Módulo Console USB

Sistema de Controlo ATEN - Painel de Controlo de 12 botões (UE, 2 Gang)


VK0200
MSRP: Quote Upon Request

Adicionar ao Carrinho de Orçamento
  • Painel de Controlo de 12 botões totalmente personalizável que integra um controlador com um teclado
  • Suporte para várias ligações de interface de controlo: 2 x portas RS-232, 2 x Canais de retransmissão, 1 x entrada digital e 1 x porta Ethernet
  • Suporta controlo e gestão centralizados através do ATEN Unizon™
  • Disponível em preto ou branco
Good Design Award 2022
iF Design Award 2023
ControlSystem
ATEN_Certified_Drivers
Engraving_Service_Warranty_Banner

VK0200 é um Painel de Controlo de 12 botões totalmente personalizável que integra um controlado com teclado como solução tudo-em-um. Pensado para pequenas/médias salas de reuniões ou de controlo de sala de aula, VK0200 proporciona uma solução pronta a utilizar que liga facilmente dispositivos, configurável através do intuitivo Software Configurador VK6000, e personaliza de forma flexível as funções e disposição dos botões do teclado para ir de encontro à maioria das aplicações.

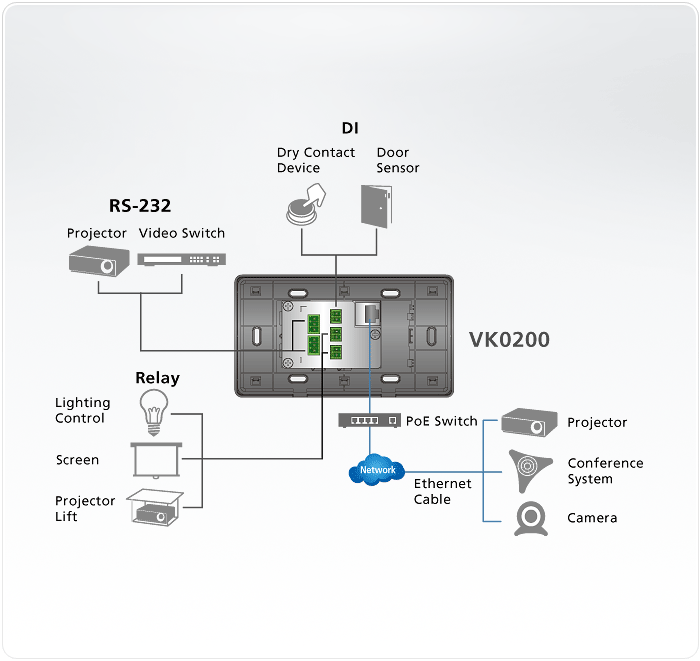

O Sistema de Controlo ATEN é um sistema de gestão com base em Ethernet, que liga todos os dispositivos hardware encontrados numa sala para controlo centralizado, sem esforço. O Painel de Controlo VK0200 não só desempenha um papel como controlador principal que liga os dispositivos hardware, mas também funciona como interface de controlo com botões e disposição personalizáveis. Criado a pensar em flexibilidade, o Painel de Controlo dois-gang pode ser colocado em 125 diferentes combinações de 6 a 12 botões que se encaixam como peças de Lego. Ao ligar à rede local, os utilizadores verificarão quão simples é usar o software VK6000 para configurar o controlo desejado de qualquer dispositivo ligado a partir do Painel de Controlo. Com o Painel de Controlo pronto a usar, tem controlo imediato e inteligente das divisões a partir de um Painel de Controlo que pode gerir qualquer dispositivo na divisão.

Nota: Este modelo também está disponível em preto – Número de artigo: VK02001, um produto por encomenda. Para realizar uma encomenda, contacte o seu representante ATEN regional.

Exemplo de Disposição das Teclas



Colocação personalizada de botões no Painel de Controlo em 125 diferentes combinações de 6 a 12 botões . O exemplo acima mostra os 12 mais comummente usados.


VK0200TTK
O VK0200TTK inclui uma unidade VK0200 e um kit de mesa com teclado ergonómico compatível com as edições em preto/branco do VK0200, aumentando ainda mais a facilidade de utilização. Para mais informações, por favor contacte o seu representante regional ATEN.



Acessórios:
*O adaptador de corrente para este produto é vendido em separado. Para mais informações sobre este acessório, consulte Acessórios.

Conteúdo da embalagem

  • 1x Painel de Controlo de 12 botões VK0200
  • 1x Pacote de botões
  • 6x Blocos de Terminais
  • 1x Placa frontal
  • 1x Instruções do Utilizador
  • Suporte para várias ligações de interface:
    •  2 x portas RS-232
    •  2 x Canais de retransmissão
    •  1 x canal de entrada digital
    •  1 x porta Ethernet
  • Concebida para montagem em caixas de derivação duplas do tipo UE e MK
  • Totalmente personalizável com 125 combinações diferentes de 6 a 12 botões
  • Disponível em preto ou branco
  • Visualizador Web – integrado com sistemas de terceiros ou qualquer consola baseada na Web para uma gestão mais fácil do equipamento da sala
  • Suporte para KNX IP nativo para a criação de sistemas de gestão
  • Compatível com TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF, e PJLink
  • Suporta protocolo Modbus - permite a integração com dispositivos Modbus, incluindo TCP, RTU e os seus dados de checksum
  • Suporta o modo Telnet CLI (interface de linha de comando) para integração de sistemas de terceiros
  • Suporte para cópia de segurança de ficheiro de projeto1
  • GUI web intuitiva para fácil configuração do sistema
  • Suporte para comunicação SSH para monitorização de dados2
  • Indicação LED relativamente a ligação e estado do hardware
  • LEDs de duas cores para clara indicação em ambientes escuros
  • Fontes de alimentação duplas – Power over Ethernet (PoE) e DC 5V (opcional)
  • Serviço personalizado de escrita em botão
  • Permite o controlo remoto através de um dispositivo móvel3
  • A instalação flexível é facilitada com o kit de mesa do teclado (VK0200TTK), que permite a montagem do dispositivo numa mesa ou na parede
  • Suporta controlo e gestão centralizados através do ATEN Unizon™

    Nota:
    1. Cada Caixa de Controlo ATEN é capaz de salvaguardar um ficheiro de projeto.
    2. O protocolo SSH pode ser usado para monitorizar os dados de receção/transmissão do Painel de Controlo.
    3. O controlo de dispositivos móveis requer uma licença. Consulte as Especificações ou contacte o seu representante de vendas local para obter mais informações sobre as licenças.
Interfaces
Disposição das teclas6~12 botões personalizáveis em 125 disposições de teclado
Série• 2 x Portas bidireccionais RS-232
(2 x Conectores de bloco de terminais com 3 pólos);
 – Velocidade de transmissão: 300 a 115200 (predefinição: 9600);
 – Bits de dados: 8 (predefinição) ou 7;
 – Bit de paragem: 1 (predefinição) ou 2;
 – Paridade: Não (predefinição), par ou Ímpar
Relé• 2 x Canais de retransmissão (2 x Conectores de bloco de terminais de 2 pólos);
• Retransmissores normalmente abertos e isolados;
• Contacto nominal: Máx. 24 V DC, 1 A
E/S• 1 x Canal de Entrada Digital
(1 x Conectores de bloco de terminais com 2 pólos);
 – Modo VDC
Amplitude da tensão de entrada: 0 a 5 V DC;
Amplitude programável: 1 a 5 V DC;
 – Modo contacto seco
Pull-up 2k ohms para + 5 V DC
Ethernet• 1 x RJ-45 Fêmea, 10/100Base-T
• Protocolo suportado: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-activado. Serão usadas as seguintes predefinições IP caso não seja atribuído um IP em 30 segundos:
IP: 192.168.0.60
Máscara de subrede: 255.255.255.0
Comutadores
ID do controlador1 x Interruptor de 16 segmentos
Botão de reposição1 x Botão semi-embutido
Consumo de energiaDC5V:1.15W:5BTU/h
POE:1.44W:7BTU/h

Nota:
● A medição em Watts indica o consumo de energia típico do dispositivo sem carga externa.
● A medição em BTU/h indica o consumo de energia do dispositivo quando este está totalmente carregado.
Especificações ambientais
Temperatura de funcionamento0 - 50 °C
Temperatura de armazenamento-20 - 60 °C
Humidade0 - 80 % HR, sem condensação
Propriedades físicas
CaixaPlástico
Peso0.19 kg ( 0.42 lb )
Dimensões (C x L x A)8.32 x 14.76 x 4.80 cm
(3.28 x 5.81 x 1.89 in.)
NotaPara alguns produtos de montagem em prateleira, tenha em consideração que as dimensões físicas padrão LxPxA são expressas no formato CxLxA.

Histórias de sucesso

Italian University - Classrooms & Meeting Rooms, Italy

Ficha técnica

vk0200-aten-control-system-datasheet-en.pdf (1.34 MB)
Desc.Ver.Data de lançamentoNome do ficheiro
Firmware Upgradev3.8.3762025-05-22 vk0200-v3.8.376.zip
Firmware Upgradev3.7.3692024-07-02 vk0200-v3.7.369.zip
Firmware Upgradev3.6.3572023-10-26 vk0200-v3.6.357.zip
Firmware Upgradev3.4.3362023-03-28 vk0200_v3.4.336.001.zip
Firmware Upgradev3.4.3352023-02-21 vk0200_v3.4.335.001.zip
Firmware Upgradev3.3.3222022-07-12 vk0200_v3.3.322.001.zip
Firmware Upgradev3.2.3162022-04-25 vk0200_v3.2.316.001.zip
Firmware Upgradev3.0.2982021-08-19 vk0200_v3.0.298.001.zip
Firmware Upgradev3.0.2962021-07-22 vk0200_v3.0.296.003.zip
Firmware Upgradev3.0.2942021-05-25 vk0200_v3.0.294.002.zip
Firmware Upgradev2.8.2742020-12-21 vk0200_v2.8.274.001.zip
Firmware Upgradev2.7.2632020-04-17 vk0200_v2.7.263.001.zip
Firmware Upgradev2.6.2552019-12-30 vk0200_v2.6.255.001.zip
Firmware Upgradev2.5.2432019-05-06 vk0200_v2.5.243.004.zip
Firmware Upgradev2.4.2342019-02-01 vk0200_v2.4.234.003.zip
