Sistema di controllo ATEN: Pad di controllo a 12 pulsanti (UE, 2 bande)


VK0200
MSRP: Quote Upon Request
  • Pad di controllo a 12 pulsanti completamente personalizzabile che integra un controller con tastierino
  • Supporta il collegamento di diverse interfacce di controllo: 2 porte RS-232, 2 canali relè, 1 ingresso digitale, e 1 porta Ethernet
  • 125 combinazioni del layout da 6 a 12 pulsanti
  • Disponibile in nero o bianco

Il VK0200 è un Pad di controllo a 12 pulsanti completamente personalizzabile che integra un controller con un tastierino per una soluzione all-in-one. Indicato per sale riunioni piccole/medie o il controllo in aula, il VK0200 offre una soluzione pronta all'uso che rende semplice il collegamento dei dispositivi, le configurazioni mediante l'intuitivo Software configuratore VK6000, e la personalizzazione flessibile delle funzioni dei pulsanti del tastierino e il layout per venire incontro a diverse applicazioni.

Il sistema di controllo ATEN è un sistema di gestione basato su Ethernet che consente di collegare tutti i dispositivi hardware presenti nella stanza per ottenere un controllo centralizzato. Il Pad di controllo VK0200 non solo ricopre il ruolo di controller principale che consente di collegare i dispositivi hardware, ma agisce anche da interfaccia di controllo con pulsanti e layout personalizzabili. Creato tenendo a mente la flessibilità, il Pad di controllo a due bande può essere disposto in 125 diverse combinazioni da 6 a 12 pulsanti che si agganciano tra di loro con i semplici Lego. Collegandosi alla rete locale, gli utenti scopriranno che è facile utilizzare il software VK6000 per configurare il controllo desiderato di qualsiasi dispositivo collegato dal Pad di controllo. Con il Pad di controllo pronto per l'uso, gli utenti possono controllare istantaneamente e in modo intelligente le strutture da un Pad di controllo in grado di gestire qualsiasi dispositivo in sala.

Nota: questo modello è disponibile anche in nero. Numero parte: VK02001, ed è il prodotto incluso nell'ordine. Per effettuare un ordine, contattare il rappresentante ATEN regionale.

Esempio di layout del tastierino



I pulsanti personalizzati sul Pad di controllo possono essere posizionati in 125 diverse combinazioni da 6 a 12 pulsanti. L'esempio precedente mostra le 12 più utilizzate.


VK0200TTK
VK0200TTK comprende un'unità VK0200 e un kit da tavolo con tastiera ergonomica compatibile con le edizioni in bianco e nero di VK0200, per migliorare ulteriormente la facilità d'uso. Per ulteriori informazioni, contattare il rappresentante ATEN di zona.



Accessori:
*L'adattatore di alimentazione per questo prodotto è venduto separatamente. Per ulteriori informazioni su questo accessorio, vedere Accessori.

Contenuti della confezione

  • 1x Pad di controllo a 12 pulsanti VK0200
  • 1x pacco pulsanti
  • 6x blocchi terminali
  • 1x 0X12-0078-100G piastra
  • 1x Istruzioni per l'utente

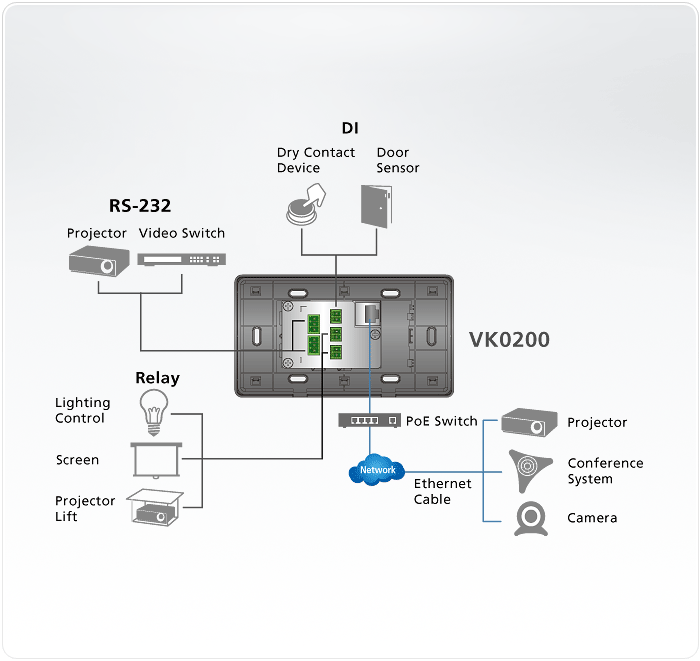

  • Supporta il collegamento di diverse interfacce:
    •  2 porte RS-232
    •  2 canali relè
    •  1 canale ingresso digitale
    •  1 porta Ethernet
  • Progettato per il montaggio in scatole di giunzione tipo UE e tipo MK a 2 bande
  • Completamente personalizzabile con 125 combinazioni di layout da 6 a 12 pulsanti
  • Disponibile in nero o bianco
  • Supporta KNX IP nativo per la creazione di sistemi di gestione
  • Compatibile con TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF e PJLink
  • Supporta il protocollo Modbus: consente l'integrazione con i dispositivi Modbus, compresi i protocolli TCP, RTU e i relativi dati di checksum
  • Supporta la modalità Telnet CLI (interfaccia a riga di comando) per l'integrazione di sistemi di terze parti
  • Supporta il protocollo Modbus: consente l'integrazione con i dispositivi Modbus, compresi TCP, RTU e i relativi dati di checksum
  • Supporta la modalità Telnet CLI (interfaccia a riga di comando) per l'integrazione di sistemi di terze parti
  • Supporta il backup dei file di progetto1
  • Interfaccia utente web per la configurazione semplificata del sistema
  • Supporta la comunicazione SSH per il monitoraggio dei dati2
  • Indicazione LED della connessione e stato hardware
  • LED a due colori per l'indicazione in ambienti scuri
  • Doppia alimentazione – Power over Ethernet (PoE) e DC 5V (opzionale)
  • Servizio di incisione del pulsante personalizzato
  • Consente il controllo remoto tramite dispositivo3
  • L'installazione flessibile è facilitata dal kit da tavolo della tastiera (VK0200TTK), che consente di montare il dispositivo sul tavolo o a parete

    Nota:
    1. Ciascuna Scatola di controllo ATEN è in grado di eseguire il backup di un file di progetto.
    2. Il protocollo SSH può essere usato per il monitoraggio della ricezione/trasmissione dei dati del Pad di controllo.
    3. Il controllo dei dispositivi mobili richiede una licenza. Per ulteriori dettagli sulle licenze, consultare le specifiche o contattare il rappresentante di zona.
Interfacce
Layout tastierinoDa 6 a 12 pulsanti personalizzabili in 125 layout tastierino
Seriale• 2 x Porte bi-direzionali RS-232
(2 x Connettori blocco terminali a 3 poli);
 – Velocità in baud: da 300 a 115200 (predefinita: 9600);
 – Bit di dati: 8 (predefinito) o 7;
 – Bit d'arresto: 1 (predefinito) o 2;
 – Parità: Nessuno (predefinito), pari o dispari
Relè• 2 x Canali relè (2 x Connettori blocco terminali a 2 poli);
• Normalmente aperto, relè isolati;
• Valore corrente di contatto: 24 V CC, 1 A massimo
I/O• 1 x canale ingresso digitale
(1 x Connettori blocco terminali a 2 poli);
 – Modalità VCC
Intervallo tensione ingresso: da 0 a 5 V CC;
Intervallo programmabile: da 1 a 5 V CC;
 – Modalità contatto asciutto
Resistenza di carico 2 k ohm a + 5 V CC
Ethernet• 1 x RJ-45 femmina, 10/100Base-T
• Protocollo supportato: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP attivato. Le seguenti impostazioni IP predefinite saranno utilizzate nel caso non sia assegnato un IP entro 30 secondi:
IP: 192.168.0.60
Subnet mask: 255.255.255.0
Switches
ID controller1 x Switch 16 segmenti
Tasto di ripristino1 x Pulsante push semi-incassato
ConsumoDC5V:1.15W:5BTU
POE:1.44W:7BTU
Ambiente
Temperatura di esercizio0 - 50 °C
Temperatura di conservazione-20 - 60 °C
Umidità0 - 80 % di umidità relativa, senza condensa
Proprietà fisiche
StrutturaPlastica
Peso0.19 kg ( 0.42 lb )
Dimensioni (L x P x A)8.32 x 14.76 x 4.80 cm
(3.28 x 5.81 x 1.89 in.)
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.





DiscendenteVer.Data di rilascioNome file
Firmware Upgradev3.6.3572023-10-26 vk0200-v3.6.357.zip
Firmware Upgradev3.4.3362023-03-28 vk0200_v3.4.336.001.zip
Firmware Upgradev3.4.3352023-02-21 vk0200_v3.4.335.001.zip
Firmware Upgradev3.3.3222022-07-12 vk0200_v3.3.322.001.zip
Firmware Upgradev3.2.3162022-04-25 vk0200_v3.2.316.001.zip
Firmware Upgradev3.0.2982021-08-19 vk0200_v3.0.298.001.zip
Firmware Upgradev3.0.2962021-07-22 vk0200_v3.0.296.003.zip
Firmware Upgradev3.0.2942021-05-25 vk0200_v3.0.294.002.zip
Firmware Upgradev2.8.2742020-12-21 vk0200_v2.8.274.001.zip
Firmware Upgradev2.7.2632020-04-17 vk0200_v2.7.263.001.zip
Firmware Upgradev2.6.2552019-12-30 vk0200_v2.6.255.001.zip
Firmware Upgradev2.5.2432019-05-06 vk0200_v2.5.243.004.zip
Firmware Upgradev2.4.2342019-02-01 vk0200_v2.4.234.003.zip
Sistema operativoDiscendenteVer.Data di rilascioNome file
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
IP Installer & Utility
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
Visitare il nostro Centro partner (e-service) e registrare il dispositivo KE. Quindi, sarò possibile scaricare gratuitamente Matrix Manager Lite.
