Single Rail LCD Konsole (PS/2-USB, VGA)
CL1000
- Exklusive LED Beleuchtung – entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
- Integrierte KVM Konsole mit einem 17" oder 19" LCD Monitor mit LED-Hintergrundbeleuchtung in einem Schienengehäuse mit oberem und unterem Abstand für eine problemlose Nutzung in einem 1U hohen Systemrack*
Die CL1000 ist eine LCD KVM Konsole, die als Front-End für Standard KVM Switches dient. Die CL1000 verfügt über ein integriertes 17" oder 19" LCD-Panel mit LED-Hintergrundbeleuchtung, eine Volltastatur und ein Touchpad in einem 1U-Slideaway™ Gehäuse, das im Rack montiert werden kann.
Anwender, die bereits über einen Switch verfügen, können die platzsparenden und effizienten Vorteile der CL1000 LCD KVM Konsole ohne unnötige Kosten für den Kauf eines KVM-Switches nutzen. Dieses Modell bietet bequemen Zugriff auf bereits installierte KVM-Switches am Rack.
Hinweis: Optionale Rack Montagesets sind erhältlich. Weitere Informationen finden Sie unter Kompatibles Zubehör unten oder unter dem Link: LCD KVM Optionales Rack Montageset
CL1000M: 17" LCD
CL1000N: 19" LCD
Lieferumfang
- 1x CL1000M oder CL1000N mit Standard Rack Montageset
- 1x 2L-5202UP Kundenspezifisches KVM-Kabel (VGA, USB; 1,8 m/6 ft)
- 1x LIN2-418K-E12G Stromkabel
- 1x Benutzeranleitung
- Exklusive LED Beleuchtung – entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
- Integrierte KVM Konsole mit einem 17" oder 19" LCD Monitor mit LED-Hintergrundbeleuchtung in einem Schienengehäuse mit oberem und unterem Abstand für eine problemlose Nutzung in einem 1U hohen Systemrack*
- Das LCD-Modul lässt sich bis zu 115 Grad für einen komfortableren Betrachtungswinkel drehen
- Slideaway™ Gehäuse ist kleiner als 1U – mit oben und unten freiem Durchgang für ruhigen Betrieb in einem 1U hohen Systemrack

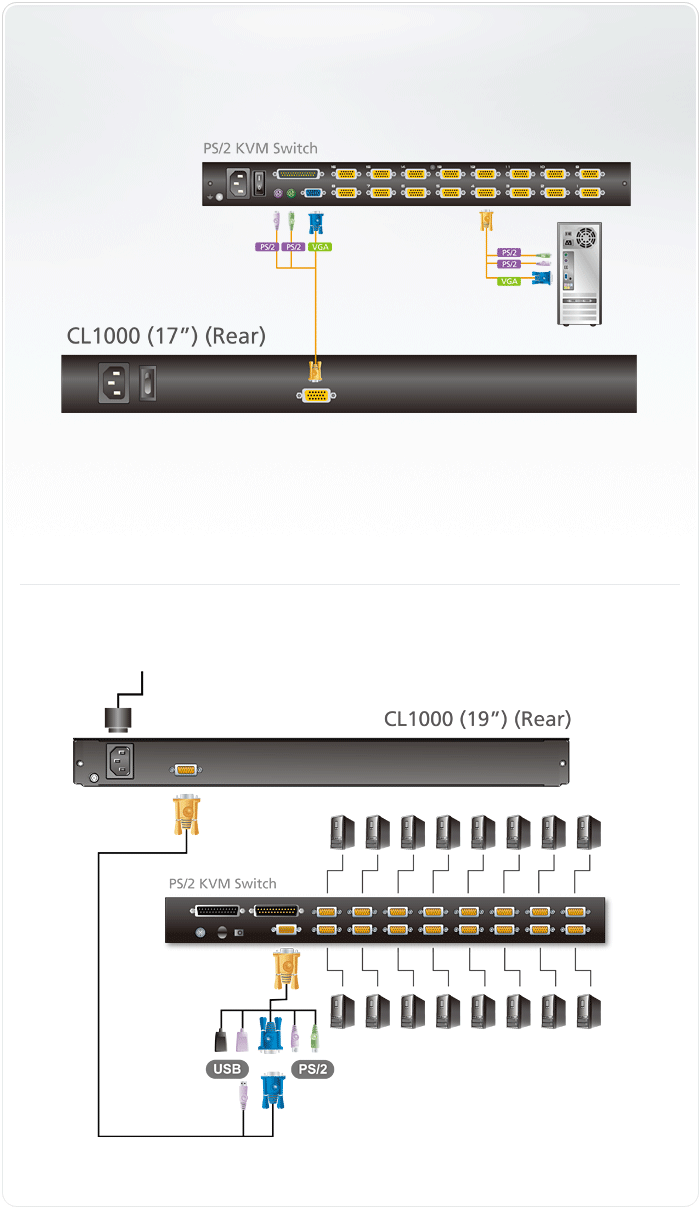

- Kompatibel mit PS/2 oder USB KVM Switches, wenn diese über kundenspezifische KVM Kabel oder Konverter angeschlossen sind1
- Interne Stromversorgung
- Einstellbare Tiefe für Anpassung im Rack
- Hohe Videoauflösung:
• Unterstützt Eingangs-Videoauflösungen bis zu 1920 x 1200 bei 60 Hz; und bis zu 1280 x 1024 bei 75 Hz mit dem integrierten LCD-Bildschirm
• Unterstützt DDC, DDC2, DDC2B
• DDC Emulation des LCD-Monitors – Videoeinstellungen von verbundenen Computern werden automatisch für eine optimale Ausgabe auf dem LCD-Monitor angepasst - Optionale Rack Montagesets einschließlich einfacher Installationsoptionen erhältlich2
Hinweis:
1. Weitere Informationen finden Sie unten unter Kompatible Kabel.
2. Für Produktinformationen wenden Sie sich bitte an Ihren ATEN Händler.
* Kompatibles Rackmontageset:
CL1000M: 2X-010G, 2K-0003, 2K-0004
CL1000N: 2X-023G, 2K-0003, 2K-0004
Function | CL1000M | CL1000N |
Anschlüsse | ||
KVM- (Computer) Ports | 1 x SPHD-Buchse (Gelb) | 1 x SPHD-Buchse (Gelb) |
KVM-Ports | 1 x SPHD-Buchse (Gelb) | 1 x SPHD-Buchse (Gelb) |
Stromversorgung | 1 x 3-poliger Wechselspannungsanschluss | 1 x 3-poliger Wechselspannungsanschluss |
Computerverbindungen | ||
Direkt | 1 | 1 |
Schalter | ||
Reset | 1 x Halb eingelassene Drucktaste | 1 x Halb eingelassene Drucktaste |
Stromversorgung | 1 x Kipphebel | Nicht verfügbar |
LCD-Stromversorgung | 1 x Drucktaste | 1 x Drucktaste |
LCD-Anpassung | 4 x Drucktaste | 4 x Drucktaste |
LEDs | ||
Num-Taste | 1 (Grün) | 1 (Grün) |
Feststelltaste | 1 (Grün) | 1 (Grün) |
Stromversorgung | 1 x KVM Konsole (Dunkelgrün) 1 x LCD (Orange) | 1 x KVM Konsole (Dunkelgrün) 1 x LCD (Orange) |
Rollen-Taste | 1 (Grün) | 1 (Grün) |
Sperre | 1 x Num-Taste (Grün) 1 x Feststelltaste (Grün) 1 x Rollen-Taste (Grün) | 1 x Num-Taste (Grün) 1 x Feststelltaste (Grün) 1 x Rollen-Taste (Grün) |
Video | ||
Eingangsvideoauflösung | 1920 x 1200 bei 60 Hz; DDC2B | 1920 x 1200 bei 60 Hz; DDC2B |
Panelspezifikationen | ||
LCD Modul | 17" TFT-LCD | 19" TFT-LCD |
Auflösung | 1280 x 1024 bei 75 Hz | 1280 x 1024 bei 75 Hz |
Pixelabstand | 0,264 mm x 0,264 mm | 0,294 mm x 0,294 mm |
Reaktionszeit | 5 ms | 5 ms |
Betrachtungswinkel | 170° (H), 160° (V) | 170° (H), 160° (V) |
Kontrastverhältnis | 1000:1 | 1000:1 |
Unterstützungsfarbe | 16,7 Millionen Farben | 16,7 Millionen Farben |
Luminanz | 250 cd/m² | 250 cd/m² |
Emulation | ||
Tastatur / Maus | PS/2 | PS/2 |
Nenneingangsleistung | 100-240 V Wechselspannung; 50-60 Hz; 1 A | 100-240 V Wechselspannung; 50-60 Hz; 1 A |
Stromverbrauch | AC110V:19.6W:92BTU AC220V:21.3W:100BTU | AC110V:29.2W:137BTU AC220V:29.3W:137BTU |
Umgebung | ||
Betriebstemperatur | 0-50˚C | 0-50˚C |
Aufbewahrungstemperatur | -20-60˚C | -20-60˚C |
Feuchtigkeit | 0-80% relative Luftfeuchte, nicht kondensierend | 0-80% relative Luftfeuchte, nicht kondensierend |
Physikalische Eigenschaften | ||
Gehäuse | Metall+Kunststoff | Metall+Kunststoff |
Gewicht | 12.02 kg ( 26.48 lb ) | 11.06 kg ( 24.36 lb ) |
Abmessungen (L x B x H) | 48.00 x 53.83 x 4.40 cm (18.9 x 21.19 x 1.73 in.) | 48.30 x 58.52 x 4.40 cm (19.02 x 23.04 x 1.73 in.) |
Hinweis | Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
