Single Rail WideScreen LCD Konsole (USB, HDMI) mit ultrakurzer Tiefe


CL3700
MSRP: Quote Upon Request
  • Exklusive LED Beleuchtung – entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
  • Integrierte KVM-Konsole mit Single Rail Design und einem 18,5” LCD Monitor mit LED-Hintergrundbeleuchtung ermöglicht das Arbeiten auf engstem Raum
  • 18,5" LCD Bildschirm unterstützt Full HD Auflösung von 1920 x 1080 bei 60 Hz (CL3700NW); 18,5" LCD Bildschirm unterstützt die Auflösung von 1366 x 768 bei 60 Hz (CL3700NX)
  • Unterstützt eine externe Konsole mit USB- / HDMI-Anschlüssen; unterstützt Eingangsvideoauflösungen bis zu 1920 x 1200 bei 60 Hz
HDMI
ROHS
Weee

Die CL3700 USB HDMI LCD Konsole ist eine Single Rail LCD KVM Konsole mit kurzer Tiefe und einem 18,5" Breitbild-LCD Monitor mit LED-Hintergrundbeleuchtung und integrierter Tastatur und Touchpad. Die kurze Bauweise passt in alle 19" Geräteschränke und eignet sich besonders für flache Racks. Die CL3700 bietet eine ideale platzsparende Lösung für spezielle Umgebungen, wie z.B. Übertragungswagen (Ü-Wagen) und kompakte Kontrollräume.

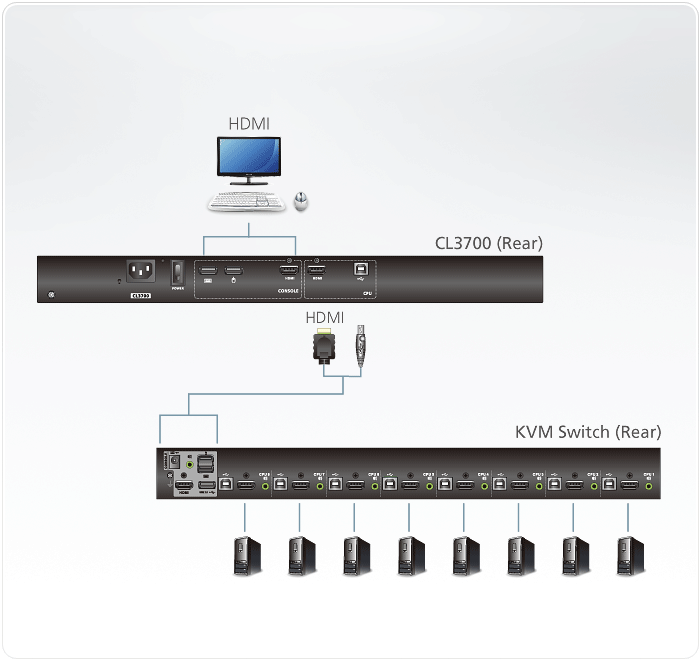

Die CL3700 ist eine dedizierte Front-End-Schiebekonsole für kompatible HDMI-KVM-Switches. Der Full HD Breitbild-LCD Monitor des CL3700NW sorgt für eine hervorragende Videoqualität und bietet einen großzügigen Anzeigebereich. Für zusätzlichen Komfort können Benutzer den Computer von einer externen Konsole aus verwalten. Die CL3700 bietet einen Anschluss für eine externe USB Maus an der Vorderseite des Gerätes. An der Rückseite befinden sich Anschlüsse für die zweite KVM Konsole (USB-Tastatur/Maus und HDMI-Monitor).

Mit einem umfangreichen Funktionsumfang ist die CL3700 so konzipiert, dass sie die Anforderungen an die Optimierung des Raumnutzungsgrades, überlegene Videoqualität, den adaptiven Einsatz und die betriebliche Vielseitigkeit übertrifft und sich ideal für Anwendungen wie mobiles Livestreaming im Rundfunkbereich oder Kontrollräume mit begrenztem Platzangebot in jeder Branche eignet.

CL3700NW: 18,5" LCD Bildschirm mit Full HD Auflösung von 1920 x 1080
CL3700NX: 18,5" LCD Bildschirm mit Auflösung von 1366 x 768

Lieferumfang

  • 1x CL3700 LCD KVM Konsole mit Standard Rack Montageset
  • 1x LIN5-28V1-V11G USB HDMI KVM Kabel (HDMI, USB, Audio; 1,8 m/6 ft)
  • 1x LIN5-04A2-J15G Firmware Upgrade Kabel
  • 1x LIN2-418K-E12G Stromkabel
  • 1x Benutzeranleitung
  • Raumnutzungsoptimierung
    • Exklusive LED Beleuchtung – entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
    • Integrierte LCD KVM-Konsole mit einem 18,5'' Breitbild LCD Monitor mit LED-Hintergrundbeleuchtung in einem Single Rail Gehäuse mit oberem und unterem Abstand für eine problemlose Nutzung in einem 1U hohen Systemrack
    • Die kurze Bauweise ermöglicht es Ihnen, mit Ihrem Rackmontagegerät auf engstem Raum zu arbeiten
    • Konsolensperre – die Konsolenschublade wird sicher verriegelt, wenn die Konsole nicht verwendet wird
    • Optionales 2-in-1U Montageset (2K-0001/2K-0002/2K-0007) – zur Montage des CL3700 und eines Rack KVM Switch/KVM over IP Switch in 1U in einem Rack für einen platzsparenden, einfachen und flexiblen Betrieb*



  • Bemerkenswertes Video-Erlebnis
    • Unterstützt HDMI-Videoeingabe
    • 18,5" LCD Bildschirm unterstützt Full HD Auflösung von 1920 x 1080 bei 60 Hz (CL3700NW); 18,5" LCD Bildschirm unterstützt die Auflösung von 1366 x 768 bei 60 Hz (CL3700NX)
    • Externe Konsole unterstützt Eingangsvideoauflösungen bis zu 1920 x 1200 bei 60 Hz



  • Flexibilität bei der Installation
    • Standard Rack Montageset enthalten
    • Optionales einfache Installation Rack Montageset erhältlich*
    • Keine Software erforderlich
    • Firmware-Upgrade möglich
    • Unterstützt Hot-Plugging



  • Zuverlässigkeit und Betriebliche Vielseitigkeit
    • Unterstützt eine externe Konsole mit USB / HDMI Anschlüssen
    • Zusätzlicher hot-pluggable USB Mausanschluss an der Vorderseite (funktioniert auch als USB Peripherieanschluss)
    • Konsolenauswahl über Schnelltasten
    • Standard 105-Tasten Tastatur
    • Unterstützte Tastatursprachen: Englisch (US), Englisch (UK), Französisch, Deutsch, Deutsch (Schweiz), Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Russisch, Spanisch, Schwedisch, Traditionelles Chinesisch und Türkisch
    • Die Ausführung entspricht den Normen UL 60950-1 und CAN/CSA.

      * Das einfache Installation Rack Montageset ist separat erhältlich. Für Produktinformationen wenden Sie sich bitte an Ihren ATEN Händler
FunctionCL3700NWCL3700NX
Computerverbindungen
Direkt11
KonsolenauswahlSchnelltasteSchnelltaste
Anschlüsse
KVM-Ports1 x HDMI Buchse
1 x USB-Typ-B-Buchse
1 x HDMI Buchse
1 x USB-Typ-B-Buchse
Firmware-Aktualisierung1 x 3,5-mm-Audiobuchse (Schwarz)1 x 3,5-mm-Audiobuchse (Schwarz)
USB-Port1 x USB-Typ-A-Buchse1 x USB-Typ-A-Buchse
Stromversorgung1 x IEC 60320/C14
1 x IEC 60320/C14
Externe-Konsole-Ports1 x HDMI Buchse
2 x USB-Typ-A-Buchse
1 x HDMI Buchse
2 x USB-Typ-A-Buchse
Externe Maus / Peripherie1 x USB-Typ-A-Buchse (Front)1 x USB-Typ-A-Buchse (Front)
Schalter
Reset1 x Halb eingelassene Drucktaste1 x Halb eingelassene Drucktaste
Firmware-Aktualisierung1 x Schiebeschalter1 x Schiebeschalter
Stromversorgung1 x Kippschalter1 x Kippschalter
LCD-Steuerung4 x Drucktaste
4 x Drucktaste
LCD-Anpassung4 x Drucktaste4 x Drucktaste
LCD-Stromversorgung1 x LED-Drucktaste
1 x LED-Drucktaste
LEDs
Stromversorgung1 x KVM Konsole (Dunkelgrün)
1 x LCD (Orange)
1 x KVM Konsole (Dunkelgrün)
1 x LCD (Orange)
Sperre1 x Num-Taste (Grün)
1 x Feststelltaste (Grün)
1 x Rollen-Taste (Grün)
1 x Num-Taste (Grün)
1 x Feststelltaste (Grün)
1 x Rollen-Taste (Grün)
LED-Lampe1 x LED Beleuchtung
1 x LED Beleuchtung
Panelspezifikationen
LCD Modul18,5" TFT-LCD18,5" TFT-LCD
Auflösung1920 x 1080 bei 60 Hz1366 x 768 bei 60Hz
Reaktionszeit20 ms5 ms
Betrachtungswinkel178° (H), 178° (V)170° (H), 160° (V)
Pixelabstand0,213 mm x 0,213 mm0,3 mm x 0,3 mm
Unterstützungsfarbe16,77 M Farben16,77 M Farben
Kontrastverhältnis1000 : 1700 : 1
Luminanz350 cd/m²200 cd/m²
Video
Eingangsvideoauflösungbis zu 1920 x 1200 bei 60 Hz;
1920 x 1080 bei 60 Hz, DDC2B
bis zu 1920 x 1200 bei 60 Hz;
1366 x 768 bei 60 Hz, DDC2B
Emulation
Tastatur / MausUSBUSB
Nenneingangsleistung100 - 240 V Wechselspannung, 50/60 Hz, 1 A100 - 240 V Wechselspannung, 50/60 Hz, 1 A
Stromverbrauch110 V Wechselspannung, 23,3 W, 124 BTU
220 V Wechselspannung, 23,9 W, 127 BTU
110 V Wechselspannung, 13,6 W, 79 BTU
220 V Wechselspannung, 13,5 W, 78 BTU
Umgebung
Betriebstemperatur0 - 40 °C0 - 40 °C
Aufbewahrungstemperatur-20 - 60 °C-20 - 60 °C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall + KunststoffMetall + Kunststoff
SchienentypEinzelschiene
Einzelschiene
Gewicht9,01 kg (19,85 lb)9,03 kg (19,89 lb)
Abmessungen (L x B x H)48,06 x 47,70 x 4,28 cm
(18,92 x 18,78 x 1,69 Zoll)
48,06 x 47,70 x 4,28 cm
(18,92 x 18,78 x 1,69 Zoll)
Gehäuse Abmessungen (L x B x H)44,92 x 43,00 x 4,28 cm44,92 x 43,00 x 4,28 cm
HinweisDie Gehäuseabmessungen schließen E/A-Anschlüsse, Griffe und Montagehalterungen nicht mit ein.Die Gehäuseabmessungen schließen E/A-Anschlüsse, Griffe und Montagehalterungen nicht mit ein.
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.
Bitte besuchen Sie unser Partnercenter (eService) und registrieren Sie das KE-Gerät. Anschließend können Sie den kostenlosen Matrix Manager Lite herunterladen.
