1U Dual Rail LCD Konsole (USB / HDMI / DVI / VGA) mit ultrakurzer Tiefe


CL3800
  • Exklusive LED Beleuchtung - entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
  • Integrierte KVM-Konsole mit Dual-Rail Design und einem 18,5” FHD LCD-Monitor mit LED-Hintergrundbeleuchtung ermöglicht das Arbeiten auf engstem Raum
  • Unterstützt eine externe Konsole mit USB / DVI / VGA / HDMI Anschlüssen
  • Überlegene Videoqualität – bis zu 1920 x 1080 bei 60 Hz; DDC, DDC2, DDC2B
ROHS
Weee
MSRP: Quote Upon Request

Die CL3800 USB HDMI DVI VGA LCD Konsole ist eine Dual Rail LCD KVM Konsole mit kurzer Tiefe und einem 18,5" Breitbild-LCD Monitor mit LED-Hintergrundbeleuchtung und integrierter Tastatur und Touchpad. Die kurze Bauweise passt in alle 19" Geräteschränke und eignet sich besonders für flache Racks. Der CL3800 spart nicht nur wertvollen Platz auf dem Rack, sondern bietet auch eine platzsparende Lösung für spezielle Umgebungen, wie z.B. Übertragungswagen (Ü-Wagen) und kompakte Kontrollräume.

Der CL3800 unterstützt drei Arten von Videoeingängen – HDMI, DVI und VGA – und bietet ein Höchstmaß an Flexibilität bei der Installation, da die Benutzer die Konsole und den Computer über eine der drei Arten von Videoquellen anschließen können. Der Full-HD Breitbild-LCD Monitor des CL3800NW’s sorgt für eine hervorragende Videoqualität und bietet einen großzügigen Anzeigebereich.

Außerdem können LCD-Monitor, Tastatur und Touchpad dank des Dual Rail Designs unabhängig voneinander betrieben werden. Um die Raumausnutzung zu maximieren, können die Tastatur- und Touchpad-Module bei Nichtbenutzung in den "Hideaway" zurückgeschoben werden, während sich der flache LCD-Monitor zurückdreht und bündig mit dem Rack abschließt, um eine bequeme Überwachung der Computeraktivität zu ermöglichen.

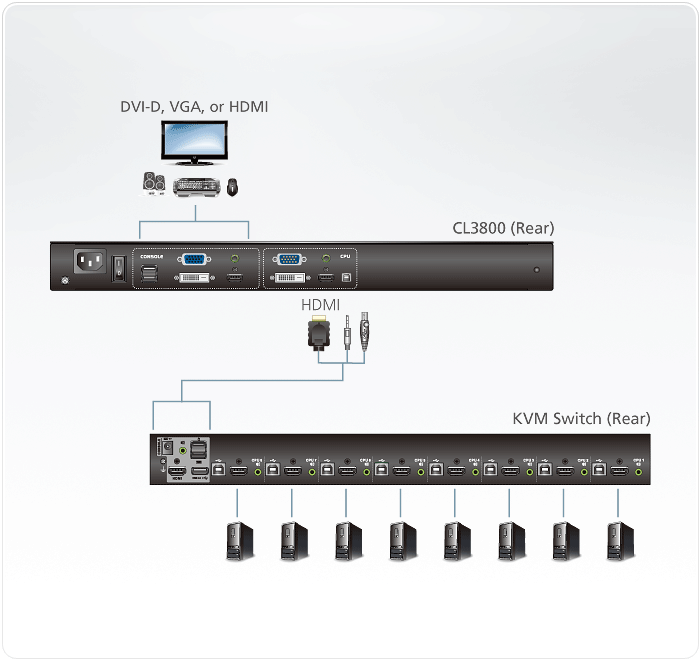

Für zusätzlichen Komfort können Benutzer den Computer von einer externen Konsole aus verwalten. Die CL3800 bietet einen Anschluss für eine externe USB Maus an der Vorderseite des Gerätes. An der Rückseite befinden sich Anschlüsse für die zweite KVM Konsole (USB-Tastatur/Maus und HDMI-, DVI- oder VGA-Monitor). Die CL3800 bietet zwei Mini Stereo Anschlüsse für den Anschluss von Audiolautsprechern.

Mit seinen umfangreichen Funktionen ist er so konzipiert, dass er die Anforderungen an Raumnutzungsoptimierung, überlegene Videoqualität, adaptive Bereitstellung und betriebliche Vielseitigkeit übertrifft und ideal für Anwendungen wie mobiles Live-Streaming im Rundfunkbereich oder Kontrollräume mit begrenztem Platzangebot in jeder Branche geeignet ist.

CL3800NW: 18,5" LCD Bildschirm mit Full HD Auflösung von 1920 x 1080
CL3800NX: 18,5" LCD Bildschirm mit Auflösung von 1366 x 768

Lieferumfang

  • 1x CL3800 LCD KVM Konsole mit Standard Rack Montageset
  • 1x LIN5-28V1-V11G USB HDMI KVM Kabel (HDMI, USB, Audio; 1,8 m/6 ft)
  • 1x LIN5-04A2-J15G Firmware Upgrade Kabel
  • 1x LIN2-418K-E12G Stromkabel
  • 2x L-Halterungen
  • 1x Benutzeranleitung
  • Raumnutzungsoptimierung
    • Exklusive LED Beleuchtung – entwickelt von ATEN zur Beleuchtung der Tastatur und des Touchpad für Sichtbarkeit bei schlechten Lichtverhältnissen
    • Integrierte LCD KVM-Konsole mit einem 18,5'' Breitbild LCD Monitor mit LED-Hintergrundbeleuchtung in einem Dual Rail Gehäuse mit oberem und unterem Abstand für eine problemlose Nutzung in einem 1U hohen Systemrack
    • Die kurze Bauweise ermöglicht es Ihnen, mit Ihrem Rackmontagegerät auf engstem Raum zu arbeiten
    • Dual Rail Design ermöglicht den unabhängigen Betrieb von LCD-Monitor und Tastatur/Touchpad-Modulen
    • Konsolensperre – die Konsolenschublade wird sicher verriegelt, wenn die Konsole nicht verwendet wird



  • Bemerkenswertes Audio/Video-Erlebnis
    • Unterstützt drei Arten von Videoeingängen – HDMI, DVI und VGA*
    • 18,5" LCD Bildschirm unterstützt Full HD Auflösung von 1920 x 1080 bei 60 Hz (CL3800NW); 18,5" LCD Bildschirm unterstützt die Auflösung von 1366 x 768 bei 60 Hz (CL3800NX)
    • Externe Konsole unterstützt Eingangsvideoauflösungen bis zu 1920 x 1200 bei 60 Hz
    • Audiounterstützung für den Anschluss von Lautsprechern



  • Flexibilität bei der Installation
    • Standard Rack Montageset enthalten
    • Optionales einfache Installation Rack Montageset erhältlich**
    • Keine Software erforderlich
    • Firmware-Upgrade möglich
    • Unterstützt Hot-Plugging



  • Zuverlässigkeit und Betriebliche Vielseitigkeit
    • Unterstützt eine externe Konsole mit USB / HDMI / DVI / VGA Anschlüssen*
    • Zusätzlicher hot-pluggable USB Mausanschluss an der Vorderseite (funktioniert auch als USB Peripherieanschluss)
    • Konsolenauswahl über Schnelltasten
    • Standard 105-Tasten Tastatur
    • Unterstützte Tastatursprachen: Englisch (US), Englisch (UK), Französisch, Deutsch, Deutsch (Schweiz), Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Russisch, Spanisch, Schwedisch, Traditionelles Chinesisch und Türkisch
    • Die Ausführung entspricht den Normen UL 60950-1 und CAN/CSA.

      * Es kann jeweils nur ein Videosignal (HDMI, DVI-D oder VGA) angezeigt werden.
      ** Das einfache Installation Rack Montageset ist separat erhältlich. Für Produktinformationen wenden Sie sich bitte an Ihren ATEN Händler
FunctionCL3800NWCL3800NX
Computerverbindungen
Direkt11
KonsolenauswahlSchnelltasteSchnelltaste
Anschlüsse
Externe-Konsole-Ports1 x HDMI Buchse
1 x DVI-D-Buchse (Weiß)
1 x HDB-15-Buchse (Blau)
2 x USB-Typ-A-Buchse
1 x 3,5-mm-Audiobuchse (Grün)
1 x HDMI Buchse
1 x DVI-D-Buchse (Weiß)
1 x HDB-15-Buchse (Blau)
2 x USB-Typ-A-Buchse
1 x 3,5-mm-Audiobuchse (Grün)
KVM-Ports1 x HDMI Buchse
1 x DVI-D-Buchse (Weiß)
1 x HDB-15-Stecker (Blau)
1 x USB-Typ-B-Buchse
1 x 3,5-mm-Audiobuchse (Grün)
1 x HDMI Buchse
1 x DVI-D-Buchse (Weiß)
1 x HDB-15-Stecker (Blau)
1 x USB-Typ-B-Buchse
1 x 3,5-mm-Audiobuchse (Grün)
USB-Port1 x USB-Typ-A-Buchse1 x USB-Typ-A-Buchse
Firmware-Aktualisierung1 x 3,5-mm-Audiobuchse (Schwarz)1 x 3,5-mm-Audiobuchse (Schwarz)
Stromversorgung1 x 3-poliger Wechselspannungsanschluss1 x 3-poliger Wechselspannungsanschluss
Schalter
Reset1 x Halb eingelassene Drucktaste1 x Halb eingelassene Drucktaste
Firmware-Aktualisierung1 x Schiebeschalter1 x Schiebeschalter
Stromversorgung1 x Kipphebel1 x Kipphebel
LCD-Stromversorgung1 x Drucktaste1 x Drucktaste
LCD-Anpassung4 x Drucktaste4 x Drucktaste
LEDs
Stromversorgung1 x KVM Konsole (Dunkelgrün)
1 x LCD (Orange)
1 x KVM Konsole (Dunkelgrün)
1 x LCD (Orange)
Sperre1 x Num-Taste (Grün)
1 x Feststelltaste (Grün)
1 x Rollen-Taste (Grün)
1 x Num-Taste (Grün)
1 x Feststelltaste (Grün)
1 x Rollen-Taste (Grün)
Video
Eingangsvideoauflösung1920 x 1200 bei 60 Hz, DDC2B1920 x 1200 bei 60 Hz, DDC2B
Panelspezifikationen
LCD Modul18,5" TFT-LCD18,5" TFT-LCD
Auflösung1920 x 1080 bei 60 Hz1366 x 768 bei 60 Hz
Pixelabstand0,213 mm x 0,213 mm0,3 mm x 0,3 mm
Reaktionszeit20 ms5 ms
Betrachtungswinkel178° (H), 178° (V)170° (H), 160° (V)
Kontrastverhältnis1000 : 11000 : 1
Unterstützungsfarbe16,77 Millionen Farben16,77 Millionen Farben
Luminanz350 cd/m²250 cd/m²
Emulation
Tastatur / MausUSBUSB
Nenneingangsleistung100-240 V Wechselspannung; 50-60 Hz; 1 A100-240 V Wechselspannung; 50-60 Hz; 1 A
Stromverbrauch110 V Wechselspannung, 26,6 W, 140 BTU
220 V Wechselspannung, 26,8 W, 141 BTU
110 V Wechselspannung, 18,3 W, 101 BTU
220 V Wechselspannung, 17,8 W, 98 BTU
Umgebung
Betriebstemperatur0 - 40 °C0 - 40 °C
Aufbewahrungstemperatur-20 - 60 °C-20 - 60 °C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetallMetall
Gewicht9,61 kg (21,17 lb)9,79 kg (21,56 lb)
Abmessungen (L x B x H)48,06 x 51,42 x 4,28 cm
(18,92 x 20,24 x 1,69 Zoll)
48,06 x 51,42 x 4,28 cm
(18,92 x 20,24 x 1,69 Zoll)
Gehäuse Abmessungen (L x B x H)44,92 X 46,74 X 4,28 cm
(17,69 x 18,40 x 1,69 Zoll)
44,92 X 46,74 X 4,28 cm
(17,69 x 18,40 x 1,69 Zoll)
HinweisDie Gehäuseabmessungen schließen E/A-Anschlüsse, Griffe und Montagehalterungen nicht mit ein.Die Gehäuseabmessungen schließen E/A-Anschlüsse, Griffe und Montagehalterungen nicht mit ein.
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.
