Switch matrix modulare 16 x 16


VM1600A
MSRP: Quote Upon Request

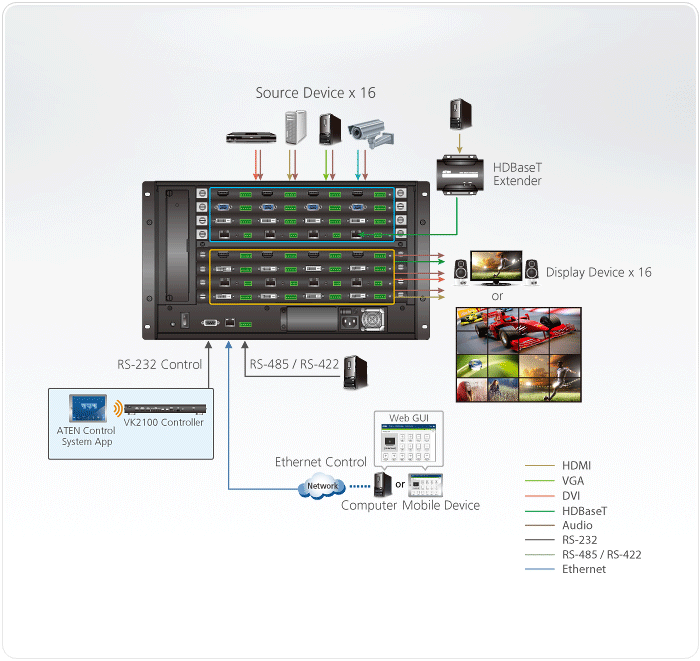

  • Collega una qualsiasi delle 16 sorgenti video a uno dei 16 schermi in combinazione con le soluzioni matrix modulari ATEN
  • Collegabile a caldo: Design ventola modulare Modulo alimentazione Integrazione semplificata delle schede I/O
  • Alimentazione ridondante opzionale per il funzionamento continuo
  • Metodi di controllo multipli – gestione del sistema tramite i pulsanti push sul pannello frontale, controllo RS-232 e connessioni Ethernet (interfaccia grafica utente web)
ROHS
Weee

La serie di soluzioni matrix modulari ATEN comprende lo Switch matrix modulare VM1600A/VM3200 oltre a una serie di schede I/O hot-swap. La soluzione offre il controllo in tempo reale e l'accesso avanzato per la gestione simultanea di sorgenti video 16/32 e schermi 16/32 mediante schede I/O modulari in un singolo telaio. Gestiti dalla tecnologia ATEN Seamless Switch™, gli switch matrix video VM1600A/VM3200 integrano la funzione di commutazione video a velocità progressiva e uno scaler univoco che si integra senza problemi con tutti i sistemi di pareti video.

La soluzione matrix modulare ATEN è facile da espandere ed è ideale per applicazioni A/V su vasta scala come ad esempio le stazioni di trasmissione, ambienti per il controllo del traffico o di trasporto, centri di emergenza e qualsiasi applicazione che richiede la personalizzazione dell'indirizzamento del segnale A/V ad alta velocità.

Grazie al design sofisticato e intuitivo che offre la migliore distribuzione audio/visiva e controllo, affidabilità e costi di manutenzione ridotti, la soluzione integra anche l'interfaccia utente vincitrice del premio Red Dot di ATEN a cui è possibile accedere da ovunque mediante la rete o Internet. La configurazione di una parete video o l'installazione della segnaletica digitale non è mai stata così semplice.

Contenuti della confezione

  • 1x Switch matrix modulare VM1600A
  • 1x LIN2-418K-E12G cavo di alimentazione
  • 1x connettore blocco terminale
  • 1x VM-FAN554 modulo ventola (collegabile)
  • 1x VM-PWR460 modulo alimentazione (collegabile)
  • 1x istruzioni per l'utente
  • Collega una qualsiasi delle 16 sorgenti video a uno dei 16 schermi in combinazione con le schede I/O matrix modulari ATEN
  • I diversi mezzi per la configurazione del sistema includono pulsanti push sul pannello frontale, controllo RS-232/422/485 e connessioni Ethernet per interfaccia grafica web o Telnet
  • Risoluzioni 4K –fino a UHD (3840 x 2160) e DCI (4096 x 2160) con frequenze di aggiornamento di 30 Hz (4:4:4) e 60 Hz (4:2:0)*
  • Scaler –dispone di una funzione di scalatura video (4K) per convertire le risoluzioni in ingresso per ottenere risoluzioni di visualizzazione native*
  • Seamless Switch™ –consente una commutazione rapida (vicina a zero secondi), trasmissioni video continue, passaggio in tempo reale e trasmissioni stabili dei segnali*
  • Parete video –consente di creare una parete video personalizzata mediante un'interfaccia grafica web intuitiva*
  • Pianificazione basata sul calendario: consente la riproduzione del profilo in base a una pianificazione predefinita e RTC
  • EDID Expert –seleziona le impostazioni EDID ottimali per una visualizzazione fluida con qualità elevata e per usare la risoluzione migliore su diversi schermi
  • Audio attivo –è possibile estrarre l'audio HDMI e integrare l'audio stereo*
  • Canale RS-232 bi-direzionale – consente di controllare contemporaneamente i dispositivi seriali collegati mediante l'interfaccia grafica web
  • Design hot-swap per le schede I/O, modulo ventola e alimentatori per rendere più semplice la manutenzione e garantire un'affidabilità elevata
  • Alimentatore ridondante opzionale: garantisce l'affidabilità per applicazioni importanti
  • Modalità lunga portata fino a 1080 p a 150 m: consente la trasmissione AV estesa utilizzando la scheda HDBaseT™ I/O con estensori video ATEN HDBaseT™ Classe A
  • Compatibile HDCP 2.2*
  • HDMI: 3D, Deep Color, 4K*
  • Supporto per Consumer Electronics Control (CEC)*
  • Montabile su rack (design 6U)
    Nota:
    1. La disponibilità delle funzioni con “*”dipende dal tipo di scheda I/O inserita.
    2. Quando è abilitato Seamless Switch™, i formati 3D, Deep Color o interlacciato (ad esempio 1080i) non saranno supportati. Per usare questi formati, assicurarsi che Seamless Switch™ sia disabilitato.
    3. I video potrebbero non essere visualizzati nell'intervallo quando è abilitato Seamless Switch™ o Parate video, in questo caso regolare le impostazioni di visualizzazione del dispositivo.
Uscita scheda4 x Slot
Ingresso scheda4 x Slot
Ingresso video
InterfacceA seconda della scheda I/O inserita
Frequenza max. dati15,2 Gbps (3,8 Gbps per linea)
Audio
IngressoA seconda della scheda di ingresso inserita
UscitaA seconda della scheda di uscita inserita
Controllo
RS-232Connettore: 1 x DB-9 femmina (nero)
Configurazioni pin controllo seriale:
Pin 2 = Tx, Pin 3 = Rx, Pin 5 = Gnd
Velocità in baud e Protocollo:
Velocità in baud: 19200, Bit di dati: 8, Bit di stop: 1, Parità: No, Controllo del flusso: No
RS-485/RS-422Connettore: 1 x Connettore vite prigioniera, 5 poli
EthernetConnettore: 1 x RJ-45 femmina
Impostazioni EDIDModalità EDID: Predefinito / Porta 1 / Remix / Personalizzato (procedura guidata EDID supportata)
Connettori
Alimentazione1 x Prese CA tripolari
Alimentazione
Carico potenza ingresso100-240 V CA; 50/60 Hz; 3/6 A
ConsumoAC110V:460W:166BTU
AC220V:460W:156BTU
VentolaFlusso dell'aria: 55,2 cfm
Tensione di esercizio: 10,2 - 12 V CC
Temp. operativa: -10 - 60°C
Ambiente
Temperatura di esercizio0 - 40 °C
Temperatura di conservazione-20 - 60 °C
Umidità0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
StrutturaMetallo
Peso15.11 kg ( 33.28 lb )
Dimensioni (L x P x A)48.20 x 46.66 x 26.59 cm
(18.98 x 18.37 x 10.47 in.)
Altezza rack (Spazi U)6U
Lotto scatola1 pezzo
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.




DiscendenteVer.Data di rilascioNome file
Firmware Upgradev4.2.4152020-01-17 vm1600a_v4.2.415.zip
Firmware Upgradev4.2.4122019-08-16 vm1600a_v4.2.412.zip
Firmware Upgradev4.2.4112019-06-13 vm1600a_v4.2.411.zip
Firmware Upgradev3.2.3122019-03-27 vm1600a_v3.2.312.zip
Firmware Upgradev3.1.3032018-07-05 vm1600a_v3.1.303.zip
Firmware Upgradev3.1.3012018-03-23 vm1600a_v3.1.301.zip
Firmware Upgradev3.0.2982018-03-05 vm1600a_v3.0.298.zip
Visitare il nostro Centro partner (e-service) e registrare il dispositivo KE. Quindi, sarò possibile scaricare gratuitamente Matrix Manager Lite.
