Server console seriale a 16 porte con doppia alimentazione/LAN
SN0116CO
- Accesso sicuro in banda e fuori banda alla console remota seriale e alla console USB
- Modalità di utilizzo seriale versatili: Gestione console, Gestione console diretta, Porta COM reale, Server/client TCP, Server/client UDP e Modem virtuale
- La funzione di rilevamento automatico DTE/DCE supporta il collegamento diretto agli switch di rete Cisco (e altri dispositivi compatibili) senza dover cambiare i cavi per una implementazione dell'infrastruttura IT più efficiente
- Rilevamento online/offline dei dispositivi seriali collegati (inclusi blocchi terminale) - inviare automaticamente le notifiche degli eventi anche quando i dispositivi sono offline (ad esempio guasti di alimentazione) per il monitoraggio dello stato del dispositivo
La serie SN01xxCO ATEN (SN0108CO / SN0116CO / SN0132CO / SN0148CO) offre agli amministratori IT e di rete un accesso sicuro e fuori banda ai dispositivi seriali situati nei data center o in siti remoti (come gli switch di rete che consentono il funzionamento della console tramite RS-232 e console USB1). Grazie alla doppia alimentazione/LAN nei modelli SN01xxCO, sono state integrate delle tecnologie avanzate che offrono una comoda installazione, accesso sicuro al dispositivo seriale, gestione semplificata e controllo completo per i centri dati.
La serie SN01xxCO dispone della funzione piedinatura Cisco e rilevamento automatico DTE/DCE che offrono il collegamento diretto agli switch di rete Cisco (e altri dispositivi di controllo) senza dover cambiare i cavi per una implementazione dell'infrastruttura IT ancora più efficiente. Inoltre, i modelli SN01xxCO supportano il rilevamento online dei dispositivi seriali collegati (inclusi i blocchi terminali) per il monitoraggio dello stato del dispositivo. Quando i dispositivi collegati sono offline, viene inviata una notifica via e-mail all'amministratore. Grazie a due porte Ethernet e due alimentatori, SN01xxCO supporta l'alimentazione ridondante oltre al failover, o l'accesso con due indirizzi IP per garantire la disponibilità dell'accesso ai dispositivi seriali tutti i giorni a tutte le ore. Per ogni modello SN01xxCO è disponibile anche un'opzione di alimentazione in CC per un'implementazione più flessibile.2
Disponibili nei modelli a 8, 16, 32 e 48 porte, i server console seriali SN01xxCO offrono accesso remoto alla console seriale e alla console USB sia in-band che out-of-band (OOB) a server e dispositivi di rete tramite un client Telnet / SSH diretto, un visualizzatore Java e un WebClient. I server console seriali offrono metodi di accesso fuori banda come la connessione diretta alla console da un computer locale, la connessione alla console USB da un portatile, la connessione PSTN tramite modem o la connessione di rete ibrida tramite la doppia porta SFP o la doppia porta LAN (una collegata alla rete di produzione e l'altra alla rete di gestione).
Diverse tecnologie di sicurezza come la crittografia dei dati TLS 1.2, i certificati RSA a 2048-bit, le autorizzazioni utente configurabili per il controllo e l'accesso alla porta, l'autenticazione e autorizzazione locale/remota/di terze parti, il filtro indirizzi IP/MAC e la crittografia certificata FIPS 140-2, consentono al server console seriale SN01xxCO di assicurare agli amministratori i giusto livello di sicurezza per rendere più semplice l'accesso. Ad esempio, è possibile applicare i diritti di accesso e i privilegi alle porte seriali 8/16/32/48. La crittografia dei dati assicura che le informazioni e il controllo siano sempre protetti. I log e gli avvisi degli aventi del sistema aiuta a risolvere rapidamente i problemi e limitare i rischi. Oltre alla protezione garantita dagli esempi precedenti, l'autenticazione con password consolidata semplifica la gestione.

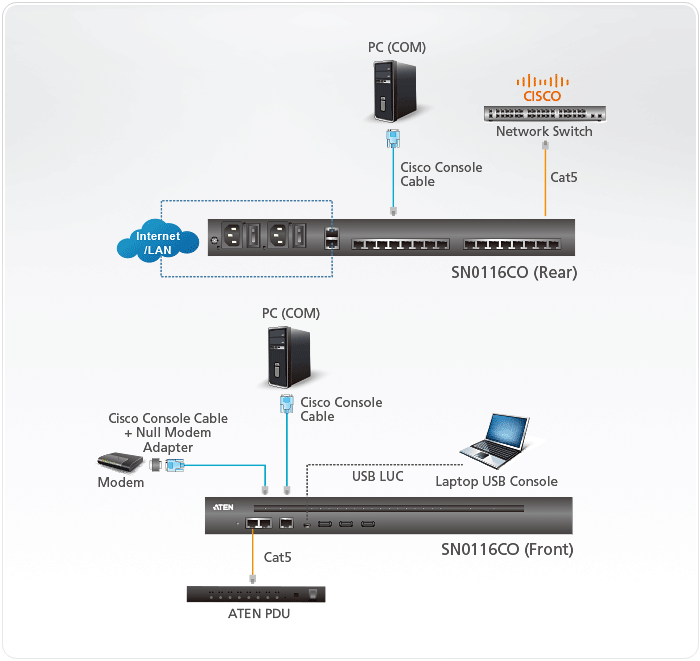

La serie SN01xxCO è utilizzata per il collegamento di dispositivi seriali a una rete Ethernet per consentire l'accesso e il controllo delle applicazioni che gestiscono maggiormente il controllo industriale, l'acquisizione dei dati, il monitoraggio ambientale, le operazioni di impianti remoti e la gestione delle apparecchiature. Sono disponibili, per gli amministratori, diverse modalità operative tra cui: Gestione console, Gestione console diretta, Porta COM reale, Server/client TCP, Server/client UDP e Modem virtuale Inoltre, la serie SN01xxCO funziona insieme ai sistemi di gestione dell’alimentazione remota delle PDU ATEN. Entrambi possono essere utilizzati con il software CC2000 di ATEN per offrire l'accesso centralizzato al dispositivo seriale e la gestione integrata dell'alimentazione.
Grazie alle sue funzioni complete, la serie SN01xxCO aiuta a massimizzare la produttività IT, aumentare la scalabilità, oltre a ridurre i costi di installazione e operativi grazie alla gestione remoto semplice e sicura dei dispositivi seriali. I server console seriale aiutano a risparmiare tempo e denaro consentendo agli amministratori di gestire i propri centri data da praticamente ovunque, riducendo i costi di viaggio e MTTR (Mean Time to Repair) e garantendo la massima disponibilità dei servizi dei centri dati.
Nota: I modelli con alimentazione CC comprendono SN0108COD, SN0116COD, SN0132COD e SN0148COD
Contenuti della confezione
- 1x server console seriale SN0116CO
- 1x LIN6-04U1-M18G cavo console USB per laptop
- 2x LIN2-418K-E12G cavi di alimentazione (modelli CA)
- 1x KC06-0029-B02G kit di montaggio
- 2x 0X12-0017-301G Lok-U-Plug
- 1x 0X12-0017-401G strumento di installazione Lok-U-Plug
- 1x set di piedini (4 pezzi)
- 1x Istruzioni per l'utente
- Accessibilità e disponibilità del sistema
- Accesso sicuro in banda e fuori banda alla console remota seriale e alla console USB1
- Accesso tramite browser con interfaccia utente intuitiva
- Accesso basato su terminale con interfaccia utente gestita da menu
- Accesso dial-in/dial-back/dial-out al modem
- Porte USB anteriori per archiviazione, console USB1 e connessione UC232B2
- Porta console USB per laptop (LUC) per l'accesso locale alla console tramite il laptop
- Due porte Ethernet per il controllo di guasti o due accessi mediante indirizzo IP
- Due alimentatori
- Gestione console seriale
- La funzione di rilevamento automatico DTE/DCE supporta il collegamento diretto agli switch di rete Cisco (e altri dispositivi compatibili) senza dover cambiare i cavi per una implementazione dell'infrastruttura IT più efficiente
- Rilevamento online/offline dei dispositivi seriali collegati (inclusi blocchi terminale) – inviare automaticamente le notifiche degli eventi anche quando i dispositivi sono offline (ad esempio guasti di alimentazione) per il monitoraggio dello stato del dispositivo
- Verifica risposta: verifica lo stato del sistema dei dispositivi seriali collegati e invia una notifica nel caso la verifica non riesca (ad esempio crash del sistema)
- Accesso comodo e semplice al dispositivo seriale mediante client Telnet/SSH e di terze parti selezionabili come PuTTY
- Accesso semplificato alla porta mediante il visualizzatore seriale ActiveX o Java
- Funzioni visualizzatore complete: copiare/incollare, log, importazione dei dati, macro, trasmissione e bacheca messaggi
- Sun Solaris pronto – Sun “break-safe”
- Stringhe avviso: tutte le volte che una delle stringhe predefinite corrisponde al messaggio inviato dai dispositivi seriali, sarà ricevuta una notifica dal server console seriale mediante l'avviso trap SNMP e/o e-mail
- Filtro comandi: gli amministratori possono limitare gli utenti in modo da eseguire solo i comandi predefiniti
- Più utenti possono accedere contemporaneamente alla stessa porta: fino a 16 connessioni per porta
- Modalità per accesso simultaneo: Esclusivo/Occupato/Condividi
- Si integra con i prodotti PDU di ATEN per la gestione dell'alimentazione di ciascuna porta
- Sicurezza
- Supporta l'accesso sicuro dai browser con crittografia dati TLS 1.2 e certificati RSA a 2048-bit
- Autorizzazioni utente configurabili per accesso e controllo della porta
- Autenticazione e accesso locale e remoto
- Autenticazione di terze parti con RADIUS, TACACS+, LDAP/AD e Kerberos
- Filtro indirizzo IP e MAC per una maggiore protezione della sicurezza
- Livello di elevata sicurezza, supporta gli standard di sicurezza FIPS 140-2 livello 1 che utilizzano il modulo crittografico OpenSSL certificato FIPS 140-2 (Certificato #1747, #2398, #2473)
- Gestione sistema
- Configurazione del sistema mediante browser web: console locale e client Telnet/SSH
- Log di sistema ed eventi
- Destinazione evento: i log eventi saranno salvati sul server log, server Syslog e unità USB
- Agente SNMP v1 / v2 / v3
- Notifica eventi: supporta la notifica mediante e-mail SMTP, trap SNMP e SMS (con dispositivi mobile aggiuntivi)
- Configurazione del backup/ripristino del sistema e firmware aggiornabile
- Supporto multi browser: Internet Explorer, Chrome, Firefox
- NTP per la sincronizzazione del server orario
- Supporto per IPv4 / IPv6
- Supporto LLDP
- Integra il software CC2000 per la gestione centralizzata dei centri dati
- Integra il software CCVSR per la registrazione delle sessioni utente
- Gestione dispositivo seriale
- Modalità di utilizzo seriale versatili: Gestione console, Gestione console diretta, Porta COM reale, Server/client TCP, Server/client UDP e Modem virtuale
- Driver COM reale per Windows 2000 o versioni successive e Windows Server 2003/2008
- Driver TTY reale per Linux
- Driver TTY fisso per UNIX2
- Supporta velocità in baud di 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200, 230400 bps
- Lingua
- Interfaccia utente basata su web multilingue: disponibile in inglese, tedesco, giapponese, coreano, russo, cinese semplificato e cinese tradizionale
Nota:
1. Modelli compatibili: Serie Cisco Catalyst 2960-C
2. Il driver TTY fisso supporta:
– OpenServer (Sco Unix)
– UnixWare 7, SVR 5
– UnixWare 2.1, SVR 4.2
– QNX 4.25, QNX 6
– FreeBSD
– Solaris 10
– AIX 5.x
– HP-UX 11i
- Interfaccia utente basata su web multilingue: disponibile in inglese, tedesco, giapponese, coreano, russo, cinese semplificato e cinese tradizionale
Collegamento | 16 |
Connettori | |
Seriale | 16 x RJ-45 femmina |
Porte LAN | 2 x RJ-45 femmina |
Alimentazione | 2 x IEC 60320/C14 |
PON | 1 x RJ-45 femmina (Riservato) |
Modem | 1 x RJ-45 femmina |
Porta USB | 3 x USB di tipo A femmina |
Porta LUC (Laptop USB Console) | 1 x Mini USB |
Console locale | 1 x RJ-45 femmina |
Switches | |
Ripristino | 1 x Pulsante incassato |
Alimentazione | 2 x Switches basculanti |
Carico potenza ingresso | 100 - 240 V~, 1 A, 50/60 Hz |
Consumo | AC110V:5.5W:58BTU/h AC220V:5.5W:58BTU/h Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico. |
LED | |
Seriale | 16 (verde) |
10/100/1000 Mbps | 2 (rosso/arancione/verde) |
Alimentazione | 2 (blu) |
Modalità di funzionamento | Gestione console, Gestione console diretta, Porta Com reale, Server/client TCP, Server/client UDP, Modem virtuale |
Ambiente | |
Temperatura di esercizio | 0 - 40 °C |
Temperatura di conservazione | -20 - 60 °C |
Umidità | 0 - 80 % di umidità relativa, senza condensa |
Proprietà fisiche | |
Struttura | Metallo |
Peso | 4.38 kg ( 9.65 lb ) |
Dimensioni (L x P x A) | 43.72 x 32.98 x 4.40 cm (17.21 x 12.98 x 1.73 in.) |
Nota | SN0116COD con doppia alimentazione CC (Classificazione I/P: 36 - 48 V CC; 1,6 A in blocco terminale a 5 pin, Consumo energetico: CC 48 V/16,22 W) disponibile su richiesta del cliente |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
Scheda tecnica
SN1116CO-1132CO-1148CO-0108CO-0116CO-0132CO-0148CO-9108CO-9116CO-Server-Datasheet-en.pdf (1.3 MB)Quick Start Guides
SN1116CO-SN1116COD-SN1132CO-SN1132COD-SN1148CO-SN1148COD-Serial-Console-Server-qsg.pdf (1.11 MB)Disegno CAD
SN0116CO_V01_CAD_DRAWING.pdf (75.75 KB)Stancil VISIO
sn0116co_sn0116cod_visio.vss (691 KB)Firmware
Discendente | Ver. | Data di rilascio | Nome file | |
H/W:AX | ||||
Firmware Upgrade | v1.8.178 | 2024-05-02 | SN01xxCO-SN91xxCO-v1.8.178.007.zip | |
Firmware Upgrade | v1.8.177 | 2023-08-16 | SN01xxCO-SN91xxCO-v1.8.177.006.zip | |
Firmware Upgrade | v1.8.176 | 2023-04-14 | SN01xxCO-SN91xxCO-v1.8.176.001.zip | |
Firmware Upgrade | v1.8.174 | 2022-12-19 | SN01xxCO_SN91xxCO_v1.8.174.004.zip | |
Firmware Upgrade | v1.8.172 | 2022-07-21 | SN01xxCO_SN91xxCO_v1.8.172.001.zip | |
Firmware Upgrade | v1.7.167 | 2021-10-05 | SN01xxCO_SN91xxCO_v1.7.167.003.zip | |
Firmware Upgrade | v1.7.164 | 2021-03-31 | SN01xxCO_SN91xxCO_v1.7.164.001.zip | |
Firmware Upgrade | v1.7.161 | 2020-09-09 | SN01xxCO_SN91xxCO_v1.7.161.001.zip | |
Firmware Upgrade | v1.6.157 | 2020-03-17 | SN01xxCO_SN91xxCO_v1.6.157.004.zip | |
Firmware Upgrade | v1.6.156 | 2020-02-12 | SN01xxCO_SN91xxCO_v1.6.156.003.zip | |
Firmware Upgrade | v1.6.155 | 2019-12-02 | SN01xxCO_SN91xxCO_v1.6.155.004.zip | |
H/W:AX | ||||
Firmware Upgrade | v3.2.312 | 2024-05-08 | SN01xxCO-SN91xxCO-v3.2.312.zip | |
Firmware Upgrade | v3.1.305 | 2023-09-18 | SN01xxCO-SN91xxCO-v3.1.305.zip | |
Firmware Upgrade | v3.1.303 | 2023-05-19 | SN01xxCO-SN91xxCO-v3.1.303.zip | |
Firmware Upgrade | v3.1.302 | 2023-03-01 | SN01xxCO_SN91xxCO_v3.1.302.zip | |
Firmware Upgrade | v3.0.299 | 2023-01-31 | SN01xxCO_SN91xxCO_v3.0.299.zip | |
Firmware Upgrade | v3.0.292 | 2022-09-06 | SN01xxCO_SN91xxCO_v3.0.292.zip |
Software e Driver
Sistema operativo | Discendente | Ver. | Data di rilascio | Nome file |
Software e Driver Linux | ||||
Linux Readme | v1.1.101 | 2024-05-08 | sn-vp-install-linux-readme-v1.1.101.txt.zip | |
Linux | Real TTY | v1.1.101 | 2024-05-08 | sn-real-tty-linux-v1.1.101.zip |
Linux | Real TTY | v1.0.099 | 2022-08-04 | sn_real_tty_linux_v1.0.099.zip |
Linux | Real TTY | v1.0.098 | 2021-10-05 | sn_real_tty_linux_v1.0.098.zip |
Linux | Real TTY | v1.0.095 | 2019-02-27 | sn_vp_install_linux_v1.0.095.zip |
Linux Readme | v1.0.095 | 2019-02-27 | sn_vp_install_linux_readme_v1.0.095.txt | |
File MIB | ||||
MIB Files | v1.8.174 | 2022-12-19 | SN_Mibs_File_v1.8.174.004.zip | |
Unix Software & Driver | ||||
Unix | Fixed TTY | v1.1.101 | 2024-05-08 | sn-fixed-tty-unix-v1.1.101.zip |
Unix | Fixed TTY | v1.0.094 | 2021-05-17 | sn_fixed_tty_unix_v1.0.094.zip |
Fixed TTY | v1.0.093 | 2016-04-19 | sn_fixed_tty_unix_v1.0.093.zip | |
Software e Driver per Windows | ||||
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x86 - 32bit) | v3.0.291 | 2024-05-08 | sn-real-com-port-windows-2008-and-above-x86-v3.0.291.zip |
Windows 2008, Windows 2019, Windows 2016, Windows 10, Windows 7 | Virtual COM Port (x64 - 64bit) | v3.0.291 | 2024-05-08 | sn-real-com-port-windows-2008-and-above-x64-v3.0.291.zip |
Windows 2016, Windows 2019, Windows 10, Windows 2008, Windows 7 | Virtual COM Port (x64 - 64bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x64_v2.2.218.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x86 - 32bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x86_v2.2.218.zip |
Windows XP, Windows 2003, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.218.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x86_v2.2.218.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x64 - 64bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x64_v2.2.216.zip |
Windows 2016, Windows 2019, Windows 7, Windows 2008, Windows 10 | Virtual COM Port (x86 - 32bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x86_v2.2.216.zip |
Windows 2003, Windows XP, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.216.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x86_v2.2.216.zip |
Windows 10, Windows 2019, Windows 2016, Windows 2008, Windows 7 | Virtual COM Port (x64 - 64bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_2008_and_above_x64_v2.2.215.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016 | Virtual COM Port (x86 - 32bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_2008_and_above_x86_v2.2.215.zip |
Windows 2003, Windows XP, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.215.zip |
Windows XP, Windows 2003, Windows 2000 | Virtual COM Port (x86 - 32bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_xp_2000_2003_x86_v2.2.215.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x64 - 64bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.213.zip |
Windows 7, Windows 2016, Windows 10, Windows 2008 | Virtual COM Port (x86 - 32bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_2008_and_above_x86_v2.2.213.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x64 - 64bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_2008_and_above_x64_v2.2.213.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_xp_2000_2003_x86_v2.2.213.zip |
