Caja de expansión serie/IR de 6 puertos


VK236
MSRP: Quote Upon Request
  • Ofrece 6 puertos serie/IR para ampliar el Sistema de control ATEN
  • Se pueden añadir hasta ocho cajas de expansión VK236 a una misma caja de control VK2100
  • El conmutador de ID empareja la VK236 con un controlador para configurar los ajustes de red al instante
  • Admite suministro eléctrico Power over Ethernet (PoE) o CC
ROHS
Weee

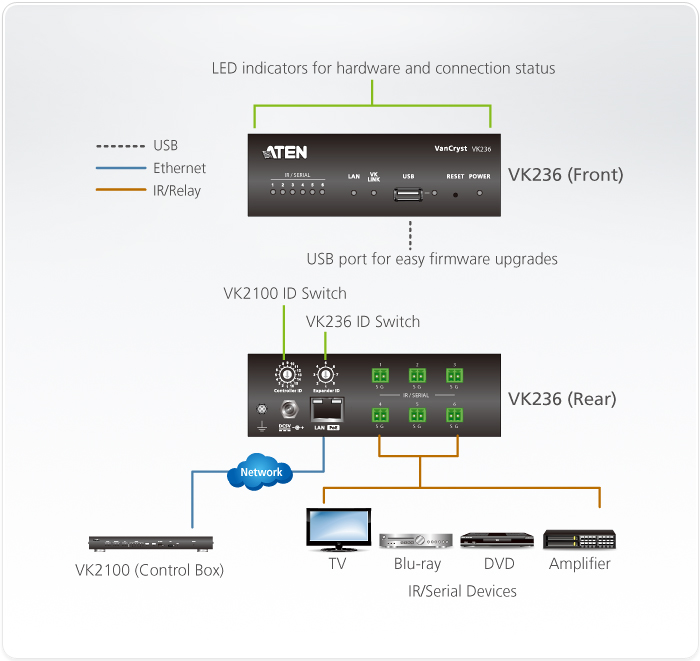

La Caja de expansión serie/IR de 6 puertos VK236 ofrece seis puertos serie/IR para una ampliación flexible del sistema de control ATEN.
Esto permite a los usuarios controlar dispositivos serie/IR adicionales en un entorno en el que se necesitan más dispositivos. Con la ventaja que ofrece una conexión basada en Ethernet, la caja de expansión puede conectarse fácilmente a la Caja de control VK2100 mediante una conexión LAN desde distintas ubicaciones de una red.

Contenido del paquete

  • 1x Caja de expansión serie/IR de 6 puertos VK236
  • 1x kit de montaje
  • 6x bloques de terminales
  • 1x manual de instrucciones
  • Ofrece 6 puertos serie/IR para ampliar el Sistema de control ATEN
  • Se pueden añadir hasta ocho cajas de expansión VK236 a una misma caja de control VK2100
  • Implementación flexible: se conecta a una Caja de control VK2100 mediante una conexión Ethernet
  • El conmutador de ID empareja la VK236 con un controlador para configurar los ajustes de red al instante
  • Admite suministro eléctrico Power over Ethernet (PoE) o CC
  • Firmware actualizable a través de USB o interfaz web
Interfaces
IR/Serie6 x Puertos RS-232 unidireccionales / infrarrojos programables
6 x Conectores de bloque de terminales de 2 polos
Infrarrojos: nivel TTL (de 0 a 5 V)
– Frecuencia de la onda portadora: 10 KHz~455 KHz;
Serie: RS-232 unidireccional ( + - 5 V)
– Velocidad en baudios: de 300 a 115 200 (predeterminado: 9600);
– Bit de datos: 8 (predeterminado) o 7;
– Bit de parada: 1 (predeterminado) o 2;
– Paridad: Ninguno (predeterminado), Par o Impar
Ethernet• 1 x 10/100Base-T hembra RJ-45
• Protocolo compatible: ICMP, TCP/IP, DHCP, HTTPS, SSH
• Compatible con DHCP. La siguiente configuración IP predeterminada se utilizará si no se asigna ninguna IP en 30 segundos:
IP: 192.168.0.60
Máscara de subred: 255.255.255.0
Interruptores
Identificador de controlador1 x Conmutador de 16 segmentos
Expansor ID1 x Conmutador de 8 segmentos
Botón Restablecer1 x Pulsador semiempotrado
USB1 x USB Tipo A (Solo actualización del firmware)
Consumo de energíaDC5V:1.31W:17BTU
Condiciones medioambientales
Temperatura de funcionamiento0 – 50°C
Temperatura de almacenamiento–20 – 60°C
HumedadHR del 0 - 80% Sin condensación
Propiedades físicas
CarcasaMetal
Peso0.45 kg ( 0.99 lb )
Dimensiones (LA x AN x AL)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
NotaTenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.



Desc.Ver.Fecha de publicaciónNombre de archivo
Firmware Upgradev2.1.204 vk236_v2.1.204.zip
Firmware Upgradev2.0.191 vk236_v2.0.191.zip
Firmware Upgradev1.6.156 vk236_v1.6.156.zip
SODesc.Ver.Fecha de publicaciónNombre de archivo
Firmware upgrade toolv1.1.106 FirmwareUpgradeTool_Setup_V1.1.106.zip
Firmware upgrade toolv1.1.104 FirmwareUpgradeTool_Setup_V1.1.104.zip
Firmware upgrade toolv1.0.066 FirmwareUpgradeTool_Setup_V1.0.066.zip
