VK236
VK6000

Caja de expansión de relés de 8 canales


VK248
Caja de expansión de relés de 8 canales-1
Caja de expansión de relés de 8 canales-2
Caja de expansión de relés de 8 canales-3
MSRP: Quote Upon Request

Añadir al carro de presupuesto
  • Ofrece 8 canales de relés para ampliar el Sistema de control ATEN
  • Se pueden añadir hasta ocho cajas de expansión VK248 a una misma caja de control
  • El conmutador de ID empareja la VK248 con un controlador para configurar los ajustes de red al instante
  • Admite suministro eléctrico Power over Ethernet (PoE) o CC
ROHS
Weee
ControlSystem
ATEN_Certified_Drivers

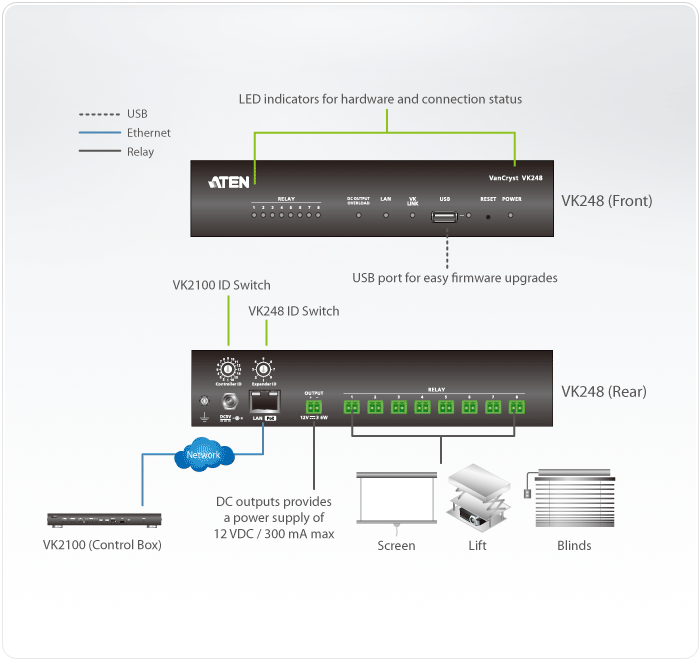

La Caja de expansión de relés de 8 canales VK248 proporciona ocho canales adicionales de salida de relés para una expansión flexible del Sistema de control ATEN. Permite al usuario controlar más dispositivos, como elevadores de pantallas, proyectores y cortinas en entornos en los que se necesitan más dispositivos. Con la ventaja que ofrece una conexión basada en Ethernet, la caja de expansión se conecta fácilmente a la Caja de control VK2100 mediante conexión LAN desde distintas ubicaciones de una red.

Contenido del paquete

  • 1x Caja de expansión de relés de 8 canales VK248
  • 1x kit de montaje
  • 9x bloques de terminales
  • 1x manual de instrucciones
  • Ofrece 8 canales de relés para ampliar el Sistema de control ATEN
  • Se pueden añadir hasta ocho cajas de expansión VK248 a una misma caja de control
  • Implementación flexible: Se conecta a una Caja de control a través de una conexión Ethernet
  • El conmutador de ID empareja la VK248 con un controlador para configurar los ajustes de red al instante
  • Proporciona alimentación CC para alimentar un módulo de relés de CA u otro dispositivo
  • Admite suministro eléctrico Power over Ethernet (PoE) o CC
  • Firmware actualizable a través de USB o interfaz web
Interfaces
Retransmisión• 8 retransmisiones normalmente abiertas (8 x bloques de terminales de 2 polos)
• Clasificación de contacto: máx. 24 V CC, 2 A
Ethernet• 1 x 10/100Base-T hembra RJ-45
• Protocolo compatible: ICMP, TCP/IP, DHCP, HTTPS, SSH
• Compatible con DHCP. La siguiente configuración IP predeterminada se utilizará si no se asigna ninguna IP en 30 segundos:
IP: 192.168.0.60
Máscara de subred: 255.255.255.0
Interruptores
Identificador de controlador1 x Conmutador de 16 segmentos
Expansor ID1 x Conmutador de 8 segmentos
Botón Restablecer1 x Pulsador semiempotrado
USB1 x USB Tipo A (Solo actualización del firmware)
Consumo de energíaDC5V:2.82W:24BTU
DC48V:3.53W:27BTU
Condiciones medioambientales
Temperatura de funcionamiento0 – 50°C
Temperatura de almacenamiento–20 – 60°C
HumedadHR del 0 - 80% Sin condensación
Alimentación
Salida12 VCC, 300 mA
Propiedades físicas
CarcasaMetal
Peso0.65 kg ( 1.43 lb )
Dimensiones (LA x AN x AL)20.00 x 7.58 x 4.20 cm
(7.87 x 2.98 x 1.65 in.)
NotaTenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.

Hoja de especificaciones

vk248_controller_ds_en.pdf (1.17 MB)
Desc.Ver.Fecha de publicaciónNombre de archivo
Firmware Upgradev2.6.2542020-02-12 vk248_v2.6.254.001.zip
Firmware Upgradev2.6.2532020-01-17 vk248_v2.6.253.004.zip
Firmware Upgradev2.2.2132019-04-22 vk248_v2.2.213.001.zip
Firmware Upgradev2.1.2042017-12-08 vk248_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk248_v2.0.191.zip
SODesc.Ver.Fecha de publicaciónNombre de archivo
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132020-06-16 FirmwareUpgradeTool_Setup_V12.113.003.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_V1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_V1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
Visite nuestro centro de asociados (servicio electrónico) y registre el dispositivo KE. A continuación, puede descargar libremente Matrix Manager Lite.
