Scatola di espansione relè a 8 canali
VK248
- Mette a disposizione 8 canali relè per espandere il Sistema di controllo ATEN
- È possibile aggiungere a una singola Scatola di controllo fino a 8 scatole di espansione VK248
- Switch ID associa il VK248 con un controller per configurare immediatamente le impostazioni di rete
- Supporta alimentazione PoE (Power over Ethernet) o CC

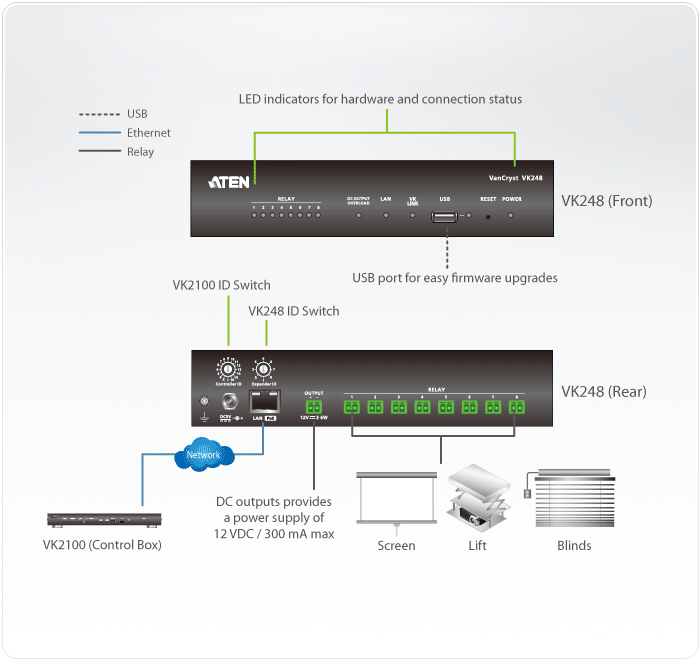

La Scatola di espansione relè a 8 canali VK248 mette a disposizione ulteriori 8 canali di uscita relè per una migliore espansione del Sistema di controllo ATEN. Consente agli utenti di controllare altri dispositivi come schermi, proiettori motorizzati a scomparsa in ambienti dove sono necessari più dispositivi. Grazie ai vantaggi di una connessione basata su Ethernet, la scatola di espansione connette in modo semplice alla Scatola di controllo VK2100 tramite una connessione LAN da varie posizione nella rete.
Contenuti della confezione
- 1x VK248 Scatola di espansione relè a 8 canali
- 1x kit di montaggio
- 9x blocchi terminale
- 1x istruzioni per l'utente
- Mette a disposizione 8 canali relè per espandere il Sistema di controllo ATEN
- È possibile aggiungere a una singola Scatola di controllo fino a 8 scatole di espansione VK248
- Distribuzione flessibile: Connette a una Scatola di controllo tramite una connessione Ethernet
- Switch ID associa il VK248 con un controller per configurare immediatamente le impostazioni di rete
- Offre un'alimentazione CC per alimentare un modulo relè CA o un altro dispositivo
- Supporta alimentazione PoE (Power over Ethernet) o CC
- Firmware aggiornabile tramite USB o interfaccia web
Interfacce | |
Relè | • 8 relè normalmente aperti (8 blocchi terminale a 2 poli) • Valore corrente di contatto: 24 V CC, 2A massimo |
Ethernet | • 1 RJ-45 Femmina, 10/100Base-T • Protocollo supportato: ICMP, TCP/IP, DHCP, HTTPS, SSH • DHCP attivato. Le seguenti impostazioni IP predefinite saranno utilizzate nel caso non sia assegnato un IP entro 30 secondi: IP: 192.168.0.60 Subnet mask: 255.255.255.0 |
Switches | |
ID controller | 1 x Switch 16 segmenti |
ID di espansione | 1 x Switch 8 segmenti |
Tasto di ripristino | 1 x Pulsante semi-incassato |
USB | 1 USB tipo A (Solo aggiornamento firmware) |
Consumo | DC5V:2.82W:24BTU DC48V:3.53W:27BTU |
Ambiente | |
Temperatura di esercizio | 0 – 50℃ |
Temperatura di conservazione | –20 – 60°C |
Umidità | 0 - 80% di umidità relativa, senza condensa |
Alimentazione | |
Uscita | 12 V CC, 300 mA |
Proprietà fisiche | |
Struttura | Metallo |
Peso | 0.65 kg ( 1.43 lb ) |
Dimensioni (L x P x A) | 20.00 x 7.58 x 4.20 cm (7.87 x 2.98 x 1.65 in.) |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
Scheda tecnica
vk248_controller_ds_en.pdf (1.17 MB)Manuale utente
ATEN_Control_System_CLI_2022-10-13.pdf (73.05 KB) vk0100-vk0200-vk108us-vk112EU-vk1100-vk1100a-vk1200-vk2100-vk2100a-vk2200-vk224-vk236-vk248-vk258-vk330-vk6000_um_w_2022-10-13.pdf (16.24 MB)Quick Start Guides
vk248_controller_qsg.pdf (1.42 MB)Disegno CAD
VK248-ASM-V02_WEB.pdf (62.84 KB)Firmware
Discendente | Ver. | Data di rilascio | Nome file |
Firmware Upgrade | v3.4.333 | 2022-12-27 | vk248_v3.4.333.001.zip |
Firmware Upgrade | v3.1.302 | 2021-12-02 | vk248_v3.1.302.002.zip |
Firmware Upgrade | v3.0.294 | 2021-05-25 | vk248_v3.0.294.002.zip |
Firmware Upgrade | v2.8.271 | 2020-11-13 | vk248_v2.8.271.zip |
Firmware Upgrade | v2.6.254 | 2020-02-12 | vk248_v2.6.254.001.zip |
Firmware Upgrade | v2.6.253 | 2020-01-17 | vk248_v2.6.253.004.zip |
Firmware Upgrade | v2.2.213 | 2019-04-22 | vk248_v2.2.213.001.zip |
Firmware Upgrade | v2.1.204 | 2017-12-08 | vk248_v2.1.204.zip |
Firmware Upgrade | v2.0.191 | 2016-12-06 | vk248_v2.0.191.zip |
Software e Driver
Sistema operativo | Discendente | Ver. | Data di rilascio | Nome file |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware Upgrade Tool | ||||
Firmware upgrade tool | v1.2.113 | 2021-12-21 | FirmwareUpgradeTool_Setup_v1.2.113.zip | |
Firmware upgrade tool | v1.1.106 | 2018-01-09 | FirmwareUpgradeTool_Setup_v1.1.106.zip | |
Firmware upgrade tool | v1.1.104 | 2017-10-18 | FirmwareUpgradeTool_Setup_v1.1.104.zip | |
Firmware upgrade tool | v1.0.066 | 2016-12-09 | FirmwareUpgradeTool_Setup_V1.0.066.zip |
