Передатчик HDMI и VGA HDBaseT с монтажной панелью US и функцией PoH (4K@100м / 1080p@150м) (HDBaseT Class A) (HDBaseT Class A)

Новый
VE2812AUST
  • Расширяет расстояние передачи сигналов HDMI или VGA с помощью одного кабеля Cat 5e/6/6a
    • HDMI: разрешения 4K по кабелю Cat 5e/6/6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
    • VGA: 1600 x 1200 и 1920 x 1200 по кабелю Cat 5e/6/6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
  • Поддержка режим работы HDBaseT Long Reach - до 150 метров по одному кабелю Cat 5e/6 с разрешением до 1080p
  • Встроенная функция PoH (Power over HDBaseT) - передатчик VE2812AUST может получать питание от выходного порта HDBaseT подсоединенного устройства
  • Поддержка функции Auto Switch – автоматически переключается на новый подключенный источник сигнала
    4K
    HDBaseT
    HDMI
    ROHS
    Weee

    Модель VE2812AUST представляет собой настенный передатчик, устанавливаемый в двухсекционные распределительные коробки, способный передавать по одному кабелю 5e/6/6a на расстояние до 100 метров сигналы VGA (со звуком), HDMI, а также ИК и RS-232. При установке он сливается с опрятным и элегантным декором современных помещений для переговоров, залов заседаний, конференц-залов, учебных классов и аудиторий.

    Готовность к подключению уровня Plug-and-Play

    Обладая скрытой защелкой для лицевой панели, VE2812AUST плавно погружается в установочные поверхности, и поддерживает общераспространенные аудио/видео-интерфейсы, включая VGA, HDMI и стереофонический звук, обеспечивая готовность к подключению любого устройства, находящегося в помещении.



    Расширение передачи 4K-сигналов на 100 метров

    Обеспечивает по одному кабелю 5e/6/6a или ATEN 2L-2910 Cat 6 превосходное качество изображения с разрешением до 4K на 100 метров и 1080p на 150 метров, увеличивая расстояние соединения с любыми выходными устройствами. Легко подключается в пару с приемником из нашего ассортимента устройств с HDBaseT, предоставляя поддержку различных интерфейсов для устройств отображения - DisplayPort, HDMI и DVI.

    Множество эффективных вариантов переключения

    При необходимости мгновенное переключение источника может быть выполнено кнопкой. Также, поддерживается режим автоматического переключения, в котором переключение на вновь подключенный источник и мгновенное переключение на предыдущий источник при отключении текущего, происходит автоматически. В качестве альтернативного интерфейса управления переключением поддерживается RS-232.




    Удобная подача питания

    Поддержка питания по технологии PoH (подача питания через HDBaseT), а также возможность запитывания от другого устройства-источника питания (PSE). Больше не нужно беспокоиться об установке дополнительных электрических розеток.

    Расширение передачи аудио/видео сигналов и многих других

    Максимально реализуются возможности технологии HDBaseT™, что позволяет использовать каналы интерфейсов ИК (инфра-красного) и RS-232 для управления устройствами, расположенными в труднодоступных местах, а также для рационализации работы пользователя.



    Идеально сочетается с окружением

    Обладает стильным и сглаженным дизайном, элегантно погружая создаваемые расширения в оформление интерьера любого помещения. Для доведения до совершенства среды в которой выполняется установка, возможно исполнение в коричневом варианте*.

    *Примечание: вариант в коричневом цвете изготавливается на заказ.



    Комплектация

    • 1x VE2812AUST передатчик HDMI и VGA HDBaseT с монтажной панелью US и функцией PoH
    • 1x 3-контактный клеммный разъем RS-232
    • 1x 2-контактный клеммный разъем для питания
    • 1x лицевая панель
    • 1x адаптер питания
    • 1x руководство пользователя

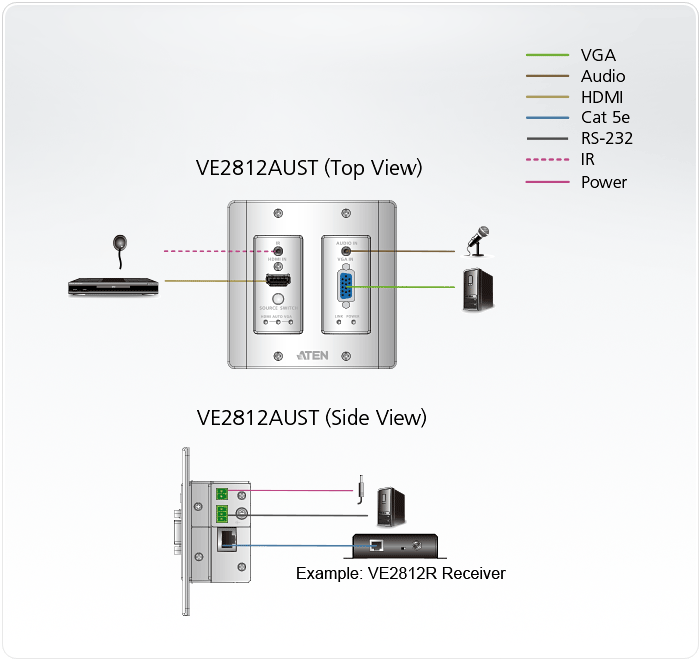

    Передатчик видеоудлинителя VE2812AUST компании ATEN, это устройство для передачи по одному кабелю Cat 5e/6/6a или кабелю ATEN 2L-2910 Cat 6 сигналов VGA (со звуком) и HDMI, на расстояние до 100 метров. Обладая встроенной функцией PoH (Power over HDBaseT, подача питания через HDBaseT), передатчик VE2812AUST может получать питание от выходного порта HDBaseT подсоединенного устройства. Это устраняет необходимость в адаптере питания и уменьшает необходимость создания настенных линий электропередачи. Благодаря конструкции с настенной монтажной панелью US, передатчик VE2812AUST может быть с удобством установлен в двухсекционную (two-gang) распределительную коробку. Совместно с поддержкой функций HDMI, таких как 3D, Deep Color и HD-звука без потери качества, передатчик VE2812AUST гарантирует надежную передачу сигналов VGA и HDMI. Для осуществления передачи на большие дистанции поддерживается режим работы "Long Reach", позволяющий по одному кабелю Cat 5e/6 передавать изображение с разрешением до 1080p на расстояние до 150 метров.

    Для универсальности использования передатчик VE2812AUST может служить в качестве видеопереключателя, позволяя подсоединить два источника и осуществлять их вывод в одинаковом виде. Компактная конструкция с монтажной настенной панелью позволяет выполнить аккуратную и удобную установку на стене или на столе, избежав нагромождения кабелей. Поэтому VE2812AUST подходит для использования в конференц-залах, образовательной среде с применением цифровых технологий или там, где это необходимо для удовлетворения требований к применению.

    Примечание:
    1. Данная модель также доступна в коричневом цвете и изготавливается на заказ. Номер для заказа (P/N) VE2812AUST2. Для размещения заказа, пожалуйста, свяжитесь с Вашим региональным представителем компании ATEN.
    2. Внешний вид и цвет товаров может отличаться от иллюстраций, представленных на сайте, в зависимости от модели.



    • Расширяет расстояние передачи сигналов HDMI или VGA с помощью одного кабеля Cat 5e/6/6a
    • Превосходное качество изображения:
      • HDMI: разрешения 4K по кабелю Cat 5e/6/6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
      • VGA: 1600 x 1200 и 1920 x 1200 по кабелю Cat 5e/6/6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
    • Поддержка HDMI 1.4 (функции 3D, Deep Color, 4K); совместимость с HDCP 2.2
    • Поддержка режим работы HDBaseT Long Reach - до 150 метров по одному кабелю Cat 5e/6 с разрешением до 1080p
    • Предназначен для монтажа в двухсекционной (two-gang) распределительной коробке, совместим с типом US
    • Встроенная функция PoH (Power over HDBaseT, подача питания через HDBaseT) - передатчик VE2812AUST может получать питание от выходного порта HDBaseT подсоединенного устройств
    • Поддержка функции Auto Switch – автоматически переключается на новый подключенный источник сигнала
    • Возможность работы в качестве переключателя или преобразователя
      • в режиме переключателя: возможность подключения двух источников (HDMI или VGA)
      • в режиме преобразователя: поддержка приемников с различными интерфейсами (DVI, DisplayPort или HDMI)
    • Поддержка сквозной передачи сигналов интерфейса RS-232 или в режиме использования команд для управления переключением источником сигнала
    • Совместимые приемники - VE2812R, VE1812R, VE812R, VE814AR, VE811R, VE801R, VE802R, VE601R, VE901R или будущие приемники компании ATEN с HDBaseT
    • Подключение в режиме Plug-and-play
    • Светодиодная индикация состояния устройства и источников сигнала
      Видеовход
      Интерфейсы1 x гнездо HDMI тип А (черного цвета)
      1 x гнездо HDB-15 (VGA) (синего цвета)
      ИмпедансHDMI: 100 Ώ
      HDB-15 (VGA): 75 Ώ
      Макс. расстояниеHDMI: 3 м
      HDB-15(VGA): 10 м
      Видео
      Макс. скорость передачи данных10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
      Макс. частота пикселизации340 MГц
      СоответствиеHDMI (3D, Deep Color, 4K)
      Совместимость с HDCP 2.2
      Consumer Electronics Control (CEC)
      Макс. разрешение/ РасстояниеHDMI: до 4K при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100м (Cat 5e/6/6a)
      VGA: до 1920x1200 и 1600x1200 при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080 при 100м (Cat 5e/6/6a)
      *Поддержка 4K:
      4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
      4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
      Аудио
      Вход1 x гнездо HDMI тип А (черного цвета)
      1 x миниатюрное гнездо стерео (зеленого цвета)
      Управление
      RS-232Разъем: 1 x 3-полюсная клеммная колодка
      Скорость (бит/с): 19200, Биты данных: 8,
      Стоповые биты: 1, без контроля четности и потока
      ИК1 x миниатюрное стерео гнездо (черного цвета)
      Переключатели
      Выбор порта видеовхода1 x кнопка - HDMI, VGA и AUTO (автоматически)
      Включение поддержки режима Long Reach1 x переключатель - ON/OFF (Вкл/Выкл)
      Обновление микропрограммы1 x переключатель - ON/OFF (Вкл/Выкл)
      Разъемы
      От устройства к устройству1 x гнездо RJ-45
      Питание1 x 2-полюсная клеммная колодка (зеленого цвета) или
      1 x гнездо RJ-45 (POH)
      ЭнергопотреблениеDC5V:3.04W:14BTU
      POE:3.8W:18BTU
      Температура и влажность
      Рабочая температура0 - 40°C
      Температура хранения-20 - 60°C
      Влажность0 - 80% рт. ст. без образования конденсата
      Физические свойства
      КорпусМеталлический
      Масса0.21 kg ( 0.46 lb )
      Размеры (Д х Ш х В)10.42 x 8.79 x 5.19 cm
      (4.1 x 3.46 x 2.04 in.)
      Размеры монтажной панели (Д х Ш х В)11.43 x 11.43 x 0.65 cm
      (4.5 x 4.5 x 0.26 in.)
      ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
