8-портовый, PS/2, USB, VGA, КВМ-переключатель
CS1308
- Одна USB-PS/2-консоль управляет 8 компьютерами; двухуровневое каскадирование – управление 64 компьютерами
- Выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранного меню
- Поддержка Video DynaSync™ – эксклюзивная технология ATEN – позволяет обойти проблемы с отображением при загрузке и оптимизировать разрешение при переключении между портами
- Высочайшее качество видеоизображения – до 2048 x 1536; DDC2B
С помощью одного набора клавиатуры, мыши и монитора KVM-переключатель CS1308 ускоряет доступ к 8 ПК, позволяя ИТ-персоналу одновременно и продуктивно управлять несколькими компьютерами, просто переключаясь между ними. Обладая функцией каскадного подключения дополнительных 8 переключателей, CS1308 расширяет возможности централизованного управления с единой KVM-консоли до 64 ПК.
Один консольный кабель, два варианта подключения
Два типа консольных KVM-кабелей разной длины могут быть использованы на выбор с CS1308. Это позволяет подключать клавиатуру/мышь с интерфейсами PS/2 или USB, гибкого подстраиваясь под требования к оборудованию.
Беспроблемная интеграция разных платформ
CS1308 позволяет объединять управление различными компьютерными системами (Windows, Mac, Linux и Sun) с помощью одной KVM-консоли.

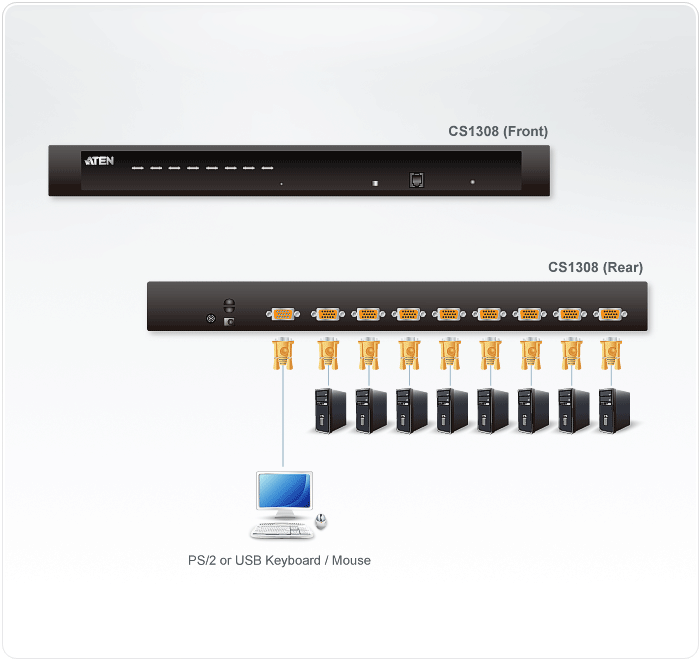

Применения
Сравнение продуктов
Комплектация
- 1x KVM-переключатель CS1308 с комплектом для монтажа в стойку
- 1x кабель консоли
- 1х кабель для обновления прошивки
- 1х комплект ножек (4 шт.)
- 1х адаптер питания
- 1x руководство пользователя
KVM-переключатель CS1308 – устройство управления, обеспечивающее доступ к 64 компьютерам с одной консоли (клавиатура, монитор и мышь). В каскад можно добавить 8 переключателей, что позволяет управлять 64 компьютерами с единой KVM-консоли. Поддерживаются соединения по интерфейсам USB и PS/2, как для консоли, так и компьютеров.
- Одна USB-PS/2-консоль управляет 8 компьютерами
- Двухуровневое каскадирование – управление 64 компьютерами
- Двойной интерфейс – поддерживает компьютеры с клавиатурой и мышью PS/2 или USB
- Поддержка различных платформ – Windows 2000/XP/Vista, Linux, Mac и Sun
- Поддержка Video DynaSync™ – эксклюзивная технология ATEN – позволяет обойти проблемы с отображением при загрузке и оптимизировать разрешение при переключении между портами
- Поддержка клавиатур USB на ПК, Mac и Sun
- Автоопределение интерфейса PS/2 и USB
- Эмуляция клавиатуры и мыши USB или PS/2 – компьютеры загружаются даже если фокус консоли находится в другом месте
- Высочайшее качество видеоизображения – до 2048 x 1536; DDC2B
- Выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранного меню
- Двухуровневая защита паролем – просмотр и управление компьютерами осуществляются только авторизованными пользователями – до четырех пользователей и администратор с отдельными профилями для каждого
- Функция автосканирования отслеживает указанные пользователем компьютеры
- "Горячее подключение" – добавляйте и отключайте компьютеры без выключения переключателя
- Включение/выключение зуммера горячей клавишей или через экранное меню
- Возможность обновления прошивки
- Установка ПО не требуется
- Предназначен для установки на столе или в стойке (19-дюймовая стойка, 1U)
Компьютерные подключения | |
Прямое | 8 |
Максимальное значение | 64 (через каскадное подключение) |
Выбор порта | Экранное меню, клавиша быстрого вызова, нажимная кнопка |
Разъемы | |
Порты консоли | Разъем SPHD-18 (желтого цвета) - 1 шт. |
KVM порты | Гнездо SPHD-15 (желтого цвета) - 8 шт. |
Обновление микропрограммы | Гнездо RJ-11 (черного цвета) - 1 шт. |
Питание | Разъем для подключения источника постоянного тока - 1 шт. |
Переключатели | |
Порты | Нажимная кнопка - 8 шт. |
Обновление микропрограммы | Ползунок - 1 шт. |
Светодиодные индикаторы | |
В сети | 8 (Оранжевого цвета) |
Выбрано | 8 (Зеленого цвета) |
Питание | 1 (Темно-зеленого цвета) |
Эмуляция | |
Клавиатура/ Мышь | PS/2, USB |
Видео | 2048 x 1536; DDC2B |
Интервал проверки | 1 - 255 секунд (По умолчанию: 5 секунд) |
Энергопотребление | DC5.3V:2.34W:19BTU |
Температура и влажность | |
Рабочая температура | 0-50˚C |
Температура хранения | -20-60˚C |
Влажность | 0-80% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Металлический |
Масса | 1.89 kg ( 4.16 lb ) |
Размеры (Д х Ш х В) | 43.72 x 16.13 x 4.40 cm (17.21 x 6.35 x 1.73 in.) |
Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Описание и спецификации продукта
cs1308_16_rack_kvm_switch_ds_en.pdf (614.62 KB)Руководство пользователя
cs1308-cs1308d-cs1316_um_w_2022-09-01.pdf (2.52 MB) RU_cs1308-1316.pdf (2.35 MB)Краткое руководство по установке
cs1308_1316_kvm_switch_qsg.pdf (28.27 MB) CS1308_16_kvm_switch_qsg_BSMI.pdf (5.36 MB)Чертеж в формате CAD
CS1308-ASM-V02_WEB.pdf (36.97 KB)Обновление микропрограммы
Опис. | Версия | Дата выпуска | Имя файла |
Firmware Upgrade | v1.7.166 | 2023-08-28 | cs1304_1308_1316_v1.7.166.zip |
Firmware Upgrade | v1.7.163 | 2020-04-16 | cs1304_1308_1316_v1.7.163.zip |
Firmware Upgrade | v1.6.159 | 2019-04-15 | cs1308_1316_v1.6.159.zip |
Firmware Upgrade | v1.6.158 | 2018-09-03 | cs1308_1316_v1.6.158.zip |
Firmware Upgrade | v1.6.155 | 2017-12-08 | cs1308_1316_v1.6.155.zip |
Firmware Upgrade | v1.6.154 | 2017-06-19 | cs1308_1316_v1.6.154.zip |
Firmware Upgrade | v1.6.153 | 2017-03-28 | cs1308_1316_v1.6.153.zip |
Firmware Upgrade | v1.5.149 | 2016-12-27 | cs1308_1316_v1.5.149.zip |
Firmware Upgrade | v1.5.147 | 2016-12-02 | cs1308_1316_v1.5.147.zip |
Firmware Upgrade | v1.5.143 | 2015-05-25 | cs1308_1316_v1.5.143.zip |
Firmware Upgrade | v1.5.142 | 2015-04-02 | cs1308_1316_v1.5.142.zip |
Firmware Upgrade | v1.4.138 | 2014-10-08 | cs1308_1316_v1.4.138.zip |
Firmware Upgrade | v1.4.136 | 2014-05-06 | cs1308_1316_v1.4.136.zip |
Firmware Upgrade | v1.4.133 | 2013-09-12 | cs1316_1308_v1.4.133.zip |
Firmware Upgrade | v1.2.116 | 2011-07-07 | cs1308_1316_v1.2.116.zip |
Firmware Upgrade | v1.2.111 | 2009-11-26 | cs1308_1316_v1.2.111.zip |
Firmware Upgrade | v1.0.082 | 2009-08-25 | cs1308_1316_v1.0.082.zip |
Firmware Upgrade | v1.0.072 | 2009-04-29 | cs1308_1316_v1.0.072.zip |
