16-портовый, PS/2, USB, VGA, КВМ-коммутатор


CS1316
  • Одна USB-PS/2-консоль управляет 16 компьютерами
  • Высочайшее качество видеоизображения – до 2048 x 1536; DDC2B
  • Video DynaSync™ – эксклюзивная технология ATEN – позволяет обойти проблемы с дисплеем при загрузке и оптимизировать разрешение при переключении между портами
  • Поддержка различных платформ - Windows 2000/XP/Vista, Linux, Mac и Sun
ROHS
Weee

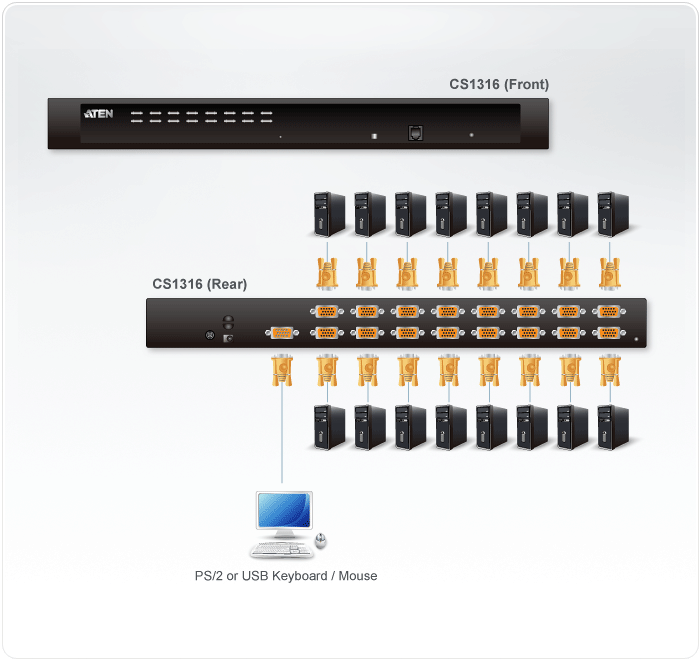

KVM-переключатель CS1316 – устройство управления, обеспечивающее доступ к 256 компьютерам с одной консоли (клавиатура, монитор и мышь). В каскад можно добавить 16 переключателей, что позволяет управлять 256 компьютерами с одной консоли (клавиатура, монитор и мышь). Переключатель поддерживает для консоли и компьютеров разъемы USB и PS/2.

Комплектация

  • 1x KVM-переключатель CS1316 с комплектом для монтажа в стойку
  • 1x кабель консоли
  • 1х кабель для обновления прошивки
  • 1х комплект ножек (4 шт.)
  • 1х адаптер питания
  • 1x комплект для монтажа
  • 1x руководство пользователя
  • Одна USB-PS/2-консоль управляет 16 компьютерами
  • Двухуровневое каскадирование - управление 256 компьютерами
  • Двойной интерфейс – поддерживает компьютеры с клавиатурой и мышью PS/2 или USB
  • Поддержка различных платформ - Windows 2000/XP/Vista, Linux, Mac и Sun
  • Video DynaSync™ – эксклюзивная технология ATEN – позволяет обойти проблемы с дисплеем при загрузке и оптимизировать разрешение при переключении между портами
  • Поддержка клавиатур USB на ПК, Mac и Sun
  • Автоопределение интерфейса PS/2 и USB
  • Эмуляция клавиатуры и мыши USB или PS/2 – компьютеры загружаются даже если фокус консоли находится в другом месте
  • Высочайшее качество видеоизображения – до 2048 x 1536; DDC2B
  • Выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранного меню
  • Двухуровневая защита паролем – просмотр и управление компьютерами осуществляются только авторизованными пользователями – до четырех пользователей и администратор с отдельными профилями для каждого
  • Функция автосканирования отслеживает указанные пользователем компьютеры
  • Горячее подключение – добавляйте и отключайте компьютеры без выключения переключателя
  • Включение/выключение зуммера горячей клавишей или через экранное меню
  • Возможность обновления прошивки
  • Установка ПО не требуется
  • Предназначен для установки на стационарном компьютере или в стойке (19-дюймовая стойка, 1U)
Компьютерные подключения
Прямое16
Максимальное значение256 (через каскадное подключение)
Выбор портаЭкранное меню, клавиша быстрого вызова, нажимная кнопка
Разъемы
Порты консолиРазъем SPHD-18 (желтого цвета) - 1 шт.
Обновление микропрограммыГнездо RJ-11 (черного цвета) - 1 шт.
ПитаниеРазъем для подключения источника постоянного тока - 1 шт.
KVM портыГнездо SPHD-15 (желтого цвета) - 16 шт.
Переключатели
ПортыНажимная кнопка - 16 шт.
Обновление микропрограммыПолзунок - 1 шт.
Светодиодные индикаторы
В сети16 (Оранжевого цвета)
Выбрано16 (Зеленого цвета)
Питание1 (Темно-зеленого цвета)
Эмуляция
Клавиатура/ МышьPS/2, USB
Видео2048 x 1536; DDC2B
Интервал проверки1-255 секунд
ЭнергопотреблениеDC5.3V:3.83W:26BTU
Температура и влажность
Рабочая температура0-50˚C
Температура хранения-20-60˚C
Влажность0-80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса2.10 kg ( 4.63 lb )
Размеры (Д х Ш х В)43.72 x 16.13 x 4.40 cm
(17.21 x 6.35 x 1.73 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Описание и спецификации продукта

cs1308_1316_rack_kvm_switch_ss_en.pdf (1.44 MB)


Краткое руководство по установке

cs1308_1316_rack_kvm_switch_qsg.pdf (10.24 MB)

Чертеж в формате CAD

CS1316-ASM-V02_WEB.pdf (50.06 KB)
