8-портовый, USB, HDMI, КВМ-коммутатор
CS1798
- Возможность трехуровнего каскадного подключения, позволяющего управлять 512 компьютерами
- Возможность создания мульти-мониторных конфигураций - объединение в стек до восьми переключателей CS1798 и вывод изображения на восемь мониторов (двухмониторные/трехмониторные/четырехмониторные/ мульти-мониторные конфигурации)
- Поддержка эксклюзивной технологии Video DynaSync™, разработанной компанией ATEN, устраняющей проблемы с отображением при загрузке и оптимизирующей разрешение экрана при переключении между портами
- Поддержка различных языков в экранном меню (OSD), таких как английский, немецкий, японский, китайский традиционный и упрощенный, испанский, русский и французский.

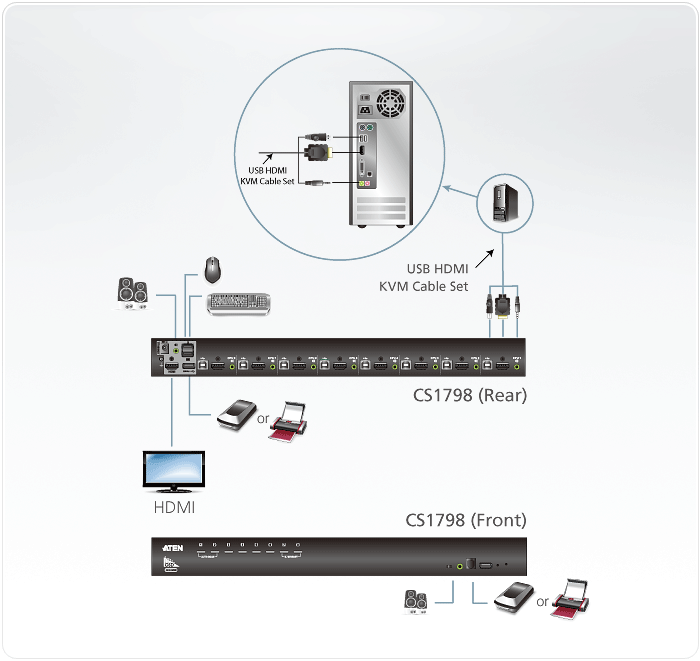

8-портовый KVM-переключатель с поддержкой USB и HDMI CS1798 является многоцелевым устройством, который позволяет объединить доступ и управление 8-мью компьютерами с HDMI –выходами с помощью одной клавиатуры и мыши с интерфейсами USB и одного монитора, используемого на консоли.
CS1798 поддерживает трехуровневое каскадное подключение, что позволяет управлять с одной консоли 512 компьютерами.
Кроме того при использовании стандартных USB–кабелей до восьми KVM-переключателей CS1798 могут быть объединены в стек, что при подключении компьютеров, оснащенных несколькими видеокартами, дает возможность создавать мульти-мониторные конфигурации. Это позволяет сопоставлять, разбирать и наблюдать видео-вывод наиболее удобными способами, существенно упрощая рабочую среду.
KVM-переключатель CS1798 оснащен функцией экранного меню (OSD), которая помогает получить доступ к любому компьютеру, подключенному к переключателю. Также данная функция предлагает возможности по сохранению и восстановлению созданной конфигурации и настроек в случае необходимости.
Также KVM-переключатель CS1798 обеспечивает поддержку мультимедийных клавиатур и передачу звука. Вы можете прослушать аудио-вывод любого компьютера на подключенной к консоли акустической системе (только один компьютер может быть прослушан в единицу времени).
Комплектация
- 1x 8-портовый KVM-переключатель с поддержкой USB и HDMI и набором для монтажа в стойку
- 2x индивидуальных набора кабелей для KVM (USB HDMI Cable Sets)
- 1x кабель для обновления микропрограммы
- 1x источник питания
- 1x набор прокладок под опорные ножки (Foot Pad Set) (4 штуки)
- 1x пользовательское руководство
- Управление с одной консоли восемью компьютерами, оснащенными интерфейсами HDMI , а также двумя дополнительными устройствами с интерфейсом USB 2.0
- Совместимость с интерфейсом HDMI
- Возможность трехуровнего каскадного подключения, позволяющего управлять 512 компьютерами*1
- Возможность создания мульти-мониторных конфигураций - объединение в стек до восьми переключателей CS1798 и вывод изображения на восемь мониторов (двухмониторные/трехмониторные/четырехмониторные/ мульти-мониторные конфигурации)
- Встроенный 2-ух портовый USB 2.0 концентратор
- Переключение между компьютерами с использованием клавиш на передней панели, горячих клавиш с клавиатуры или через многоязычное экранное меню (OSD)
- Независимое переключение KVM и USB функций
- Возможность сохранению и восстановлению через OSD, позволяющая администратору сохранять конфигурацию и информацию о пользовательских профилях.
- Возможность обновления встроенной микропрограммы (ПО)
- Поддержка эксклюзивной технологии Video DynaSync™, разработанной компанией ATEN, устраняющей проблемы с отображением при загрузке и оптимизирующей разрешение экрана при переключении между портами
- Высочайшее качество изображения – поддержка разрешений 1080p / 1920 x 1200@60Hz
- Поддержка широкоэкранных разрешений
- Поддержка вывода звука – возможно использование акустические системы объемного звучания систем 2.1 с выделенным басом
- Доступ к аудио-порту консоли с передней панели
- Функция автоматического переключения между компьютерами (Auto Scan) для удобства наблюдения за ними
- Совместимость с технологией HDCP
- Мульти-платформенная поддержка – Windows, Linux, Mac, Sun
- Поддержка портом консоли функции эмуляции/отсутствия мыши и совместимость с большинством драйверов мыши и многофункциональных мышей
- Полная эмуляция наличия клавиатуры для загрузки компьютера без останова на ошибках
- Поддержка и эмуляция клавиатуры Mac/Sun *2.3.
- Поддержка различных языков в экранном меню (OSD), таких как английский, немецкий, японский, китайский традиционный и упрощенный, испанский, русский и французский.
- Поддерживает горячее подключение
- Поддержка мультиязычных раскладок клавиатуры – английской (US), английской (UK), немецкой (GER.), немецкой (SWISS), французской, венгерской, итальянской, японской, корейской, русской, испанской, шведской, китайской традиционной и упрощенной.
Примечание: для независимого переключения должна быть включена эмуляция мыши
1. CS1798 поддерживает каскадные подключения только с CS1798.
2. Для PC-совместимых компьютеров. Компьютеры Mac и Sun должны поддерживать USB-подключения
3. Эмуляция клавиатур Mac/Sun выполняется с помощью комбинаций клавиш PC-клавиатуры; клавиатуры для Mac/Sun могут работать только со своими собственными компьютерами.
Компьютерные подключения | |
Прямое | 8 |
Максимальное значение | 512 (через каскадное подключение) |
Выбор порта | Экранное меню, клавиша быстрого вызова, нажимная кнопка |
Разъемы | |
Порты консоли | Гнездо USB тип А (черного цвета) - 2 шт.; Гнездо HDMI - 1 шт. Миниатюрное гнездо стерео - 2 шт. (зеленого цвета; передняя панель - 1 шт., задняя панель - 1 шт.) |
KVM порты | Гнездо USB тип В (белого цвета) - 8 шт. Гнездо HDMI (белого цвета) - 8 шт. Миниатюрное гнездо стерео (зеленого цвета) - 8 шт. |
Обновление микропрограммы | Гнездо RJ11 (черного цвета) - 1 шт. |
Питание | Разъем для подключения источника постоянного тока - 1 шт. |
USB концентратор | Гнездо USB тип А (белого цвета) - 2 шт. (передняя панель - 1 шт.; задняя панель - 1 шт.) |
Переключатели | |
Выбор порта | Нажимная кнопка - 8 шт. |
Сброс параметров | Полузаглубленная кнопка - 1 шт. |
Обновление микропрограммы | Ползунковый переключатель - 1 шт. |
Светодиодные индикаторы | |
Связь по USB | 8 (Зеленого цвета) |
Питание | 1 (Темно-зеленого цвета) |
В сети/ Выбрано | 8 (Оранжевого цвета) |
Эмуляция | |
Клавиатура/ Мышь | USB |
Видео | 1080p / 1920 x 1200 (DVI) |
Интервал проверки | 1 - 255 секунд (По умолчанию: 5 секунд) |
Энергопотребление | DC5V:8.56W:66BTU |
Температура и влажность | |
Рабочая температура | 0 – 50°C |
Температура хранения | -20 – 60°C |
Влажность | 0 - 80% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Металлический |
Масса | 3.49 kg ( 7.69 lb ) |
Размеры (Д х Ш х В) | 43.24 x 25.72 x 4.40 cm (17.02 x 10.13 x 1.73 in.) |
Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Описание и спецификации продукта
cs1798_17916_rack_kvm_switch_ds_en.pdf (1.28 MB)Руководство пользователя
cs1798-cs17916_um_w-2019-04-22.pdf (3.7 MB)Краткое руководство по установке
cs1798_17916_rack_kvm_switch_qsg.pdf (3.29 MB)Чертеж в формате CAD
CS1798-ASM-V02_WEB.pdf (92.07 KB)Обновление микропрограммы
Опис. | Версия | Дата выпуска | Имя файла |
Firmware Upgrade | v1.2.115 | 2019-07-25 | cs1798_17916_v1.2.115.zip |
Firmware Upgrade | v1.2.114 | 2019-07-04 | cs1798_17916_v1.2.114.zip |
Firmware Upgrade | v1.2.113 | 2018-10-25 | cs1798_17916_v1.2.113.zip |
Firmware Upgrade | v1.2.111 | 2018-04-19 | cs1798_17916_v1.2.111.zip |
Firmware Upgrade | v1.1.109 | 2018-01-03 | cs1798_17916_v1.1.109.zip |
Firmware Upgrade | v1.1.107 | 2017-03-28 | cs1798_17916_v1.1.107.zip |
Firmware Upgrade | v1.1.106 | 2017-03-16 | cs1798_17916_v1.1.106.zip |
Firmware Upgrade | v1.1.105 | 2016-12-02 | cs1798_17916_v1.1.105.zip |
Firmware Upgrade | v1.1.104 | 2016-05-18 | cs1798_17916_v1.1.104.zip |
Firmware Upgrade | v1.1.101 | 2015-06-15 | cs1798_17916_v1.1.101.zip |
Firmware Upgrade | v1.0.063 | 2014-08-19 | cs1798_17916_v1.0.063.zip |
