Преобразователь интерфейса USB–RS-422/485 (1,2 м)


UC485
  • Преобразует USB-порт в COM-порт типа RS-422 или RS-485
  • Быстрая передача данных через COM-порт – до 921,6 Кбит/с
  • В комплект поставки входит адаптер-переходник DB-9(гнездо) — клеммный разъем, облегчающий подключение проводов
  • Поддержка режима Terminal/ECHO с помощью переключателя режимов
Features-Icon_20-USB-2.0
Features-Icon_22-RS422-RS485-Functionality
Features-Icon_45-Bus-Powered

Отправить запрос

Конвертер интерфейса UC485, это высококачественный промышленный кабель-адаптер, предназначенный для мгновенного добавления порта RS-422/485 на Ваш ПК или ноутбук через USB-порт. Питание адаптера осуществляется по USB-соединению, что избавляет от необходимости использования внешнего источника питания.

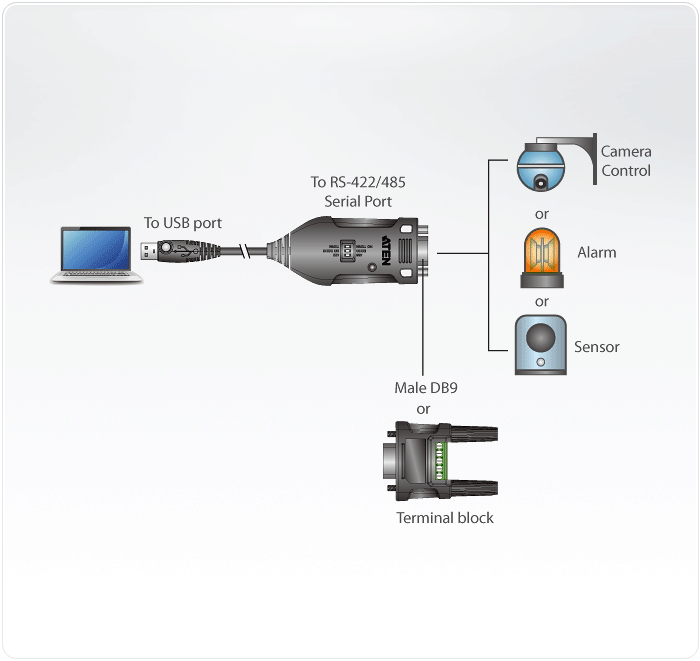

Конвертер интерфейса UC485 позволяет использовать одно USB-соединение для создания последовательного подключения в соответствии с принципом Plug-and-play, без дополнительных кабелей или сложной установки устройств. С его помощью можно подсоединить любое устройство с интерфейсом RS-485 или RS-422 к USB-порту Вашего компьютера, без прекращения работы и не испытывая проблем с вводом-выводом или драйверами. Это идеальное решение для подключения промышленных устройств, таких как лабораторные машины, измерительное оборудование, автоматизированные системы, устройства для мониторинга и для многих других критически важных применений.

ПРИМЕЧАНИЕ
Если Ваше ядро Linux между v2.6.15 ~ v5.4 и Ваше устройство имеет новую версию чипсета, обновите драйвер Linux
Примечание: этот драйвер работает только с устройством на чипсете 2021 или более поздней версии.
Воспользуйтесь ссылкой ниже, чтобы определить версию чипсета вашего устройства
https://eservice.aten.com/eServiceCx/Common/FAQ/view.do?id=18695

Сравнение продуктов

Комплектация

  • 1x преобразователь интерфейса USB–RS-422/485 (1,2 м)
  • 1x адаптер клеммного разъема
  • 1x руководство пользователя
  • Преобразует USB-порт в COM-порт типа RS-422 или RS-485
  • Быстрая передача данных через COM-порт – до 921,6 Кбит/с
  • В комплект поставки входит адаптер-переходник DB-9(гнездо) — клеммный разъем, облегчающий подключение проводов
  • Поддержка режима Terminal/ECHO с помощью переключателя режимов
  • Поддержка Windows Vista/7 и выше, Mac и Linux
  • Подключение в режиме Plug-and-Play – не требуется внешний источник питания.
Разъемы
USB порт1 x разъем USB тип А (белого цвета)
Последовательный1 x разъем DB-9 (серебристого цвета)
Скорость обработки данныхдо 921,6 Кбит/с
Длина кабеля1.2 м
Светодиодные индикаторыСостояние питания / RS-422 (оранжевого цвета), RS-485 (зеленого цвета)
Режим мощностиПитание от шины
Спецификация USBСовместимость с USB
Температура и влажность
Рабочая температура0–40˚C
Температура хранения-20–60˚C
Влажность0–80% рт. ст. без образования конденсата
Физические свойства
КорпусПластмассовый
Масса0.09 kg ( 0.2 lb )
Размеры (Д х Ш х В)9.53 x 4.10 x 2.20 cm
(3.75 x 1.61 x 0.87 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Описание и спецификации продукта

uc485_converter_ds_en.pdf (849.85 KB)
Имя файлаДата выпуска
uc485-user-manual-w.pdf (613.32 KB) 2022-09-12

Краткое руководство по установке

UC485-USB-to-RS-422-485-Adapter-qsg.pdf (1.06 MB)

Чертеж в формате CAD

UC485-ASM-V01_WEB-20170706.pdf (42.87 KB)
ОСОпис.ВерсияДата выпускаИмя файла
Драйверы и ПО для Linux
Linuxv3.02022-08-05 uc485_linux_GC_v3.0.zip
ПО для Mac
MacOSMac OS X 11 Big Surv1.7.02021-08-19 uc485_mac_setup_v1.7.0.zip
MacOSMac OS X 10.13V1.6.32018-09-25 aten_uc485_v1.6.3.zip
Драйверы и ПО для Windows
Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10Software Upgradev1.0.0882021-08-06 uc485_windriver_v1.0.088.zip
Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10Software Upgradev1.0.0872021-03-09 uc485_windriver_v1.0.087.zip
Windows 8, Windows 10, Windows 8.1, Windows 7, Windows VistaSoftware UpgradeV1.0.0862020-10-20 uc485_windriver_v1.0.086.zip
Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10Software Upgradev1.0.0852018-03-01 uc485_windriver_v1.0.085.zip
Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows XPSoftware Upgradev1.0.0832017-11-08 uc485_windriver_v1.0.083.zip
