HDMI-HDBaseT-Lite-Empfänger mit Scaler (1080p bei 70 m) (HDBaseT Klasse B)
VE805R
- Scaler – bietet eine Skalierungsfunktion zur nahtlosen Integration einer Videowand mit verschiedenen Ausgabeformaten
- Seamless Switch™ – Wechsel in fast Echtzeit für kontinuierliche Videostreams, Echtzeitwechsel und stabile Signalübertragungen*
- Videowand – bietet konfigurierbare Videowandprofile, die für benutzerdefinierte Layouts via Point-n-Klick Web GUI verfügbar sind*
Der VE805R HDMI HDBaseT-Lite Empfänger mit Scaler kann mit ATEN HDMI HDBaseT Produkten kombiniert werden, um Ihre HDMI Anzeige bis zu 60 m von Ihrem HDMI Quellgerät über ein Cat 5e/6a Kabel anzeigen zu lassen.

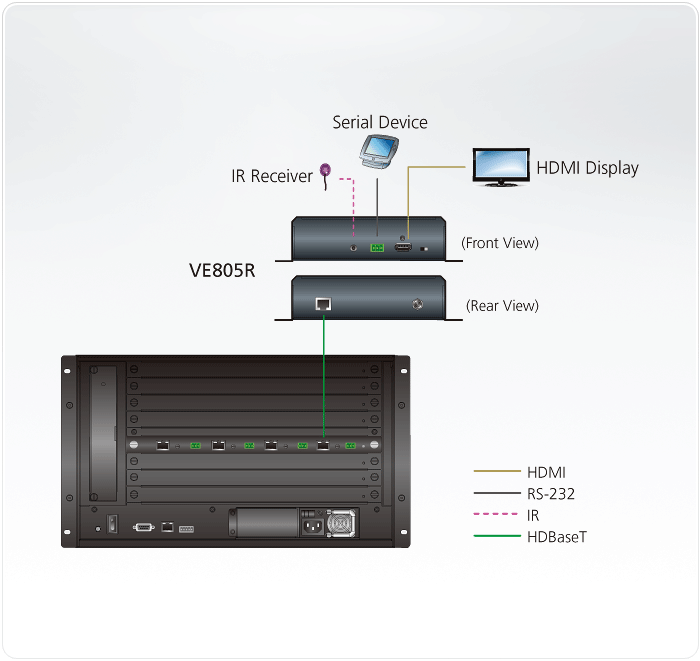

Mit dem integerierten Scaler unterstützt der VE805R die Skalierung von Anzeigen unterschiedlicher Videoauflösungen. Zusammen mit der ATEN VM8514 HDBaseT Ausgabekarte unterstützt er Videowandintegration und Seamless Switch™ Funktionen. Zudem ist der VE805R mit RS-232 und IR Signal Passthrough ausgestattet, womit RS-232 und IR Kanäle entweder von der Fernbedienung für das lokale Gerät oder vom lokalen Gerät für die Fernbedienung gesteuert werden können, um eine bidirektionelle Steuerung des Quell- oder Anzeigegerätes zu erreichen.
Lieferumfang
- 1x VE805R HDMI HDBaseT-Lite Empfänger mit Scaler
- 1x 0AD6-1F05-26EG Netzteil
- 1x 2XRT-0003G IR IR Sender
- 1x 2XRT-0004G IR IR Empfänger
- 1x Anschlussblock
- 1x Benutzeranleitung
- Erweitert HDMI, RS-232 und IR-Signale bis zu 70 m über ein einzelnes Cat 5e/6/6a Kabel
- HDMI (3D, Deep Color); HDCP 1,4 konform
- Überragende Videoqualität – 1080p bei 60 m (Cat 5e/6); 70 m (Cat 6a)
- Scaler – skaliert Videos mit unterschiedlichen Auflösungen auf ihre optimale Ausgabe für die Anzeige und zur Vermeidung eines schwarzen Bildschirms*
- Videowand – verfügt über Videowandprofile, die benutzerdefinierte Bildschirmlayouts über eine intuitive Web GUI ermöglichen**
- Seamless Switch™ – Wechsel in fast Echtzeit für kontinuierliche Videostreams, Echtzeitwechsel und stabile Signalübertragungen**
- HDBaseT Anti-Jamming – widersteht Signalstörungen bei Übertragungen von hochqualitativem Video durch HDBaseT Technologie
- Bidirektionaler RS-232 Kanal – ermöglicht die Steuerung über serielle Terminals oder serielle Geräte, z.B. Touchscreens und Strichcodeleser
- Bidirektionaler IR Kanal – IR Übertragung wird pro Richtung gleichzeitig verarbeitet***
- Firmware-Upgrade möglich
- Integrierter 8 KV/15 KV ESD Schutz
- Plug-and-Play
- Rack-Montage möglich
Hinweis:
1. Videos werden möglicherweise nicht in Reichweite angezeigt, wenn Seamless Switch™ oder Videowand aktiviert ist. In diesem Fall passen Sie bitte die Anzeigeeinstellungen Ihres Geräts an.
2. Die Seamless Switch™ und Videowand Funktionen sind verfügbar, wenn der VE805R mit ATEN HDBaseT Matrix verwendet wird. Weitere Informationen entnehmen Sie bitte der Kompatibilitätsliste unten
3. Unterstützt Vollfrequenz IR Signale von 30 KHz bis 56 KHz.
Videoeingang | |
Schnittstellen | 1 x RJ-45-Buchse (Silbern) |
Impedanz | 100 Ώ |
Videoausgang | |
Schnittstellen | 1 x HDMI Typ-A Buchse (Schwarz) |
Impedanz | 100 Ώ |
Max. Entfernung | 3 m (2L-7D03H) |
Video | |
Max. Datenrate | 6,75 Gbps (2,25 Gbps pro Lane) |
Max. Pixeltakt | 225 MHz |
Konformität | HDMI (3D, Deep Color) HDCP 1.4-kompatibel HDBaseT-kompatibel |
Max. Auflösungen / Entfernung | Bis 1080p bei 60 m (Cat. 5e/6); 70 m (Cat. 6a) |
Steuerung | |
RS-232 | 1 x Anschluss mit unverlierbaren Schrauben, 3-polig |
IR | 1 x Mini-Stereobuchse (Schwarz) |
Schalter | |
Firmware-Aktualisierung | 1 x Schiebeschalter |
Anschlüsse | |
Stromversorgung | 1 x Gleichspannungsanschluss (Silbern) |
Stromverbrauch | DC5V:8.36W:39BTU |
Umgebung | |
Betriebstemperatur | 0 - 50 ℃ |
Aufbewahrungstemperatur | -20 - 60 ℃ |
Feuchtigkeit | 0 - 80% relative Luftfeuchte, nicht kondensierend |
Physikalische Eigenschaften | |
Gehäuse | Metall |
Gewicht | 0.81 kg ( 1.78 lb ) |
Abmessungen (L x B x H) | 17.74 x 16.92 x 4.20 cm (6.98 x 6.66 x 1.65 in.) |
Hinweis | Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden. |
Datenblatt
ve805r_extender_ds_en.pdf (502.65 KB)Kurzanleitung
ve805r_extender_qsg.pdf (1.88 MB)CAD-Zeichnung
VE805R-ASM-V02_WEB.pdf (33.9 KB)Firmware
Beschr. | Ver. | Veröffentlichungsdatum | Dateiname |
Firmware Upgrade | v2.2.211 | 2019-03-27 | ve805r_v2.2.211_exe.zip |
Firmware Upgrade | v2.2.211 | 2019-03-27 | ve805r_v2.2.211_fw.zip |
Firmware Upgrade | v2.1.209 | 2019-01-11 | ve805r_v2.1.209_exe.zip |
Firmware Upgrade | v2.1.209 | 2019-01-11 | ve805r_v2.1.209_fw.zip |
Firmware Upgrade | v2.1.202 | 2017-01-10 | ve805r_v2.1.202.fw |
Firmware Upgrade | v2.1.202 | 2017-01-10 | ve805r_v2.1.202.zip |
Firmware Upgrade | V2.0.199 | 2016-08-29 | ve805r_v2.0.199.zip |
Firmware Upgrade | V2.0.199 | 2016-08-29 | ve805r_v2.0.199.fw |
Firmware Upgrade | V1.1.103 | 2016-04-20 | ve805r_v1.1.103.zip |
Firmware Upgrade | v1.0.066 | 2015-06-16 | ve805r_v1.0.066.zip |
