Commutateur VGA/audio 8 ports avec commutation automatique
VS0801A
- Affiche le contenu vidéo de huit ordinateurs maximum sur un seul périphérique d’affichage VGA
- Commutation rapide et simple entre les sources VGA/audio à l'aide des boutons-poussoirs du panneau avant, des commandes RS-232, de la télécommande infrarouge ou du câble de commutation de port*
- Prise en charge du son stéréo
- Qualité vidéo supérieure : jusqu'à 2048 x 1536 à 60 Hz

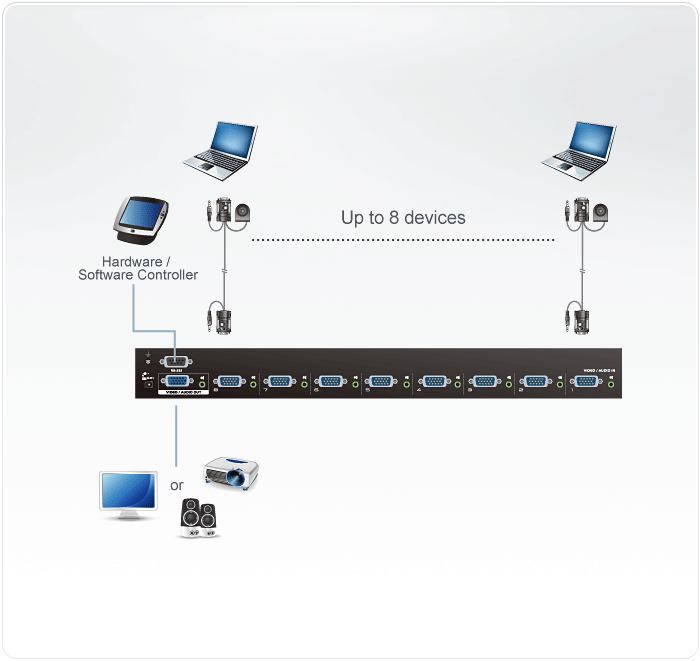

En mesure de raccorder huit ordinateurs portables sources à un seul et même moniteur ou projecteur avec une prise en charge totale de l’audio, le commutateur VGA à 8 ports à commutation automatique VS0801A, vous permettra de basculer rapidement d’un périphérique à un autre, dans toutes les situations où, à des fins de présentation, vous aurez besoin de lire plusieurs supports audio/vidéo en même temps, comme par exemple dans les salles de réunion, les centres multimédias, les salles de classe, etc.
Le VS0801A présente un port série RS-232 bidirectionnel intégré pour un contrôle système de haut niveau et le contrôle RS-232 avancé. La possibilité d’utiliser des systèmes de contrôle série haut de gamme par le biais de commandes RS-232 permet au commutateur VS0801A d’être contrôlé par des systèmes secondaires avec des fonctions avancées telles que la détection des dispositifs sous tension, la commutation automatique et le verrouillage des boutons-poussoirs. La télécommande infrarouge, les boutons-poussoirs très pratiques situés sur le panneau avant et le nouveau câble VGA de commutation de port vous permettent de basculer rapidement et facilement entre les différentes sources VGA/audio, tandis que les voyants du panneau avant vous permettent de visualiser en un coup d’œil le périphérique source.
Contenu du paquet
- 1 x VS0801A commutateur VGA à 8 ports à commutation automatique
- 1 x 2XRT-0007G télécommande infrarouge
- 1 x 0AD6-1605-09EG adaptateur secteur
- 1 x kit de montage
- 1 x manuel d’utilisation
- Affiche le contenu vidéo de huit ordinateurs maximum sur un seul périphérique d’affichage VGA
- Commutation rapide et simple entre les sources VGA/audio à l'aide des boutons-poussoirs du panneau avant, des commandes RS-232, de la télécommande infrarouge ou du câble de commutation de port*
- Prise en charge du son stéréo
- Port série RS-232 bidirectionnel intégré pour un contrôle système de haut niveau
- Contrôle RS-232 :
• Détection des dispositifs sous tension : si une source VGA est éteinte, le commutateur VS0801A passe automatiquement à la source allumée suivante
• Commutation automatique : permet de déterminer la priorité pour la commutation automatique à un port connecté
• Verrouillage des boutons-poussoirs : permet de verrouiller les boutons-poussoirs du panneau avant pour qu’ils ne puissent pas être utilisés - Prend en charge une bande passante jusqu’à 300 MHz pour garantir une qualité vidéo optimale
- Qualité vidéo supérieure : jusqu'à 2048 x 1536 à 60 Hz
- Transmission longue distance : jusqu'à 30 m
- Prend en charge les moniteurs VGA, SVGA, XGA, SXGA, UXGA, WUXGA et Multisync
- DynaSync™ vidéo : technologie exclusive ATEN qui élimine les problèmes d’affichage au démarrage et optimise la résolution au moment des changements de port
- Prend en charge le DDC dynamique pour surveiller et recevoir les informations EDID actualisées provenant des périphériques d’affichage
*Remarque : le câble VGA de commutation de port n’est pas fourni et doit être acheté à part
Entrée vidéo | |
Interfaces | 8 x HDB-15 mâle (Bleu) |
Impédance | 75 Ω |
Distance maxi. | 1,8 m |
Sortie vidéo | |
Interfaces | 1 x HDB-15 femelle (Bleu) |
Impédance | 75 Ω |
Vidéo | |
Bande passante maxi. | 300 MHz |
Résolution maxi. | Jusqu'à 1920 x 1440 |
Distance maxi. | Jusqu’à 30 m |
Audio | |
Entrée | 8 x Mini Jack stéréo femelle (Vert) |
Sortie | 1 x Mini Jack stéréo femelle (Vert) |
Contrôle | |
RS-232 | Connecteur : 1 x DB-9 femelle (Noire) Débit en bauds et protocole : Débit en bauds : 19200, Bits de données : 8, Bits d'arrêt : 1, Parité : Non, contrôle de flux : Non |
Connecteurs | |
Alimentation | 1 x Fiche CC |
Consommation électrique | DC5.3V:1.01W:5BTU |
Environnement | |
Température de fonctionnement | 0 - 50°C |
Température de stockage | -20 - 60°C |
Humidité | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Métal |
Poids | 2.10 kg ( 4.63 lb ) |
Dimensions (L x l x H) | 43.70 x 15.98 x 4.40 cm (17.2 x 6.29 x 1.73 in.) |
Lot par carton | 3 pièces |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Exemples de réussites
Fiches techniques
vs0801a_video_switch_ss_en.pdf (678.76 KB)Manuel de l'utilisateur
vs0801a_RS-232-s_2013-08-09.pdf (1.22 MB) vs0801a_um_w-2019-04-29.pdf (2.03 MB)Quick Start Guides
vs0801a_video_switch_qsg.pdf (2.87 MB)Dessin de CAO
VS0801A-ASM-V02_WEB.pdf (32.78 KB)Firmware
Desc. | Ver. | Date de sortie | Nom de fichier |
Firmware Upgrade | v1.1.103 | 2021-03-22 | vs0801a_upgrade_for_windows_v1.1.103.zip |
Firmware Upgrade | v1.1.102 | 2018-01-03 | vs0801a_upgrade_for_windows_v1.1.102.zip |
Firmware Upgrade | v1.1.101 | 2015-09-14 | vs0801a_for_windows_v1.1.101.zip |
Firmware Upgrade | v1.0.065 | 2014-10-03 | vs0801a_for_windows_v1.0.065.zip |
Firmware Upgrade | v1.0.064 | 2014-02-14 | vs0801a_for_windows_v1.0.064.zip |
Logiciels et pilotes
OS | Desc. | Ver. | Date de sortie | Nom de fichier |
Autres | ||||
Windows | RS-232 Control Tool | v1.0.063 | 2014-02-14 | vs0801a_rs-232controltool_v1.0.063_setup_v1.0.063.zip |
