Séparateur VGA/audio 8 ports (450 MHz)
VS0108
- Une entrée vidéo vers 8 sorties vidéo
- Qualité vidéo supérieure : jusqu'à 1920 x 1440 à 60 Hz
- Prend en charge une largeur de bande jusqu’à 400 MHz pour de hautes performances vidéo
- Prise en charge du son stéréo

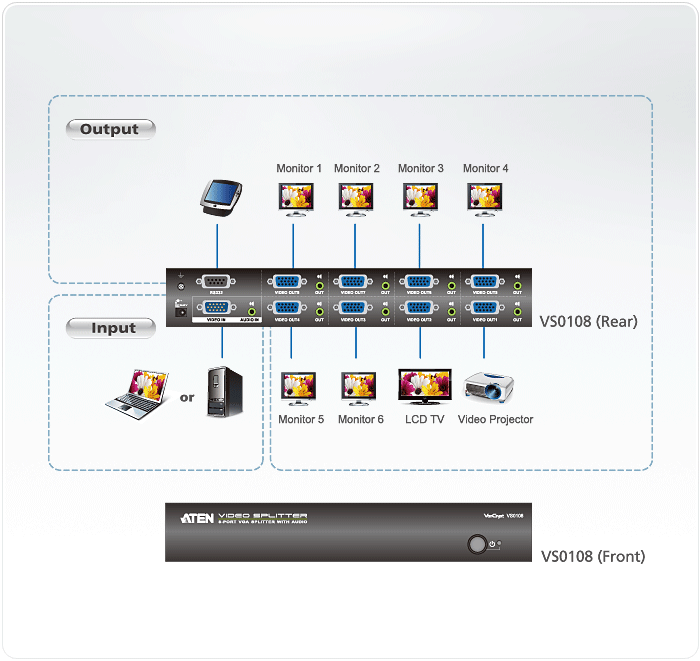

Le répartiteur VGA à 8 ports avec audio VS0108 d’ATEN est un répartiteur VGA qui permet à un signal VGA vidéo et audio d’être envoyé à huit écrans avec un contrôle stéréo indépendant. Le répartiteur prend en charge une largeur de bande vidéo pouvant aller jusqu’à to 450 MHz, ce qui garantit une qualité vidéo optimale supportée par des résolutions jusqu’à 1920x1440.
En outre, pour une intégration complète des systèmes, le contrôle série est rendu standard grâce aux ports RS-232 intégrés du VS0108, qui permettent au répartiteur d’être contrôlé depuis un contrôleur haut de gamme ou un ordinateur.
Le VS0108 est parfaitement adapté aux salles de conférences, aux lieux de formation et aux systèmes de diffusion multi-écran, avec sa possibilité d’installation en cascade jusqu’à trois niveaux qui permet d’envoyer un signal vidéo à jusqu’à 512 écrans d’affichage tout en préservant la meilleure qualité possible.
Contenu du paquet
- 1x répartiteur VGA à 8 ports avec audio
- 1x 0AD8-1605-24M1 adaptateur secteur
- 1x manuel d’utilisation
- Une entrée vidéo vers 8 sorties vidéo
- Qualité vidéo supérieure : jusqu'à 1920 x 1440 à 60 Hz
- Prend en charge une largeur de bande jusqu’à 450 MHz pour de hautes performances vidéo
- Transmission longue distance : jusqu'à 30 m *
- Prise en charge des moniteurs VGA, SVGA, UXGA, WUXGA et MultiSync
- Technologie EDID Expert : sélectionne les paramètres EDID optimaux pour un démarrage en douceur et une qualité d’affichage maximale
- Extensible : jusqu’à 512 écrans vidéo
- Présence d’un port série RS-232 pour les contrôles de commandes **
- Contrôle de chaîne RS-232 : utilisation de commandes RS-232 pour contrôler des périphériques installés en cascade par le biais d’un câble VGA
- Prise en charge du son stéréo
- Plug & Play : aucune installation de logiciel n'est requise
Remarque :
* l’envoi de contenus vidéo sur de très longues distances en utilisant un câble VGA peut entraîner une légère dégradation des signaux et de la qualité vidéo
** Les instructions d’utilisation de l’application et de l’interface utilisateur graphique du VS0108 peuvent être téléchargées sur le site Internet d’ATEN (www.aten.com)
Entrée vidéo | |
Interfaces | 1 x HDB-15 mâle (Bleu) |
Impédance | 75 Ω |
Distance maxi. | 1,8 m |
Sortie vidéo | |
Interfaces | 8 x HDB-15 femelle (Bleu) |
Impédance | 75 Ω |
Vidéo | |
Bande passante maxi. | 450 MHz |
Résolution maxi. | Jusqu'à 1920 x 1440 |
Distance maxi. | Jusqu’à 30 m |
Audio | |
Entrée | 8 x Mini Jack stéréo femelle (Vert) |
Sortie | 8 x Mini Jack stéréo femelle (Vert) |
Contrôle | |
RS-232 | 1 x DB-9 femelle (Noire) |
Paramètres EDID | Mode EDID : Port 1 / Auto / Par défaut |
Connecteurs | |
Alimentation | 1 x Fiche CC |
Consommation électrique | DC5.3V:2.18W:10BTU |
Environnement | |
Température de fonctionnement | 0-50°C |
Température de stockage | -20 - 60°C |
Humidité | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Métal |
Poids | 0.87 kg ( 1.92 lb ) |
Dimensions (L x l x H) | 26.00 x 7.61 x 4.40 cm (10.24 x 3 x 1.73 in.) |
Lot par carton | 10 pièces |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Fiches techniques
vs0102_0104_0108_video_splitter_ds_en.pdf (1.27 MB)Manuel de l'utilisateur
vs0102-0104-0108-s_2013-01-03.pdf (1.17 MB) vs0102-0104-0108-rs-232-s_2013-01-03.pdf (1.47 MB)Quick Start Guides
vs0102_0104_0108_video_splitter_qsg.pdf (4.16 MB)Dessin de CAO
VS0108-ASM-V02_WEB.pdf (29.91 KB)Logiciels et pilotes
OS | Desc. | Ver. | Date de sortie | Nom de fichier |
Autres | ||||
RS-232 Control Tool | v1.0.062 | 2015-04-02 | vs0102_0104_0108_rs-232_controltool_v1.0.062_setup.zip | |
RS-232 Control Tool | v1.0.061 | 2013-12-02 | vs0102_0104_0108_rs-232_controltool_v1.0.061_setup.zip |
