Émetteur-récepteur HDMI / USB HDBaseT 3.0 True 4K


VE1843
  • Prolonge les signaux HDMI True 4K non compressés jusqu’à 100 m sur un seul câble Cat 6A (câble Cat 6A U/ FTP*/ ATEN 2L-29330 Cat 6A certifié HDBaseT 3.0) avec une latence nulle
  • Conforme aux normes HDBaseT 3.0 - transmet des signaux vidéo de haute qualité, IR pleine gamme, RS-232 bidirectionnel, Gigabit, Ethernet, audio stéréo indépendant et USB 2.0 en dérivation
  • Qualité vidéo supérieure : jusqu’à 4 096 x 2 160 à 60 Hz (4:4:4) ; prise en charge de HDR, HDR 10+, Dolby Vision
  • Prend en charge les fonctions d’intégration/extraction audio HDMI
  • Toutes les fonctionnalités

Ajouter au panier de devis
MSRP:Quote Upon Request
40-4K (True)
60-HDR
FR-Environmental-new-Logo1
FR-Environmental-new-Logo2
HDBaseT3
HDMI
hdbaset
True_4K
Product_sBanner_HDBaseT

En tant que premier émetteur-récepteur vidéo d’ATEN, le VE1843 est doté de la toute dernière technologie HDBaseT 3.0, ce qui permet aux utilisateurs de configurer facilement l’appareil pour qu’il devienne un transmetteur ou un récepteur en fonction de la solution audiovisuelle dont ils ont besoin, tout en permettant une transmission HDMI True 4K non compressée jusqu’à 100m/328ft avec une latence nulle via un seul câble Cat 6A U/FTP. Grâce à sa conception matérielle orientée vers l’utilisateur et à sa durabilité accrue, ce nouveau modèle est spécialement conçu pour les espaces qui nécessitent une transmission de signaux longue distance, mais de haute qualité, avec une installation facile et un fonctionnement ininterrompu, comme les salles de conférence, les auditoriums, les salles de banquet et les musées.

* Cat 6A U/FTP est le réglage recommandé. La nature asymétrique et le blindage entre paires du FTP permettent d’obtenir un meilleur niveau de diaphonie proche (NEXT, côté source) et de diaphonie lointaine (FEXT, côté récepteur) nécessaires pour obtenir les performances et la distance maximales.



Une unité, deux configurations

Le VE1843 intègre les fonctions d’un transmetteur et d’un récepteur dans une seule unité pour que les utilisateurs puissent facilement le configurer dans la direction (Tx / Rx) requise et profiter d’un déploiement plus flexible avec des matrices vidéo, des distributeurs, etc.

True 4K HDMI non compressé avec HDR @100 m

Le VE1843 offre une qualité vidéo supérieure, même lorsque les périphériques de sortie sont éloignés, en délivrant du True 4K @ 60 Hz 4:4:4 HDMI non compressé avec HDR jusqu’à 100 m/328 ft sur un câble Cat 6A U/FTP sans latence.



Un câble pour tout transmettre

Simplifiez les installations complexes et profitez d’un contrôle multi-signaux en utilisant un câble Cat 6A U/FTP pour étendre les signaux, y compris la vidéo haute qualité, l’audio, l’IR, le RS-232, l’Ethernet Gigabit et l’USB 2.0 pour la gestion des équipements situés à distance.

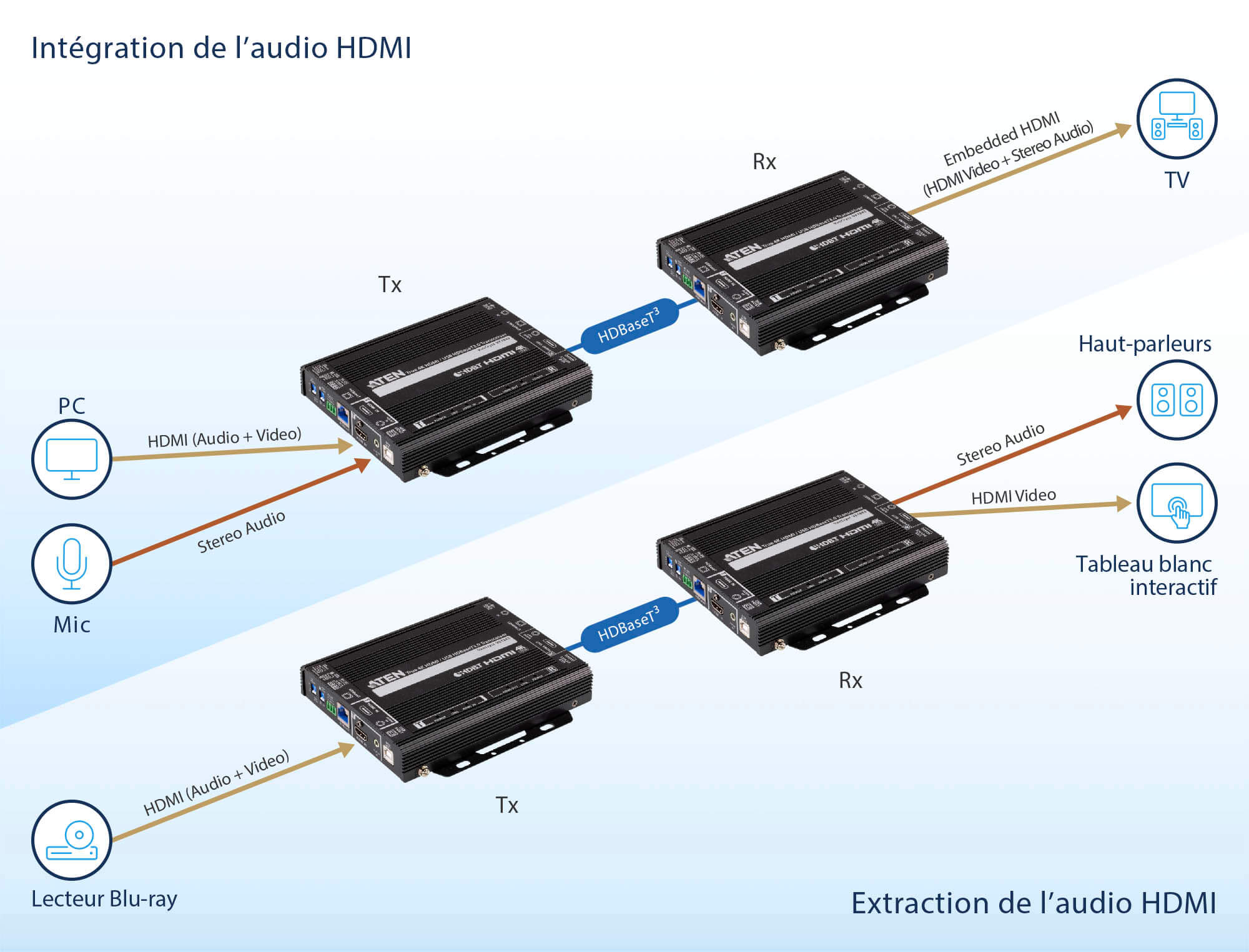

Intégration et extraction de l’audio HDMI

Le VE1843 est doté de fonctions d’intégration et d’extraction de l’audio HDMI, permettant aux utilisateurs d’intégrer facilement une source audio distincte au contenu vidéo pour des applications telles que la formation et l’éducation, ou d’extraire un signal audio de la source d’entrée HDMI et de le transmettre à un amplificateur ou à un haut-parleur pour améliorer la qualité du son.



Boîtier dissipateur thermique à ailettes sans ventilateur sur mesure

Le VE1843 empêche la surchauffe et les dysfonctionnements du ventilateur, qui arrêteraient le fonctionnement, assurant ainsi une dissipation thermique efficace et une transmission du signal sans interruption, tout en améliorant la durabilité.

Une conception axée sur l’utilisateur dans les moindres détails

Le VE1843 est conçu pour être facile à utiliser, notamment grâce à l’étiquetage explicatif pour une meilleure reconnaissance intuitive des ports, aux supports intégrés pour un montage facile, aux voyants lumineux pour un diagnostic rapide et à un espace dédié sur la face avant pour écrire des étiquettes afin de faciliter la reconnaissance et la gestion des périphériques.

Applications

Le VE1843 est idéal pour les présentations vidéo de petite et moyenne taille dans les salles de conférence, les espaces publics et d’autres applications nécessitant une transmission de signaux de haute qualité jusqu’à 100 m/328 ft.

Comparaison de produits

Contenu du paquet

  • 1x transmetteur-récepteur VE1843 True 4K HDMI / USB HDBaseT 3.0
  • 1x bornier RS-232
  • 1x jeu de repose-pieds (4 pièces)
  • 1x câble USB Type-B vers USB Type-A
  • 1x adaptateur d’alimentation
  • 1x émetteur IR
  • 1x récepteur IR
  • 1x manuel d’instructions pour l’utilisateur

Le VE1843 est le premier émetteur-récepteur vidéo d’ATEN et intègre les fonctions d’un transmetteur et d’un récepteur dans un seule appareil. Cette combinaison permet aux utilisateurs de configurer facilement l’appareil pour qu’il devienne un transmetteur ou un récepteur en fonction de leur solution AV, et de profiter d’un déploiement plus flexible et d’une utilisation efficace avec les matrices vidéo, les distributeurs vidéo, etc.

Conçu avec la technologie HDBaseT 3.0, le VE1843 ne se contente pas de prolonger les signaux non compressés True 4K jusqu’à 100 m sur un seul câble Cat 6A (câble Cat 6A U/FTP*/ ATEN 2L-29330 Cat 6A certifié HDBaseT 3.0) avec une latence nulle, mais transmet également les signaux IR, RS-232, Ethernet, audio indépendant et USB avec les dernières normes HDBaseT. Pour une transmission stable du signal HDMI, le VE1843 garantit des visuels de haute qualité et une extension fiable en prenant en charge HDCP 2.3, 3D, Deep Color, HDR, HDR 10+, et Dolby Vision. En outre, le VE1843 est équipé de fonctions d’intégration/extraction audio HDMI, permettant aux utilisateurs d’adapter de manière flexible des combinaisons audio/vidéo appropriées en fonction des différents environnements. Pour garantir des opérations ininterrompues, la conception du dissipateur thermique à ailettes sans ventilateur empêche la surchauffe et augmente ainsi sa fiabilité.

Grâce aux avantages ci-dessus, le VE1843 augmente le potentiel des applications audiovisuelles tout en simplifiant les installations complexes. Cela fait du VE1843 une solution idéale pour les salles de conférence, les auditoriums, les amphithéâtres, les musées, les salles d’exposition et tout autre endroit nécessitant une transmission de haute qualité et une application facile à utiliser.



  • Prolonge les signaux HDMI True 4K non compressés jusqu’à 100 m sur un seul câble Cat 6A (câble Cat 6A U/ FTP*/ ATEN 2L-29330 Cat 6A certifié HDBaseT 3.0) avec une latence nulle
  • Souplesse de déploiement : peut être configuré comme transmetteur ou récepteur en fonction de la solution audiovisuelle
  • Conforme aux normes HDBaseT 3.0 - transmet des signaux vidéo de haute qualité, IR pleine gamme, RS-232 bidirectionnel, Gigabit Ethernet, audio stéréo indépendant et USB 2.0 en dérivation
  • HDMI (3D, Deep Color, 4K/60 Hz) ; conforme à la norme HDCP 2.3
  • Qualité vidéo supérieure : jusqu’à 4 096 x 2 160 à 60 Hz (4:4:4) ; prise en charge de HDR, HDR 10+, Dolby Vision
  • Prend en charge les fonctions d’intégration/extraction audio HDMI
  • Prend en charge la sortie locale HDMI
  • Conforme à la norme USB 2.0 pour une compatibilité avec une large gamme de périphériques USB
  • Indication par voyant de l’état des signaux HDBaseT et HDMI pour une reconnaissance plus facile
  • Boîtier dissipateur thermique à ailettes sans ventilateur - augmente la durabilité et la fiabilité en évitant la surchauffe, les dysfonctionnements du ventilateur et les bruits
  • Prend en charge des taux de rafraîchissement extrêmement élevés jusqu’à 240 Hz pour l’écran connecté
  • Mise à niveau du firmware
  • Protection ESD intégrée 8 KV/15 KV
  • Plug-and-play
  • Rackable

    * Cat 6A U/FTP est le réglage recommandé. La nature asymétrique et le blindage entre paires du FTP permettent d’obtenir un meilleur niveau de diaphonie proche (NEXT, côté source) et de diaphonie lointaine (FEXT, côté récepteur) nécessaires pour obtenir les performances et la distance maximales.
Entrée vidéo
Interfaces1 HDMI type A femelle (noir)
Impédance100 Ω
Distance maxi.5m
Sortie vidéo
Interfaces1 HDMI type A femelle (noir)
Impédance100 Ω
Distance maxi.5m
Vidéo
Débit de données maxi.18 Gbps (6 Gbps par voie)
Horloge pixel maxi.600 MHz
ConformitéHDMI (3D, Deep Color, 4K/60 Hz) ; 4K HDR
Compatible HDCP2.3
Résolution maxi.4096 x 2160 @ 60 Hz (4:4:4)
3840 x 2160 @ 60 Hz (4:4:4)
Résolutions maxi. / DistanceJusqu’à 4K x 2K @ 60 Hz (4:4:4) @100 m (câble HDBaseT3 certifié Cat 6a / câble ATEN 2L-29330 Cat 6a)
Audio
Entrée1 HDMI type A femelle (noir)
1 audio stéréo (mini prise stéréo femelle, verte)
Sortie1 HDMI type A femelle (noir)
1 audio stéréo (mini prise stéréo femelle, verte)
Connecteurs
Unité vers unité1 RJ-45 femelle
Alimentation1 prise CC (noir) avec verrouillage
Contrôle
Canal RS-232Connecteur : 1 bornier, 3 pôles
Vitesse de transmission : 19200, bits de données:8,
Bits d’arrêt:1, pas de parité ni de contrôle de flux
Canal IR1 mini prise stéréo femelle (bidirectionnelle, noire)
Transmission pleine gamme 30 K ~56 KHz
Canal Ethernet1 GbE (RJ45 femelle)
Canal USB1 USB Type B femelle (blanc, hôte)
1 USB type A femelle (blanc, périphérique)
Consommation électriqueDC12V:6,45W:40BTU/h

Remarque:
● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe.
● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Commutateurs
Sélection1 curseur - sélection TX (transmetteur) / RX (récepteur)
Sélection du mode1 curseur - sélection de l’intégration ou de l’extraction de l’audio HDMI (ON/OFF)
Mise à jour du firmware1 curseur - ON/OFF
Commutateur de mode longue portée1 curseur - ON/OFF (réservé)
DEL
Alimentation1 TX (transmetteur, vert)
1 RX (récepteur, vert)

REMARQUE : Le voyant TX ou RX s’allume pour indiquer sur quel rôle le VE1843 est réglé.
Lier1 TX (transmetteur, orange)
1 RX (récepteur, orange)
Sortie vidéo1 RX HDMI SORTIE (récepteur, orange)
Entrée vidéo1 Tx HDMI ENTRÉE (transmetteur, orange)
Environnement
Température de fonctionnement0 - 40 °C
Température de stockage-20 - 60 °C
Humidité0 - 80 % HR, sans condensation
Propriétés physiques
BoîtierMétal
Poids0,64 kg ( 1,41 lb )
Dimensions (L x l x H)17,15 x 15,09 x 3,00 cm
(6,75 x 5,94 x 1,18 po.)
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.

Résolutions d’entrée 4096 x 2160p 24/25/30/50/60Hz 1920 x 1200 @ 60Hz
3840 x 2160p 24/25/30/50/60Hz 1920 x 1200 @ 60Hz (Suppression réduite)
3840 x 2400p 60Hz 4:4:4 1600 x 1200 @ 60Hz
3840 x 2160p 50/60Hz 4:2:0 1920 x 1080 @ 60/120/240Hz
4096 x 2160p 50/60Hz 4:2:0 1680 x 1050 @ 60Hz
2560 x 1440 @ 60Hz 1400 x 1050 @ 60Hz
2560 x 1440 @ 75Hz 1400 x 900 @ 60Hz
1080p 24/25/30/50/60Hz 1280 x 1024@ 60/75Hz
1080i 50/60Hz 1280 x 800 @ 60Hz
720p 50/60Hz 1024 x 768 @ 60/70/75Hz
576p 50Hz (4:3)/(16:9) 800 x 600 @ 56/60/72/75Hz
480p 60Hz (4:3)/ (16:9) 720 x 400 @ 70Hz
　 640 x 480 @ 60/67/72/75Hz
