Extension HDMI/IR Cat 5 (1080p@40m)

VE810

Utilise des câbles Cat 5e moins chers pour connecter les unités locales et distantes
Prend en charge les signaux IR pour la télécommande
Étend 1080p de 40 m ; étend 1080i (HDTV) de 60 m
Non alimenté (ne nécessite qu'un adaptateur d'alimentation)

MSRP: Quote Upon Request

Ajouter au panier de devis

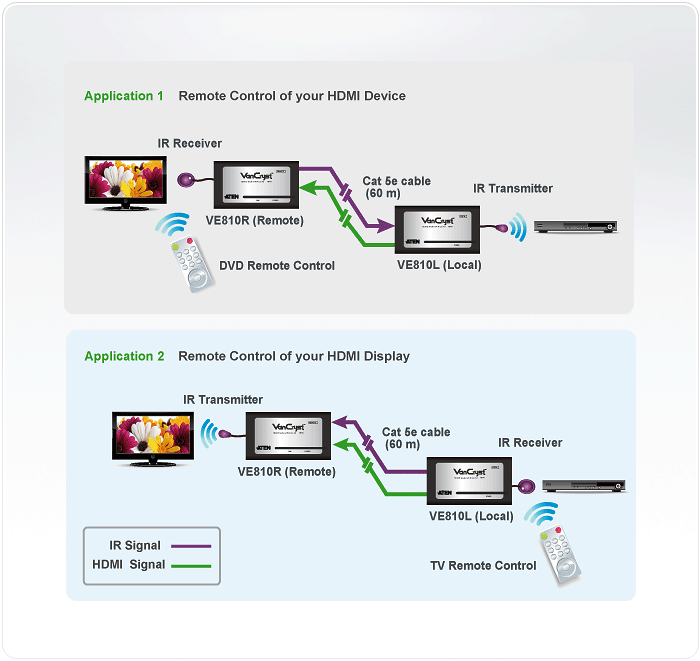

Le système d’extension HDMI VE810 vous permet d’éloigner votre périphérique d’affichage HDMI d’une distance maximale de 60 m par rapport à votre source HDMI, en utilisant deux câbles de catégorie 5e. De plus, le VE810 prend en charge la transmission des signaux par infrarouge qui permet au canal infrarouge de contrôler l’unité locale depuis l’unité distante, pour commander la source HDMI, ou de contrôler l’unité distante depuis l’unité locale, pour commander le périphérique d’affichage.

Pour plus de flexibilité et de commodité, l’installation du VE810 ne nécessite qu’un seul adaptateur secteur pour les deux unités. L’unité distante VE810R fonctionne sans qu'aucun adaptateur secteur supplémentaire ne soit nécessaire car elle est alimentée par l’unité locale VE810.

Contenu du paquet

1 système d’extension HDMI VE810L (unité locale)
1 système d’extension HDMI VE810R (unité distante)
1 adaptateur secteur 0AD6-1705-10EG (unité locale)
1 kit de montage
1 manuel d’utilisation
1 récepteur infrarouge
1 émetteur infrarouge

Connecte les unités locales et distantes via des câbles Cat 5e
HDMI (3D, Deep Color) ; conforme à HDCP
Qualité vidéo supérieure – jusqu'à 1920 x 1080 à une distance jusqu'à 40 m
Canal IR bidirectionnel pour le contrôle du signal IR sur l'unité distante – la transmission IR est traitée une direction à la fois
Le commutateur d'ajustement d'égalisation à 8 segments optimise la qualité d'affichage
Prend en charge l'audio Dolby True HD et DTS HD Master
Compatible DDC
Compatible avec tous les commutateurs et répartiteurs ATEN
Non alimenté (ne nécessite qu'un adaptateur d'alimentation)
Montable en rack

Function	VE810L	VE810R
Entrée vidéo
Interfaces	1 x HDMI Type A femelle (Noir)	N/A
Impédance	100 Ω	N/A
Distance maxi.	3 m (2L-7D03H)	N/A
Sortie vidéo
Interfaces	N/A	1 x HDMI Type A femelle (Noir)
Impédance	N/A	100 Ω
Distance maxi.	N/A	3 m (2L-7D03H)
Vidéo
Débit de données maxi.	6,75 Gbps (2,25 Gbps par voie)	6,75 Gbps (2,25 Gbps par voie)
Horloge pixel maxi.	225 MHz	225 MHz
Conformité	HDMI (3D, Deep Color) Compatible HDCP	HDMI (3D, Deep Color) Compatible HDCP
Résolutions maxi. / Distance	Jusqu'à 1080p à 40 m ; 1080i à 60 m	Jusqu'à 1080p à 40 m ; 1080i à 60 m
Audio
Entrée	1 x HDMI Type A femelle (Noir)	N/A
Sortie	N/A	1 x HDMI Type A femelle (Noir)
Contrôle
IR	1 x Mini Jack stéréo femelle (Noir)	1 x Mini Jack stéréo femelle (Noir)
Connecteurs
Alimentation	1 x Fiche CC	1 x Fiche CC
Consommation électrique	DC5V:2.41W:11BTU/h Remarque: ● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe. ● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.	DC5V:1.06W:5BTU/h Remarque: ● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe. ● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement	0 - 50 °C	0 - 50 °C
Température de stockage	-20 - 60 °C	-20 - 60 °C
Humidité	0 - 80 % d'humidité relative, sans condensation	0 - 80 % d'humidité relative, sans condensation
Propriétés physiques
Boîtier	Métal	Métal
Poids	0.16 kg ( 0.35 lb )	0.16 kg ( 0.35 lb )
Dimensions (L x l x H)	9.00 x 5.74 x 2.40 cm (3.54 x 2.26 x 0.94 in.)	9.00 x 5.74 x 2.40 cm (3.54 x 2.26 x 0.94 in.)
Lot par carton	20 pièces	20 pièces
Remarque	Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
