Convertisseur d’interface RS-232/RS-485


IC485SN
  • Transmission de données contrôlée par signal RTS
  • Prise en charge de débits en bauds jusqu’à 115,2 Kbps
  • Longueur de câble jusqu’à 1200 m
  • Sélection DCE/DTE
FR-Environmental-new-Logo1
FR-Environmental-new-Logo2
MSRP: Quote Upon Request

Ajouter au panier de devis

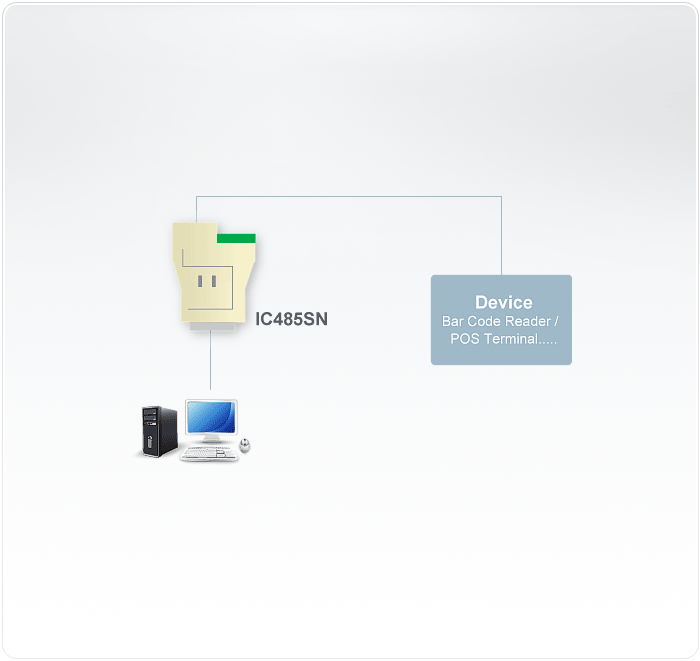

IC485SN est un convertisseur bidirectionnel pour convertir des signaux RS-232 vers et depuis des signaux RS-422/RS-485 dans des applications longue distance jusqu'à 1200 m (4000 pi) – sans avoir besoin d'une alimentation externe.

Contenu du paquet

  • 1 convertisseur bidirectionnel
  • 1 manuel d’utilisation
  • Transmission de données contrôlée par signal RTS
  • Sélection DCE/DTE
  • Sélection de liaison point à point, multi-branches (multidrop) et simplex/duplex
  • Duplex intégral à quatre fils ; semi-duplex à quatre fils
  • Faible encombrement
  • Longueur de câble jusqu’à 1200 m
  • Ne requiert pas d’alimentation
  • Prise en charge de débits en bauds jusqu’à 115,2 Kbps
  • Systèmes d'exploitation pris en charge : Windows 2000, Windows XP
Connecteurs1 DB-25 femelle (RS-232)
Bloc RS-485 / RS-422 quatre terminaux
1x RJ-11 femelle
CommutateursDCE, DTE
TxON, RxON
TxRTS, RxON
TxDTR/RTS,RxDSR/ON
Consommation électriqueDC9V:0.03W:1BTU/h

Remarque:
● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe.
● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Portée radio1200 m [4000'] (max.)
Vitesse de donnéesJusqu'à 100 kbps en dessous de 1 200 m (4 000 pi)
Environnement
Température de fonctionnement0 ~50˚C
Température de stockage-20 ~ 60˚C
Humidité0~80 % d'humidité relative, sans condensation
Propriétés physiques
BoîtierPlastique
Poids0.06 kg ( 0.13 lb )
Dimensions (L x l x H)7.90 x 5.45 x 2.10 cm
(3.11 x 2.15 x 0.83 in.)
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.

Fiches techniques

ic485sn-rs-232-rs-485-interface-converter-datasheet-en.pdf (217.88 KB)
Nom de fichier Date de sortie
ic485sn-user-manual-w.pdf (950.53 KB) 2024-04-22
