Console LCD grand écran à un seul rail et à très faible profondeur (USB, VGA)


CL3100
MSRP: Quote Upon Request
  • Lumière d'éclairage à DÉL exclusive – conçue par ATEN pour éclairer le clavier et le pavé tactile pour permettre la visibilité dans des conditions de faible luminosité
  • Console KVM intégrée avec une conception à un rail de faible profondeur et un moniteur LCD 18,5” rétroéclairé par DÉL qui vous permet de travailler dans des espaces étroits
  • Écran LCD de 18,5" avec une résolution de 1366 x 768 à 60 Hz
  • Prend en charge une console externe avec connecteurs USB / VGA ; prend en charge des résolutions d'entrée vidéo jusqu'à 1920 x 1200 à 60 Hz
ROHS
Weee

La console LCD VGA USB CL3100 est une console KVM LCD à rail unique de courte profondeur dotée d'un moniteur LCD rétroéclairé par DÉL de 18,5" avec clavier et pavé tactile intégrés. La conception à courte profondeur s'adapte à toutes les armoires d'équipement 19" et convient particulièrement aux racks peu profonds. La CL3100 offre une solution peu encombrante pour les environnements spéciaux, comme les fourgonnettes de diffusion extérieures (cars régies) et les salles de contrôle compactes.

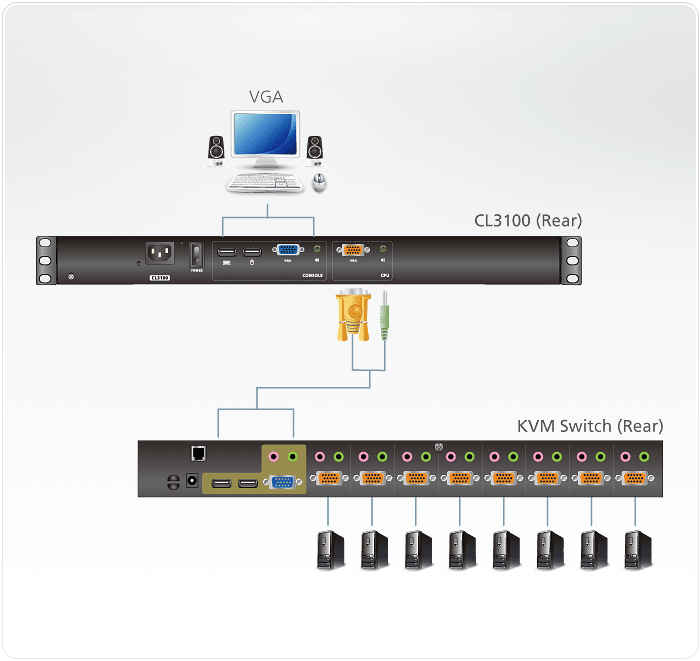

La CL3100 est une console coulissante frontale dédiée aux commutateurs KVM VGA compatibles. Pour votre confort, les utilisateurs peuvent choisir de gérer l'ordinateur à partir d'une console externe. La console CL3100 dispose d'un port pour une souris USB externe sur le panneau avant de l'appareil, tandis que les ports pour la console KVM (clavier, souris USB et écran VGA) sont prévus sur le panneau arrière. La console CL3100 comprend deux ports mini-stéréo pour la connexion de haut-parleurs.

Doté d'un riche ensemble de fonctionnalités, la CL3100 est conçu pour dépasser les exigences d'optimisation de l'espace, de déploiement adaptatif et de polyvalence opérationnelle. Elle est idéale pour les applications comme la diffusion mobile en direct dans le secteur de la radiodiffusion ou les salles de contrôle avec un espace limité dans n'importe quelle industrie.

CL3100NX : Écran LCD de 18,5" avec une résolution de 1366 x 768

Contenu du paquet

  • 1x CL3100 Console KVM LCD avec kit de montage en rack standard
  • 1x LIN5-23X5-X1BG Câble KVM VGA USB (VGA, USB, audio ; 1,8 m/6 pi)
  • 1x LIN5-04A2-J15G Câble de mise à niveau du micrologiciel
  • 1x LIN2-418K-E12G Cordon d'alimentation
  • 1x Instructions utilisateur
  • Optimisation de l'espace
    • Lumière d'éclairage à DÉL exclusive – conçue par ATEN pour éclairer le clavier et le pavé tactile pour permettre la visibilité dans des conditions de faible luminosité
    • Console KVM LCD intégrée avec un moniteur LCD 18,5" à écran large rétroéclairé par DÉL dans un boîtier à un rail avec dégagement haut et bas pour un bon fonctionnement dans un rack système 1U
    • La conception à courte profondeur vous permet de travailler avec votre équipement de montage en rack dans des espaces étroits
    • Verrouillage de la console – permet au tiroir de la console d'être verrouillé en toute sécurité en position lorsqu'elle n'est pas utilisée
    • Kit de montage 2-en-1U facultatif (2K-0001/2K-0002/2K-0007) – pouvant accueillir le CL3100 et un commutateur KVM/KVM sur IP monté en rack dans un espace 1U sur un rack pour un fonctionnement peu encombrant, simple et flexible*



  • Fiabilité et polyvalence opérationnelle
    • Prend en charge l’entrée vidéo VGA ; prend en charge une console externe avec connecteurs USB / VGA
    • Écran LCD de 18,5" avec une résolution de 1366 x 768 à 60 Hz
    • La console externe prend en charge des résolutions d'entrée vidéo jusqu'à 1920 x 1200 à 60 Hz
    • Prise en charge audio pour la connexion de haut-parleurs
    • Port souris USB à branchement à chaud supplémentaire sur le panneau avant (fonctionne également comme port périphérique USB)
    • Sélection de la console via les raccourcis
    • Clavier standard à 105 touches
    • Prise en charge linguistique des claviers : Anglais (US), anglais (UK), français, allemand, allemand (suisse), grec, hongrois, italien, japonais, coréen, russe, espagnol, suédois, chinois traditionnel et turc
    • La conception est conforme aux normes UL 60950-1 et CAN/CSA.



  • Flexibilité d'installation
    • Kit de montage en rack standard inclus
    • Kit de montage en rack à installation facile optionnel disponible*
    • Aucun logiciel nécessaire
    • Mise à jour du micrologiciel possible
    • Prend en charge la connexion à chaud

      * Le kit de montage en rack à installation facile est vendu séparément. Contactez votre revendeur ATEN pour plus d'informations sur le produit
FonctionCL3100NX
Connexions à l'ordinateur
Directe1
Sélection consoleRaccourci
Connecteurs
Ports KVM1 x SPHD femelle (Jaune)
1 x Jack audio 3,5 mm femelle (Vert)
Mise à jour du firmware1 x Jack audio 3,5 mm femelle (Noir)
Port USB1 x USB Type A femelle
Alimentation1 x IEC 60320/C14
Ports console externe1 x HDB-15 femelle (Bleu)
2 x USB Type A femelle
1 x Jack audio 3,5 mm femelle (Vert)
Souris / périphérique externe1 x USB Type A femelle (Façade)
Commutateurs
Réinitialiser1 x Bouton semi-encastré
Mise à jour du firmware1 x Interrupteur coulissant
Alimentation1 x Interrupteur à bascule
Commandes LCD4 x Boutons-poussoirs
Réglage LCD4 x Bouton-poussoir
Alimentation LCD1 x Bouton-poussoir LED
DEL
Alimentation1 x Console KVM (Vert foncé)
1 x LCD (Orange)
Verrouiller1 x Verr. num. (Vert)
1 x Verr. maj. (Vert)
1 x Arrêt défil. (Vert)
Lumière d’illumination de LED1 x Lumière d'illumination de LED
Spécifications écran
Module LCDTFT-LCD 18,5 pouces
Résolution1366 x 768 à 60 Hz
Temps de réponse5 ms
Angle de visualisation170° (H), 160° (V)
Pas de pixel0,3 mm x 0,3 mm
Couleurs prises en charge16,7 M couleurs
Rapport de contraste700 : 1
Luminosité200 cd/m²
Vidéo
Résolution vidéo en entréejusqu’à 1920 x 1200 à 60 Hz ;
1366 x 768 à 60 Hz, DDC2B
Émulation
Clavier/sourisUSB
Capacité d'alimentation d'entrée100 – 240 V CA, 50/60 Hz, 1 A
Consommation électrique110 V CA, 13,8 W, 80 BTU
220 V CA, 14,1 W, 81 BTU
Environnement
Température de fonctionnement0 - 40 °C
Température de stockage-20 - 60 °C
Humidité0 - 80 % d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétal + plastique
Type de railRail unique
Poids9,07 kg (19,98 lb)
Dimensions (L x l x H)48,06 x 47,70 x 4,28 cm
(18,92 x 18,78 x 1,69 po)
Dimension (L x l x H)44,92 x 43,00 x 4,28 cm
RemarqueLes dimensions excluent les ports E/S, les poignées et les supports de montage.
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
