Console LCD grand écran à un seul rail et à très faible profondeur (USB, HDMI)
CL3700
- Lumière d'éclairage à DÉL exclusive – conçue par ATEN pour éclairer le clavier et le pavé tactile pour permettre la visibilité dans des conditions de faible luminosité
- Console KVM intégrée avec une conception à un rail de faible profondeur et un moniteur LCD 18,5” rétroéclairé par DÉL qui vous permet de travailler dans des espaces étroits
- L’écran LCD de 18,5 pouces offre des résolutions jusqu’à 1920 x 1080 (Full HD) à 60 Hz pour le CL3700NW et des résolutions jusqu’à 1366 x 768 à 60 Hz pour le CL3700NW
- Prend en charge une console externe avec connecteurs USB / HDMI ; prend en charge des résolutions d'entrée vidéo jusqu'à 1920 x 1200 à 60 Hz
La console LCD HDMI USB CL3700 est une console KVM LCD à rail unique de courte profondeur dotée d'un moniteur LCD rétroéclairé par DÉL de 18,5" avec clavier et pavé tactile intégrés. La conception à courte profondeur s'adapte à toutes les armoires d'équipement 19" et convient particulièrement aux racks peu profonds. La CL3700 offre une solution peu encombrante pour les environnements spéciaux, comme les fourgonnettes de diffusion extérieures (cars régies) et les salles de contrôle compactes.

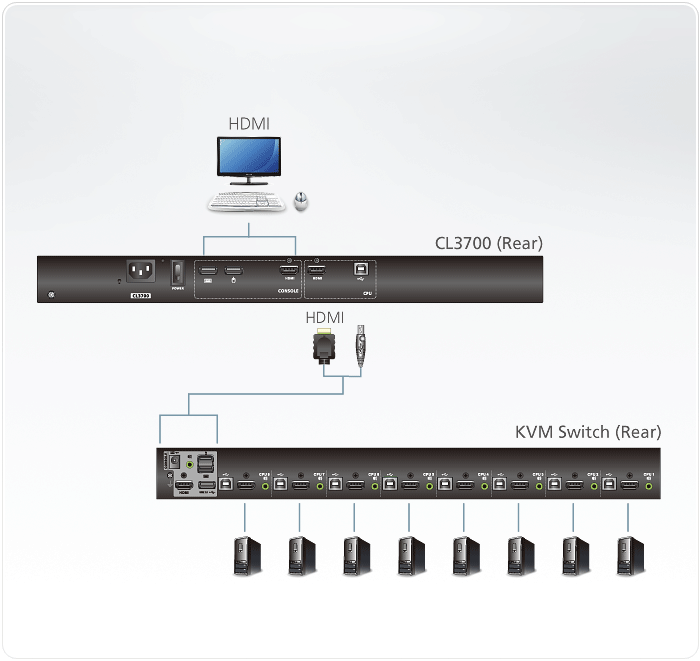

La CL3700 est une console coulissante frontale dédiée aux commutateurs KVM HDMI compatibles. Le moniteur LCD Full HD à écran large de la CL3700NW assure une excellente qualité vidéo et offre une large zone d'affichage. Pour votre confort, les utilisateurs peuvent choisir de gérer l'ordinateur à partir d'une console externe. La console CL3700 dispose d'un port pour une souris USB externe sur le panneau avant de l'appareil, tandis que les ports pour la console KVM (clavier, souris USB et écran HDMI) sont prévus sur le panneau arrière.
Doté d'un riche ensemble de fonctionnalités, la CL3700 est conçu pour dépasser les exigences d'optimisation de l'espace, de qualité vidéo supérieure, de déploiement adaptatif et de polyvalence opérationnelle. Elle est idéale pour les applications comme la diffusion mobile en direct dans le secteur de la radiodiffusion ou les salles de contrôle avec un espace limité dans n'importe quelle industrie.
Remarque : Des kits de montage en rack facultatifs sont disponibles. Pour plus d’informations, consultez Accessoires compatibles ci-dessous ou le lien : Kit de montage en rack facultatif KVM LCD
CL3700NW : Écran LCD de 18,5" avec une résolution Full HD de 1920 x 1080
CL3700NX : Écran LCD de 18,5" avec une résolution de 1366 x 768
Contenu du paquet
- 1x CL3700 Console KVM LCD avec kit de montage en rack standard
- 1x LIN5-28V1-V11G Câble KVM HDMI USB (HDMI, USB, audio ; 1,8 m/6 pi)
- 1x LIN5-04A2-J15G Câble de mise à niveau du micrologiciel
- 1x LIN2-418K-E12G Cordon d'alimentation
- 1x Instructions utilisateur
- Optimisation de l'espace
- Lumière d'éclairage à DÉL exclusive – conçue par ATEN pour éclairer le clavier et le pavé tactile pour permettre la visibilité dans des conditions de faible luminosité
- Console KVM LCD intégrée avec un moniteur LCD 18,5" à écran large rétroéclairé par DÉL dans un boîtier à un rail avec dégagement haut et bas pour un bon fonctionnement dans un rack système 1U
- La conception à courte profondeur vous permet de travailler avec votre équipement de montage en rack dans des espaces étroits
- Verrouillage de la console – permet au tiroir de la console d'être verrouillé en toute sécurité en position lorsqu'elle n'est pas utilisée
- Kit de montage 2-en-1U facultatif (2K-0001/2K-0002/2K-0007) – pouvant accueillir le CL3700 et un commutateur KVM/KVM sur IP monté en rack dans un espace 1U sur un rack pour un fonctionnement peu encombrant, simple et flexible*
- Expérience vidéo remarquable
- Prend en charge l'entrée vidéo HDMI
- L’écran LCD de 18,5 pouces offre des résolutions jusqu’à 1920 x 1080 (Full HD) à 60 Hz pour le CL3700NW et des résolutions jusqu’à 1366 x 768 à 60 Hz pour le CL3700NW
- La console externe prend en charge des résolutions d'entrée vidéo jusqu'à 1920 x 1200 à 60 Hz
- Flexibilité d'installation
- Kit de montage en rack standard inclus
- Kits facultatifs de montage en rack disponibles comprenant des options d’installation facile*
- Aucun logiciel nécessaire
- Mise à jour du micrologiciel possible
- Prend en charge la connexion à chaud
- Fiabilité et polyvalence opérationnelle
- Prend en charge une console externe avec connecteurs USB / HDMI
- Port souris USB à branchement à chaud supplémentaire sur le panneau avant (fonctionne également comme port périphérique USB)
- Sélection de la console via les raccourcis
- Clavier standard à 105 touches
* Le kit de montage en rack à installation facile est vendu séparément. Contactez votre revendeur ATEN pour plus d'informations sur le produit
Function | CL3700NW | CL3700NX |
Connexions à l'ordinateur | ||
Directe | 1 | 1 |
Sélection console | Raccourci | Raccourci |
Connecteurs | ||
Ports KVM | 1 x HDMI femelle 1 x USB Type B femelle | 1 x HDMI femelle 1 x USB Type B femelle |
Mise à jour du firmware | 1 x Jack audio 3,5 mm femelle (Noir) | 1 x Jack audio 3,5 mm femelle (Noir) |
Port USB | 1 x USB Type A femelle | 1 x USB Type A femelle |
Alimentation | 1 x IEC 60320/C14 | 1 x IEC 60320/C14 |
Ports console externe | 1 x HDMI femelle 2 x USB Type A femelle | 1 x HDMI femelle 2 x USB Type A femelle |
Souris / périphérique externe | 1 x USB Type A femelle (Façade) | 1 x USB Type A femelle (Façade) |
Commutateurs | ||
Réinitialiser | 1 x Bouton semi-encastré | 1 x Bouton semi-encastré |
Mise à jour du firmware | 1 x Interrupteur coulissant | 1 x Interrupteur coulissant |
Alimentation | 1 x Interrupteur à bascule | 1 x Interrupteur à bascule |
Commandes LCD | 4 x Boutons-poussoirs | 4 x Boutons-poussoirs |
Réglage LCD | 4 x Bouton-poussoir | 4 x Bouton-poussoir |
Alimentation LCD | 1 x Bouton-poussoir LED | 1 x Bouton-poussoir LED |
DEL | ||
Alimentation | 1 x Console KVM (Vert foncé) 1 x LCD (Orange) | 1 x Console KVM (Vert foncé) 1 x LCD (Orange) |
Verrouiller | 1 x Verr. num. (Vert) 1 x Verr. maj. (Vert) 1 x Arrêt défil. (Vert) | 1 x Verr. num. (Vert) 1 x Verr. maj. (Vert) 1 x Arrêt défil. (Vert) |
Lumière d’illumination de LED | 1 x Lumière d'illumination de LED | 1 x Lumière d'illumination de LED |
Spécifications écran | ||
Module LCD | TFT-LCD 18,5 pouces | TFT-LCD 18,5 pouces |
Résolution | 1920 x 1080 à 60 Hz | 1366 x 768 à 60 Hz |
Temps de réponse | 20 ms | 5 ms |
Angle de visualisation | 178° (H), 178° (V) | 170° (H), 160° (V) |
Pas de pixel | 0,213 mm x 0,213 mm | 0,3 mm x 0,3 mm |
Couleurs prises en charge | 16,77 M couleurs | 16,77 M couleurs |
Rapport de contraste | 1000 : 1 | 1000 : 1 |
Luminosité | 350 cd/m² | 250 cd/m² |
Vidéo | ||
Résolution vidéo en entrée | jusqu’à 1920 x 1200 à 60 Hz ; 1920 x 1080 à 60 Hz, DDC2B | jusqu’à 1920 x 1200 à 60 Hz ; 1366 x 768 à 60 Hz, DDC2B |
Émulation | ||
Clavier/souris | USB | USB |
Capacité d'alimentation d'entrée | 100 – 240 V CA, 50/60 Hz, 1 A | 100 – 240 V CA, 50/60 Hz, 1 A |
Consommation électrique | 110 V CA, 23,3 W, 124 BTU 220 V CA, 23,9 W, 127 BTU | 110 V CA, 13,6 W, 79 BTU 220 V CA, 13,5 W, 78 BTU |
Environnement | ||
Température de fonctionnement | 0 - 40 °C | 0 - 40 °C |
Température de stockage | -20 - 60 °C | -20 - 60 °C |
Humidité | 0 - 80 % d'humidité relative, sans condensation | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | ||
Boîtier | Métal + plastique | Métal + plastique |
Type de rail | Rail unique | Rail unique |
Poids | 9,01 kg (19,85 lb) | 9,03 kg (19,89 lb) |
Dimensions (L x l x H) | 48,06 x 47,70 x 4,28 cm (18,92 x 18,78 x 1,69 po) | 48,06 x 47,70 x 4,28 cm (18,92 x 18,78 x 1,69 po) |
Dimension (L x l x H) | 44,92 x 43,00 x 4,28 cm | 44,92 x 43,00 x 4,28 cm |
Remarque | Les dimensions excluent les ports E/S, les poignées et les supports de montage. | Les dimensions excluent les ports E/S, les poignées et les supports de montage. |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Fiches techniques
cl3700_lcd_kvm_switch_ds_en.pdf (1.69 MB)Manuel de l'utilisateur
cl3800-cl3700-cl3100_um_w-2021-12-10.pdf (5.84 MB)Quick Start Guides
cl3700_lcd_kvm_switch_qsg.pdf (2.24 MB)Dessin de CAO
CL3700NW(NX)-ASM-V02_WEB.pdf (128.63 KB) CL31XX_CL37XX-Series-Operating-V01.pdf (71.88 KB)Stencils VISIO
cl3700nw_visio.vss (845.5 KB)Firmware
Desc. | Ver. | Date de sortie | Nom de fichier |
Firmware Upgrade | v1.1.103 | 2022-03-22 | cl3700_v1.1.103.zip |
Firmware Upgrade | v1.1.102 | 2019-06-13 | cl3700_v1.1.102.zip |
Firmware Upgrade | v1.0.062 | 2018-08-27 | cl3700_v1.0.062.zip |
