Ricevitore HDBaseT 4K HDMI con Scaler (4K a 100 m) (HDBaseT Classe A)


VE816R
MSRP: Quote Upon Request
  • Estende i segnali HDMI, RS-232 e IR fino a 100 m mediante un singolo cavo Cat 5e/6/6a o ATEN 2L-2910 Cat 6
  • Scaler – scala i video di diverse risoluzioni alla relativa uscita ottimale per la visualizzazione ed evitare schermate nere*
  • Parete video – dispone di profili parete video che consentono di personalizzare i layout dello schermo mediante un'interfaccia grafica web intuitiva**
  • Qualità video superiore: 4K fino a 100 m 1080p fino a 150 m
4K
HDBaseT
HDMI
ROHS
Weee

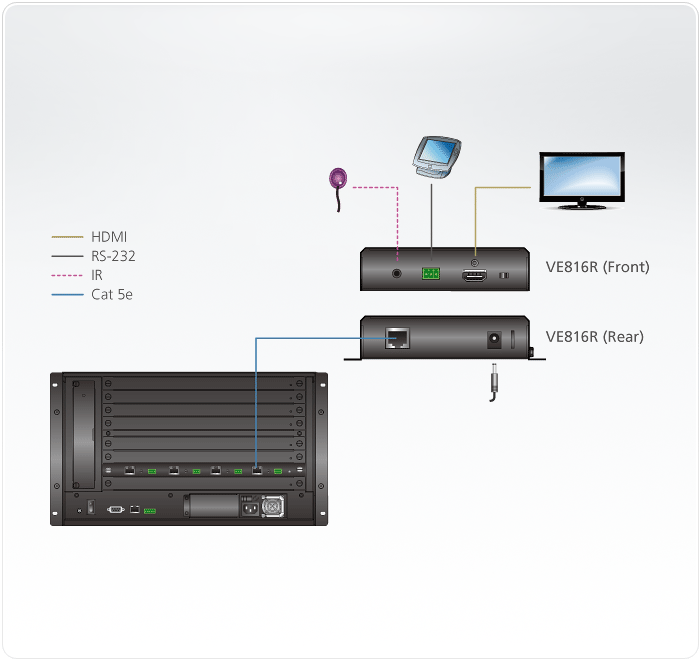

Il ricevitore HDBaseT 4K HDMI con scaler VE816R di ATEN è progettato per funzionare con diversi switch matrix HDBaseT di ATEN per estendere i segnali 4K HDMI fino a 100 m mediante un singolo cavo Cat 5e/6/6a o ATEN 2L-2910 Cat 6, e allo stesso tempo scalare i video di diverse risoluzioni per una visualizzazione ottimale.

Grazie al supporto per il canale RS-232 bidirezionale e il pass-through del segnale IR, VE816R offre agli utenti un modo per controllare da remoto i dispositivi compatibili. Quando utilizzato con un matrix HDBaseT di ATEN, VE816R dispone delle tecnologie Frame Sync e Tester qualità audio per garantire video fluidi e un processo di test intuitivo del cavo.

Quando utilizzato con switch matrix HDMI HDBaseT-Lite di ATEN o switch matrix modulari con schede di uscita HDBaseT, il VE816R supporta l'integrazione di pareti video e la funzione Seamless Switch di ATEN ™, offrendo agli utenti eccellenti esperienze A/V.

Contenuti della confezione

  • 1x ricevitore HDBaseT 4K HDMI con Scaler VE816R
  • 1x 2XRT-0004G trasmettitore IR
  • 1x 2XRT-003G-1 ricevitore IR
  • 1x blocco terminale
  • 1x 0AD6-1005-26EG adattatore di alimentazione
  • 1x istruzioni per l'utente
  • Estende i segnali HDMI, RS-232 e IR fino a 100 m mediante un singolo cavo Cat 5e/6/6a o ATEN 2L-2910 Cat 6
  • Compatibile HDCP 2.2
  • Qualità video superiore:
    • 4K fino a 100 m
    • 1080p fino a 150 m
  • Modalità lunga distanza HDBaseT, attivata dai comandi RS-232, la Modalità lunga distanza estende i segnali fino a 150 m, 1080p, mediante un singolo cavo Cat 5e/6
  • Scaler, scala i video di diverse risoluzioni alla relativa uscita ottimale per la visualizzazione ed evitare schermate nere*
  • Parete video, dispone di profili parete video che consentono di personalizzare i layout dello schermo mediante un'interfaccia grafica web intuitiva**
  • Seamless Switch™, consente una commutazione rapida (vicina a zero secondi), trasmissioni video continue, passaggio in tempo reale e trasmissioni stabili dei segnali**
  • HDBaseT Anti-blocco, resiste alle interferenze del segnale durante la trasmissione di video con qualità elevata mediante la tecnologia HDBaseT
  • Canale RS-232 bi-direzionale, consente il controllo mediante terminali seriali o dispositivi seriali, ad esempio schermi touch e scanner di codice a barre
  • Canale IR bi-direzionale, la trasmissione IR viene elaborata in una direzione alla volta***
  • Tester qualità cavo, esamina la qualità della categoria del cavo mediante il rilevamento del livello di segnale dagli switch matrix HDBaseT al VE816R.
  • FrameSync, evita la presenza di immagini poco nitide sincronizzando la frequenza fotocamera di uscita dello scaler con la frequenza fotogramma del segnale in ingresso
  • Aggiornamento firmware remoto
  • Protezione ESD 8 KV/15 KV integrata
  • Plug-and-play
  • Montabile su rack

    Nota:
    1. I video potrebbero non essere visualizzati nell'intervallo quando è abilitato Seamless Switch™ o Parate video, in questo caso regolare le impostazioni di visualizzazione del dispositivo.
    2. Le funzionalità Seamless Switch™ e parete video sono disponibili quando VE816R è utilizzato con matrix HDBaseT di ATEN. Per ulteriori informazioni, vedere l'elenco compatibilità di seguito
    3. Supporta la frequenza completa di segnali IR da 30 KHz a 56 KHz.
Ingresso video
Interfacce1 x RJ-45 femmina (argentato)
Impedenza100 Ώ
Uscita video
Interfacce1 x HDMI di tipo A femmina (nero)
Impedenza100 Ώ
Distanza max.Fino a 10 m
Video
Frequenza max. dati10,2 Gbps (3,40 Gbps per corsia)
Clock di pixel max.340 MHz
ConformitàHDMI (3D, 4K, Deep Color)
Compatibile HDCP
Compatibile HDBaseT
Risoluzione/distanza max.Fino a 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat 6); 1080p a 100 m (Cat 5e/6/6a)
*4K supportato:
4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Connettori
Unità a Unità1 x RJ-45 femmina
Alimentazione1 x Connettore CC (argento)
Controllo
Canale IR1 x Connettore mini stereo femmina (nero);
Canale RS-2321 x Blocco terminali, 3 poli (verde)
Interruttori
Aggiornamento firmware1 x Supporto scorrevole
ConsumoDC5V:9.09W:28BTU
Ambiente
Temperatura di esercizio0 - 40°C
Temperatura di conservazione-20 - 60°C
Umidità0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
StrutturaMetallo
Peso0.67 kg ( 1.48 lb )
Dimensioni (L x L x A) con staffa16.80 x 14.69 x 3.00 cm
(6.61 x 5.78 x 1.18 in.)
Dimensioni (L x L x A) senza staffa16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
Lotto scatola5 pezzi
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.
