Switch matrix per presentazioni 4K 9 x 2

Name: VP1920
Brand: ATEN

VP1920

MSRP: Quote Upon Request

Aggiungi al Carrello offerte

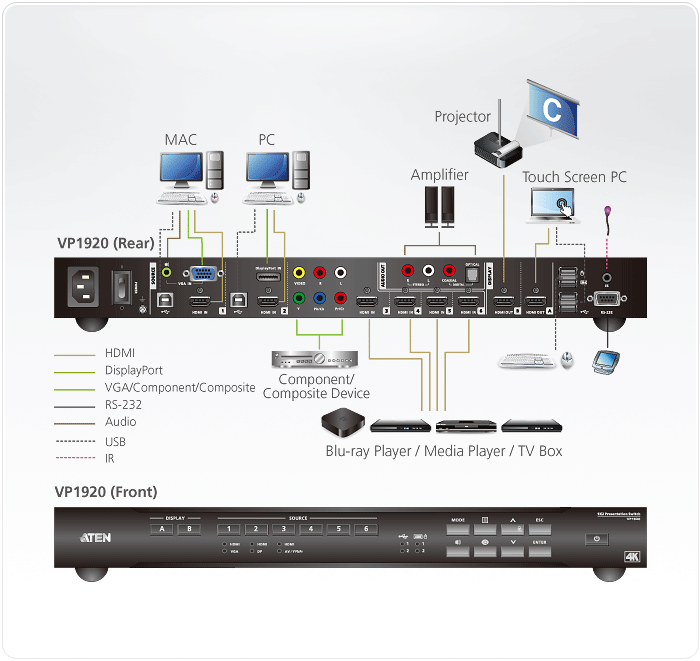

Scambio AV multi formato rapido: scambio rapido tra 6 ingressi HDMI e 3 combo (HDMI/VGA, HDMI/DisplayPort, HDMI/Component/Composite) su 2 uscite HDMI e supporto per uscite coassiali, Toslink, audio stereo per la conversione flessibile di interfaccia/formato
Indirizzamento controllo USB per PC e pannelli touch: consente il controllo di tastiera/mouse e pannello touch tramite i computer remoti, il controllo incentrato su tastiera/mouse e periferiche USB può essere commutato singolarmente sulla sorgente computer designata
Modalità matrix, mirror e PIP selezionabili per soddisfare le richieste di vari eventi o stili di presentazione
Anteprima sorgente: identificare e scambiare rapidamente i contenuti target

L'ATEN VP1920 è uno switch per presentazioni 3-in-1 che integra uno switch matrix video, un processore audio e funzioni convertitore da analogico a digitale. Con nove ingressi multi formato su due uscite HDMI 4K, è progettato per migliorare l'efficienza e l'impatto delle presentazioni professionali.

Grazie al controllo semplificato dai pulsanti push del pannello frontale, controller remoto IR, OSD e RS-232, il VP1920 riduce non solo il numero di dispositivi del sistema, ma riduce anche la complessità operativa. È adatto a tutti gli ambienti per presentazioni aziendali e di istruzione di piccole e medie dimensioni, come sale riunioni, aule scolastiche, sale di formazione o qualsiasi altro ambiente per presentazioni, ad esempio i centri espositivi o gli hotel.

Contenuti della confezione

1x VP1920 9 x 2 4K Switch per presentazioni
1x LIN2-418K-E12G cavo di alimentazione
1x 2XRT-0003G ricevitore IR
1x 2XRT-0109G telecomando IR
1x Istruzioni per l'utente

Scambio AV multi formato con semplicità
- Supporta 9 ingressi multi formato e 2 uscite HDMI:
  • 3 ingressi combo (HDMI/VGA, HDMI/DisplayPort, HDMI/AV/YPbPr)
  • 3 ingressi HDMI
  • 2 uscite HDMI
- Interfaccia Ethernet 10/100 Mbit integrata
- Porta VGA che supporta i formati ingresso analogico universali (RGBHV/RGBs/YCbCr/YPbPr)
- Audio integrato/disassemblato: i segnali audio HDMI/DisplayPort possono essere estratti per separare i segnali audio digitale/analogico; l'audio stereo/composite/component può essere integrato nei segnali audio digitali

Video in alta definizione con uscita ottimale
- Qualità video superiore fino a 4096 x 2160 a 60 Hz (4:2:0) / 4096 x 2160 a 30 Hz (4:4:4) (HDMI/DP)
- EDID Expert™: seleziona automaticamente le impostazioni EDID ottimali per l'accensione senza problemi, visualizzazione in qualità elevata e l'uso della migliore risoluzione video tra i dispositivi collegati
- HDMI (3D, Deep Color, 4K); compatibile HDCP 1.4

Operazioni versatili senza problemi
- Multipli metodi di controllo mediante i pulsanti push sul pannello frontale, RS-232 e telecomando IR
- Anteprima sorgente: identificare e scambiare rapidamente i contenuti target
- Modalità visualizzazione selezionabili (Matrix, Mirror, o PiP) per diverse richieste di presentazione
- Commutazione automatica: rileva automaticamente e commuta a una nuova sorgente non appena collegata per risparmiare tempo e per comodità
- Supporta la modalità standby per il risparmio energetico e la riattivazione rapida

Flessibilità estesa per le periferiche USB
- Porte USB che consentono il controllo di tastiera/mouse o pannello touch sui computer collegati
- Il controllo per tastiera/mouse e periferiche USB può essere commutato singolarmente su una sorgente computer designata

Ingresso video
Interfacce	6 x HDMI di tipo A femmina (nero) 1 x DP femmina (nero) 1 x HDB-15 femmina (blu) 1 x Component (3 x RCA femmina, blu/verde/rosso) 1 x Composite (1 x RCA femmina, giallo)
Uscita video
Interfacce	2 x HDMI di tipo A femmina (nero)
Distanza max.	Fino a 15 m
Video
Risoluzione max.	HDMI: Fino a 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4) DP: Fino a 4096 x 2160 / 3840 x 2160 a 30Hz (4:4:4) VGA/Analogico: Fino a 1920 x 1200 a 60 Hz
Conformità	HDMI (3D, Deep Color, 4K) HDMI/DP: compatibile HDCP 1.4; Consumer Electronics Control (CEC)
Audio
Ingresso	Audio stereo: 1 x Connettore stereo mini femmina (verde) Audio composite/component: 2 x RCA femmina (rosso/bianco)
Uscita	Audio ottico: 1 x Toslink (nero) Audio coassiale: 1 x RCA femmina (arancio) Audio stereo: 2 x RCA femmina (bianco / rosso)
Connettori
Computer	2 x USB di tipo B femmina (bianco)
Porte console	Tastiera/Mouse: 2 x USB di tipo A femmina (bianco) Dispositivo: 2 x USB di tipo A femmina (bianco)
Alimentazione	1 x Prese CA tripolari
Controllo
RS-232	1 x DB 9 femmina (nero)
IR	1 x Connettore mini stereo femmina (nero)
Switches
Alimentazione	1 x Pulsante push 1 x Bilanciere
Selezione porta ingresso video	6 x Pulsante push
Selezione porta uscita video	2 x Pulsante push
Selezione	Modalità: 1 x Pulsante push Menu: 1 x Pulsante push Su (Sblocco): 1 x Pulsante push Esc: 1 x Pulsante push Audio: 1 x Pulsante push Anteprima: 1 x Pulsante push Giù: 1 x Pulsante push Invio: 1 x Pulsante push
LED
Video	Sorgente 1: HDMI/VGA: 2 (verde) Sorgente 2: HDMI/DP: 2 (verde) Sorgente 3: HDMI/AV/YPbPr: 2 (verde)
Collegamento USB	Tastiera/Mouse: 2 (arancione) Dispositivo: 2 (arancione)
Impostazioni EDID	Modalità EDID: Predefinito/ Schermo A/ Remix
Alimentazione
Carico potenza ingresso	100-240 V CA; 50-60 Hz; 1,0 A
Consumo	AC110V:7.3W:60BTU/h AC220V:7.3W:60BTU/h Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Ambiente
Temperatura di esercizio	0 - 40 °C
Temperatura di conservazione	-20 - 60 °C
Umidità	0 - 80 % di umidità relativa, senza condensa
Proprietà fisiche
Struttura	Metallo
Peso	2.36 kg ( 5.2 lb )
Dimensioni (L x P x A)	43.72 x 16.36 x 4.40 cm (17.21 x 6.44 x 1.73 in.)
Lotto scatola	3 pezzo
Nota	Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.
