Приемник-масштабатор HDMI HDBaseT-Lite (1080p@70м)


VE805R
  • Функция масштабирования – гибкая интеграция видеостены с различными форматами выводимого изображения
  • Поддержка технологии Seamless Switch™ – близкая к нулю задержка при переключении и непрерывность видеопотока, переключение в режиме реального времени и стабильная передача сигнала*
  • Функции создания видеостены – настраиваемые профили пользовательских макетов видеостен с помощью графического интерфейса с доступом по сети*
  • Подключение с использованием HDBaseT – увеличивает расстояние между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
HDBaseT
HDMI
ROHS
Weee

Приемник (Receiver) HDMI-сигнала по HDBaseT-Lite с поддержкой мастштабирования VE805R можно комбинировать с продуктами линейки ATEN HDMI HDBaseT, чтобы увеличить дальность передачи сигнала от источника к приемнику (например, монитору) до 60 метров, используя один кабель Cat 5e/6a cable

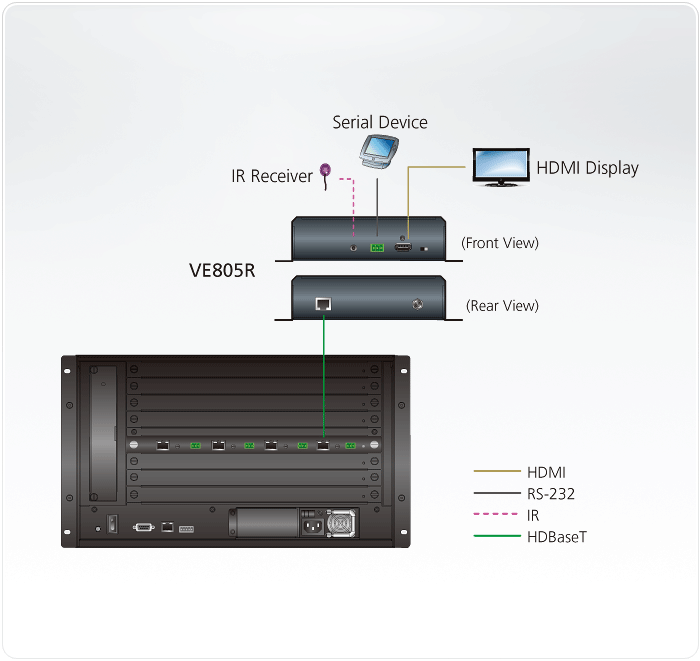

Благодаря встроенной функции масштабирования (scaler), VE805R поддерживает масштабирование отображения различных видеоразрешений. В сочетании с платой вывода с интерфейсом HDBaseT ATEN VM8514 устройство поддерживает функцию интеграции видеостен, а также технологию Seamless Switch™. Кроме того, VE805R оснащен возможностью сквозной передачи RS-232 и ИК сигналов, что позволяет RS-232 и ИК каналам быть контролируемым с удаленного или локального устройства, для организации двунаправленного управления источником или устройством отображения.

Комплектация

  • 1x приемник (Receiver) HDMI-сигнала по HDBaseT-Lite с поддержкой мастштабирования VE805R
  • 1x адаптер питания
  • 1x ИК-передатчик
  • 1x ИК-приемник
  • 1x клеммный разъем
  • 1x руководство пользователя
  • Подключение с использованием HDBaseT – увеличивает расстояние между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
  • Поддержка функции HDBaseT Anti-jamming – предотвращает интерференцию сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
  • Двунаправленный (Bi-directional) RS-232 интерфейс - позволяет подключать терминалы или устройства с последовательным интерфейсом, такие как сенсорные экраны и сканеры штрих-кодов***
  • Функция масштабирования – гибкая интеграция видеостены с различными форматами выводимого изображения
  • Поддержка технологии Seamless Switch™ – близкая к нулю задержка при переключении и непрерывность видеопотока, переключение в режиме реального времени и стабильная передача сигнала*
  • Функции создания видеостены – настраиваемые профили пользовательских макетов видеостен с помощью графического интерфейса с доступом по сети*
  • Поддерживает двунаправленный ИК-порт – передача ИК-сигнала обрабатывает одно направление в единицу времени**
  • Возможность монтажа в стойку

    Примечание:
    * Технология Seamless Switch™ и функция создания видеостены возможны при использовании VE805R в сочетании с платой вывода ATEN VM8514
    ** Поддерживается полная частота ИК-сигналов от 30кГц до 60 кГц; кабель ИК-приемника, входящего в комплект поставки, поддерживает только 30кГц до 56 кГц.
    *** Двунаправленный (Bi-directional) RS-232 интерфейс доступен только при использовании VE805R совместно с VM8514.
Видеовход
ИнтерфейсыГнездо RJ-45 (серебристого цвета) - 1 шт.
Импеданс100 Ώ
Видеовыход
ИнтерфейсыГнездо HDMI тип А (черного цвета) - 1 шт.
Импеданс100 Ώ
Видео
Макс. скорость передачи данных6,75 Гбит/с (2,25 Гбит/с на каждую полосу)
Макс. частота пикселизации225 MГц
СоответствиеHDMI (3D, насыщенный цвет)
Совместимость с HDCP 1.4
Совместимость с HDBaseT
Макс. разрешение/ РасстояниеДо 1080p при 60 м (Cat 5e/6); 70 м (Cat 6a)
Управление
RS-232Разъем с невыпадающими винтами 3-полюсный - 1 шт.
ИКМиниатюрное гнездо стерео (черного цвета) - 1 шт.
Переключатели
Обновление микропрограммыПолзунковый переключатель - 1 шт.
Разъемы
ПитаниеРазъем для подключения питания постоянного тока (серебристого цвета) - 1 шт.
ЭнергопотреблениеDC5V:8.36W:39BTU
Температура и влажность
Рабочая температура0 - 50°C
Температура хранения-20 - 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса0.81 kg ( 1.78 lb )
Размеры (Д х Ш х В)17.74 x 16.92 x 4.20 cm
(6.98 x 6.66 x 1.65 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Описание и спецификации продукта

ve805r_extender_ds_en.pdf (502.65 KB)

Краткое руководство по установке

ve805r_extender_qsg.pdf (1.88 MB)

Чертеж в формате CAD

VE805R-ASM-V02_WEB.pdf (33.9 KB)

Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev2.2.211 ve805r_v2.2.211_exe.zip
Firmware Upgradev2.2.211 ve805r_v2.2.211_fw.zip
Firmware Upgradev2.1.202 ve805r_v2.1.202.fw
Firmware Upgradev2.1.202 ve805r_v2.1.202.zip
Firmware UpgradeV2.0.199 ve805r_v2.0.199.zip
Firmware UpgradeV2.0.199 ve805r_v2.0.199.fw
Firmware UpgradeV1.1.103 ve805r_v1.1.103.zip
Firmware Upgradev1.0.066 ve805r_v1.0.066.zip
