Система управления ATEN - 8-кнопочный блок управляющих клавиш (стандарт US, 1 Gang)
VK108US
- Возможность подключения до 8 клавиатур к одному блоку управления для дальнейшего масштабирования
- Возможность разностороннего состояния кнопок, обеспечивающая для каждой кнопки гибкую настройку режима работы
- Интуитивно понятный веб-интерфейс для выполнения несложной настройки клавиатуры
- Поддержка различных способов подачи питания – адаптер питания постоянного тока 5V или по технологии Power over Ethernet (PoE)

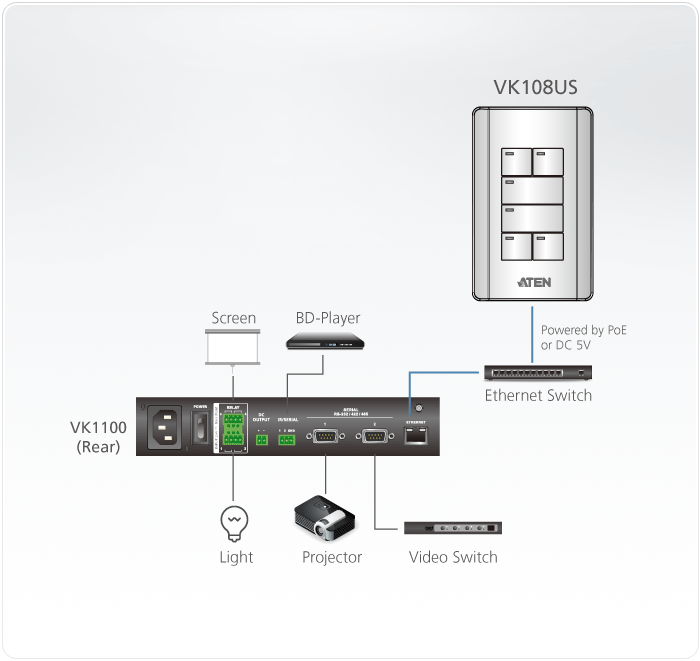

VK108US, это полностью настраиваемый 8-кнопочный блок клавиш (клавиатура), предназначенный для использования с системой управления оборудованием от компании ATEN (ATEN Control System). Обладая стандартной настенной лицевой панелью блок управляющих клавиш осуществляет функции интерфейса управления устройствами, расположенными в помещении. Заложенная разработчиками гибкость конфигурирования позволяет пользователю, с легкостью подобной конструктору Lego, создавать до 14 различных комбинаций, содержащих от 4 до 8 кнопок. При подключении клавиатуры VK108US к блоку управления VK2100/VK1100 по локальной сети, используя программное обеспечение VK6000, можно без труда выполнить настройку предпочитаемого управления любым подключенным устройством. По завершению настройки кнопок Вы получаете мгновенное и умное управление оборудованием с одной или нескольких клавиатур, позволяющих взаимодействовать с любым устройством, расположенным в помещении. 8-кнопочный блок управляющих клавиш VK108US, это весьма доступное решение, которое идеально подходит для использования в качестве основного интерфейса в небольших переговорных или в качестве дополнительного устройства управления в аудиториях и конференц-центрах.
Пример компоновки кнопок
Определяемое пользователем расположение кнопок на клавиатуре позволяет создавать 14 различных комбинаций, содержащих от 4 до 8 кнопок. В приведенном выше примере отображены 10 наиболее часто используемых.
Комплектация
- 1x 8-кнопочный блок управляющих клавиш VK108US
- 1x комплект кнопок
- 1x клеммный разъем
- 1x настенная лицевая панель
- 1x руководство пользователя
- Полностью настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
- Наличие системных светодиодных индикаторов для быстрой проверки состояния соединения
- Двухцветная светодиодная индикация кнопок для четкого отображения состояния и хорошей видимости в темноте
- Простая процедура установка идентификатора при работе с блоком управления (Control Box), используя Ethernet-соединение
- Возможность подключения до 8 клавиатур к одному блоку управления для дальнейшего масштабирования
- Возможность разностороннего состояния кнопок, обеспечивающая для каждой кнопки гибкую настройку режима работы
- Интуитивно понятный веб-интерфейс для выполнения несложной настройки клавиатуры
- Поддержка различных способов подачи питания – адаптер питания постоянного тока 5V или по технологии Power over Ethernet (PoE)
- Услуга гравировки кнопок

Интерфейсы | |
Ethernet | • 1 x гнездо RJ-45, 10/100Base-T • Поддерживаемые протоколы: ICMP, TCP/IP, DHCP, HTTPS • Поддержка DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию: IP-адрес: 192.168.0.60 Маска подсети: 255.255.255.0 |
Дополнительные клавиши | Настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок |
Переключатели | |
ID контроллера | 1 x 16-сегментный переключатель |
ID кнопочной панели | 1 x 8-segment Switch |
Кнопка сброса | 1 x полуутопленная кнопка |
Энергопотребление | 5В постоянного тока, 1.25 Вт, 6 BTU 48В постоянного тока, 1.58 Вт, 7 BTU |
Температура и влажность | |
Рабочая температура | 0 – 50°C |
Температура хранения | –20 – 60°C |
Влажность | 0 - 80% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Пластмассовый |
Масса | 0.13 kg ( 0.29 lb ) |
Размеры (Д х Ш х В) | 11.63 x 7.06 x 3.89 cm (4.58 x 2.78 x 1.53 in.) |
Размеры монтажной панели (Д х Ш х В) | 11.92 x 7.42 x 0.92 cm (4.69 x 2.92 x 0.36 in.) |
Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Практические примеры применения
![]() |
Описание и спецификации продукта
vk108us_aten_control_system_ds_en.pdf (1.08 MB)Руководство пользователя
vk1100-vk2100-vk0100-vk0200-vk6000-vk108us-vk112EU-vk224-vk236-vk248_um_w_2019-11-15.pdf (9.18 MB)Краткое руководство по установке
vk108us_controller_qsg.pdf (1.61 MB)Чертеж в формате CAD
VK108US-ASM_V03_WEB.pdf (143.54 KB)Обновление микропрограммы
Опис. | Версия | Дата выпуска | Имя файла |
Firmware Upgrade | v1.0.073 | 2019-11-01 | vk108us_v1.0.073.zip |
Firmware Upgrade | v1.0.071 | 2018-05-03 | vk108us_v1.0.071.zip |
Firmware Upgrade | v1.0.070 | 2018-01-15 | vk108us_v1.0.070.zip |
Firmware Upgrade | v1.0.066 | 2017-11-08 | vk108us_v1.0.066.zip |
Программное обеспечение и драйверы
ОС | Опис. | Версия | Дата выпуска | Имя файла |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware upgrade tool | v1.1.106 | 2018-01-09 | FirmwareUpgradeTool_Setup_V1.1.106.zip |
