Commutateur matriciel de présentation True 4K 4 x 2


VP1420
  • Commutation matricielle AV analogique/numérique – commutation parmi 3 entrées HDMI et 1 VGA vers 2 sorties HDMI et prise en charge de l’embeddeur/désembeddeur audio
  • Plusieurs options de contrôle – contrôle flexible via les boutons poussoirs du panneau avant, la télécommande IR, le RS-232, le contact sec et l’interface utilisateur graphique Web via l’Ethernet
  • Qualité vidéo supérieure – résolutions True 4K jusqu'à 4096 x 2160 à 60 Hz (4:4:4) (HDMI) ; prise en charge du HDR
  • Ajusteur* – prend en charge l’upscaling vidéo vers le 4K pour l’écran A et le downscaling vers le 1080p pour l’écran B
  • Toutes les fonctionnalités

Ajouter au panier de devis
MSRP:Quote Upon Request
40-4K (True)
60-HDR
FR-Environmental-new-Logo1
FR-Environmental-new-Logo2
HDMI
True_4K
Presentation_Switches

L’ATEN VP1420 est un commutateur de présentation multi-fonctions qui intègre un commutateur matriciel vidéo, un ajusteur True 4K, un processeur audio ainsi que des fonctions de convertisseur analogique-numérique en un appareil compact. Avec quatre entrées analogiques/numériques vers deux sorties HDMI, il est conçu pour booster l’impact des présentations professionnelles dans les salles de réunions de petite à moyenne taille.



Clarté visuelle True 4K, HDR

Prend en charge les résolutions jusqu’à 4096 x 2160 à 60 Hz (4:4:4) avec l’HDR pour délivrer un contenu vivant dans toutes les présentations.

Commutation AV fluide ajustée à la perfection

Connectez jusqu’à 4 sources (3 HDMI, 1 VGA), basculez de manière fluide entre eux et affichez en simultané des contenus parfaitement ajustés au True 4K et au 1080p.

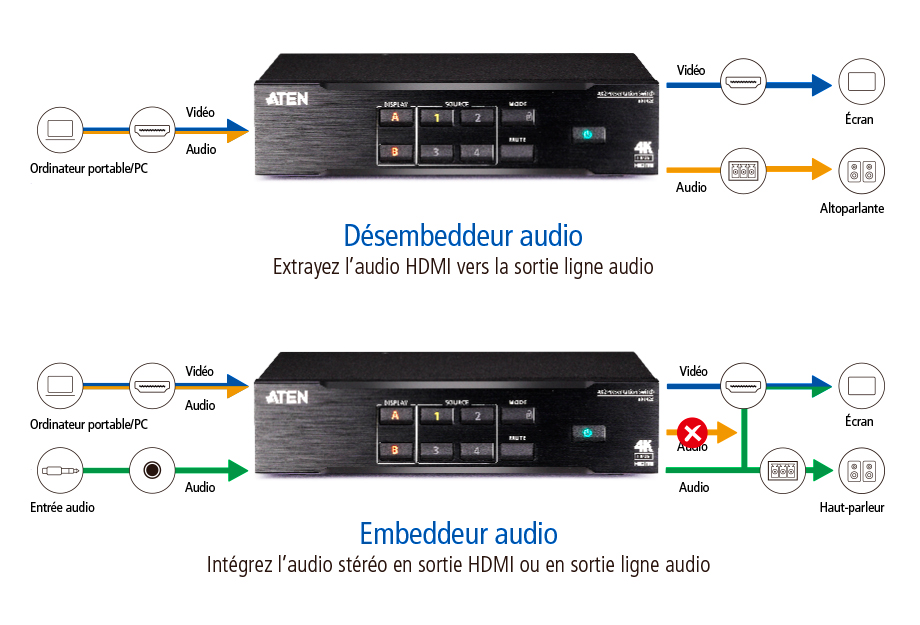

Embeddeur/désembeddeur audio flexible

Prend en charge l’embeddeur audio stéréo et le désembeddeur audio HDMI vers différentes sorties audio afin de faciliter l’adaptation à votre configuration audio préférée.

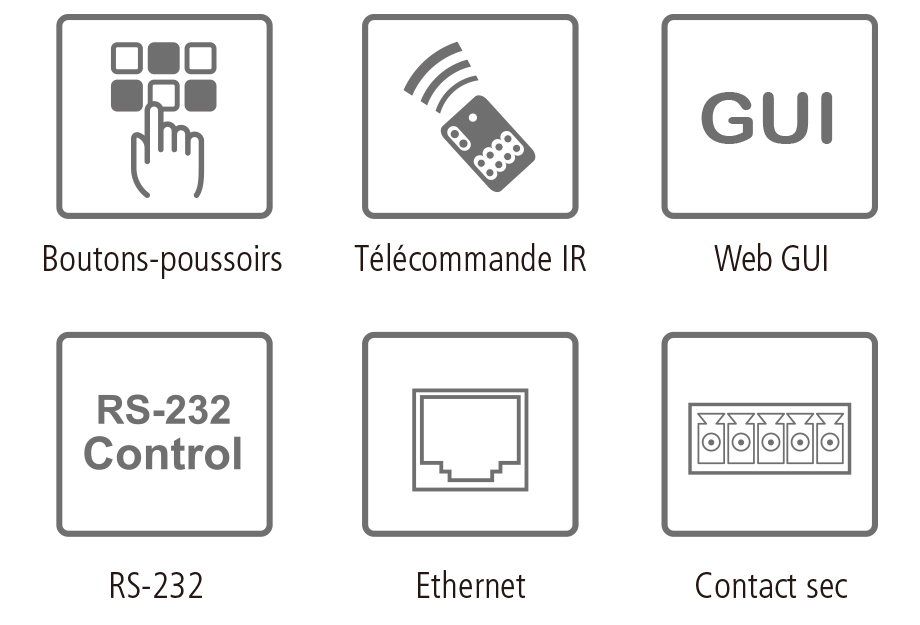

Contrôle polyvalent, opérations simplifiées

Contrôle via les boutons poussoirs du panneau avant, télécommande IR, interface utilisateur graphique Web et toute interface de contrôle via le RS-232, l’Ethernet et le contact sec pour simplifier vos opérations.



Contenu du paquet

  • 1x Commutateur matriciel de présentation 4 x 2 True 4K VP1420
  • 1x récepteur IR
  • 1x télécommande IR
  • 2x borniers à 3 pôles
  • 2x borniers à 5 pôles
  • 1x adaptateur d'alimentation
  • 1x pavé de contrôle à distance contact sec à 4 boutons VPK104
  • 4x borniers à 4 pôles
  • 1x manuel d'instructions

L’ATEN VP1420 est un commutateur de présentation multi-fonctions qui intègre un commutateur matriciel vidéo, un ajusteur* True 4K, un processeur audio ainsi que des fonctions de convertisseur analogique-numérique en un appareil compact qui se monte facilement sous une table ou dans un rack. Avec quatre entrées analogiques/numériques vers deux sorties HDMI True 4K, il est conçu pour booster l’efficacité et l’impact des présentations professionnelles.

Grâce à un contrôle simplifié avec des boutons-poussoirs du panneau avant, une télécommande IR, un RS-232 et une interface utilisateur graphique Web via l’Ethernet, non seulement le VP1420 réduit le nombre d’appareils système, mais il diminue également la complexité des opérations. Il convient à tout espace de réunion ainsi qu’aux environnements pédagogiques, tels que les salles de réunion, les salles de classe, les salles de formation ou toute autre configuration de présentation telle que dans les salles d’exposition ou les hôtels.

Note : Le scaler VP1420 ne prend en charge que la conversion ascendante de 1080p à 4K pour l'écran A, et la conversion descendante de 4K à 1080p pour l'écran B. Les autres conversions de résolution ne sont pas applicables.



  • Commutation matricielle AV analogique/numérique
    • Prend en charge 4 entrées multi-formats – 3 entrées HDMI et 1 VGA
    • 2 sorties HDMI
    • Embeddeur audio – l’audio stéréo peut être intégrée en sortie HDMI ou séparée vers la sortie ligne stéréo
    • Désembeddeur audio – l’audio HDMI peut être extraite vers la sortie ligne stéréo
    • Commutation automatique – détecte et bascule automatiquement vers une nouvelle source dès qu’il est connecté



  • Vidéo en haute définition avec une sortie optimum
    • Qualité vidéo supérieure – résolutions True 4K jusqu'à 4096 x 2160 à 60 Hz (4:4:4) (HDMI)
    • Prise en charge du 4K HDR
    • Ajusteur* – prend en charge l’upscaling vidéo vers le 4K pour l’écran A et le downscaling vers le 1080p pour l’écran B
    • EDID Expert™ - sélectionne automatiquement les paramètres EDID optimaux pour la mise sous tension régulière, l’affichage de haute qualité, et la meilleure résolution sur les appareils connectés
    • HDMI (3D, Deep Color, 4K) ; conforme à HDCP 2.2

      Note : Le scaler VP1420 ne prend en charge que la conversion ascendante de 1080p à 4K pour l'écran A, et la conversion descendante de 4K à 1080p pour l'écran B. Les autres conversions de résolution ne sont pas applicables.



  • Opérations polyvalentes et simplifiées
    • Plusieurs options de contrôle – contrôle flexible via les boutons poussoirs du panneau avant, la télécommande IR, le RS-232 et l’interface utilisateur graphique Web via l’Ethernet
    • Affichez et contrôlez via l’appli Contrôle de présentation vidéo ATEN de façon rapide et agile
    • Prend en charge le mode veille pour économiser de l’énergie et une reprise rapide
    • Prise en charge de CEC (Consumer Electronics Control)
    • Entrée contact intégrée et sortie LED pour le contrôle clavier en utilisant le pavé à distance à contact sec VPK104

Téléchargements de dessins VISIO
Entrée vidéo
Interfaces3 x HDMI Type A femelle (Noir)
1 x VGA (HDB-15) femelle (Bleu)
Distance maxi.HDMI : 4K à 60 Hz (4:4:4) à 5 m ; 4K à 30 Hz à 10 m ; 1080p à 60 Hz à 15 m
VGA : 1080p à 60 Hz à 15 m
Sortie vidéo
Interfaces2 x HDMI Type A femelle (Noir)
Distance maxi.HDMI : 4K à 60 Hz (4:4:4) à 5 m ; 4K à 30 Hz à 10 m ; 1080p à 60 Hz à 15 m
Vidéo
Résolution maxi.HDMI : Jusqu'à 4096 x 2160 / 3840 x 2160 à 60 Hz (4:4:4)
VGA : Jusqu'à 1080p à 60 Hz
ConformitéHDMI (3D, Deep Color, 4K) ; 4K HDR
Compatible HDCP 2.2 ; Consumer Electronics Control (CEC)
Audio
EntréeAudio stéréo (VGA) : 1 x Mini Jack stéréo femelle (Vert)
Audio stéréo (HDMI) : 1 x Mini Jack stéréo femelle (Vert)
SortieSortie ligne (non équilibrée) : 1 x Connecteur à vis imperdable, 3 pôles
Contrôle
RS-2321 x Connecteur à vis imperdable, 3 pôles
IR1 x Mini Jack stéréo femelle (Noir)
Ethernet1 x RJ-45 femelle (Argenté)
Entrée contact1 x Connecteur à vis imperdable, 5 pôles
Sortie LED1 x Connecteur à vis imperdable, 5 pôles
Alimentation de sortie LED : +5 V CC, 0,2 A
Commutateurs
Alimentation1 x Bouton poussoir (LED : Vert / Orange)
Sélection de port d'entrée vidéo4 x Boutons-poussoirs (LED : Vert)
Sélection de port de sortie vidéo2 x Boutons-poussoirs (LED : Orange)
SélectionMuet : 1 x Bouton-poussoir
Mode / Déverrouiller : 1 x Bouton-poussoir
Paramètres EDIDMode EDID : Par défaut ATEN / Affichage A / Remix
Connecteurs
Alimentation1 x Fiche CC (Noir)
Consommation électriqueDC5V:7.21W:38BTU/h

Remarque:
● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe.
● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement0 - 40 °C
Température de stockage-20 - 60 °C
Humidité0 - 80 % d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétal
Poids1.09 kg ( 2.4 lb )
Dimensions (L x l x H)20.00 x 16.05 x 4.40 cm
(7.87 x 6.32 x 1.73 in.)
Lot par carton3 pièces
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.

Fiches techniques

vp1420_presentation_switch_ds_en.pdf (1.43 MB)
Nom de fichier Date de sortie
vp1420-vp1421-user-manual-w.pdf (8.66 MB) 2025-10-16
Desc. Ver. Date de sortie Nom de fichier
Firmware Upgrade v1.2.112 2024-09-03 vp1420-v1.2.112.zip
Firmware Upgrade v1.2.111 2024-07-01 vp1420-v1.2.111.zip

Note : pour toute demande concernant des versions de micrologiciel datant de plus de trois ans, veuillez contacter l'équipe d'assistance technique.

OS Desc. Ver. Date de sortie Nom de fichier
Firmware Upgrade Tool
Firmware upgrade tool v1.2.114 2025-05-05 FirmwareUpgradeTool-Setup-v1.2.114.zip
Veuillez visiter notre centre partenaire (e-services) et enregistrer votre appareil KE. Vous pouvez ensuite télécharger gratuitement Matrice Manager Lite.
