Commutateur matriciel de présentation Seamless 7 x 3 avec Scaler, Streaming, mélangeur audio et HDBaseT
VP2730
- Commutation ultra transparente avec ajusteur – la commutation à zéro seconde sans latence tout en s’ajustant à la meilleure résolution en sortie garantit des présentations encore plus fluides
- Diffusion bidirectionnelle sans contrainte de distance – Diffusez en direct des vidéos HD vers jusqu’à 5 sites distants ou diffusez du contenu depuis un site distant via une interface utilisateur graphique Web intuitive
- Mélangeur audio intégré – prend en charge l’entrée microphone dynamique/condenseur avec Phantom Power 48 V sélectionnable et permet de mélangeur l’entrée mic avec le programme audio
- Flexibilité multi-affichages – affichez et basculez simultanément jusque vers six sources sur PiP (image dans image), PbP (image par image), quadruple affichage, et plus encore

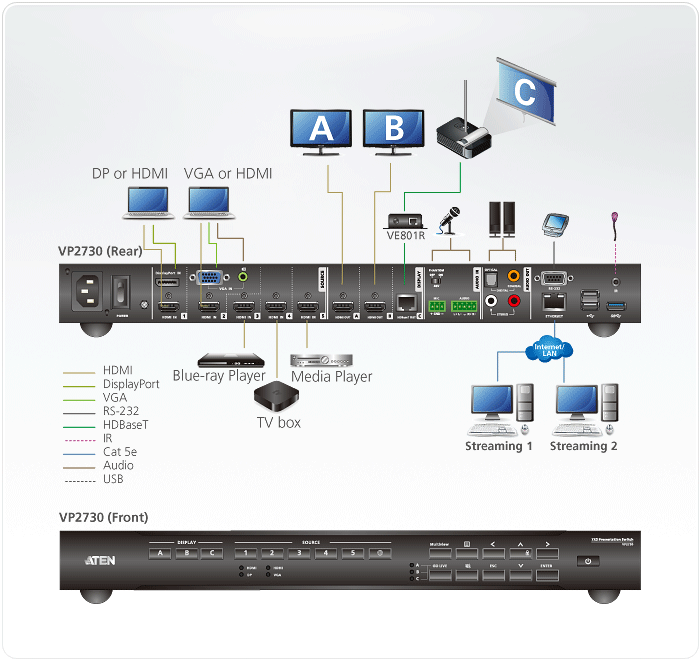

Le VP2730 est un commutateur de présentation multi-fonctions qui intègre le commutateur matriciel vidéo avec des fonctions d’ajusteur, de diffusion, de mélangeur audio, de système d’extension HDBaseT et de convertisseur analogique-numérique en un seul appareil compact. Grâce à sept entrées multi-formats vers deux sorties HDMI et une HDBaseT haute définition, le VP2730 soutient les réunions plus importantes et facilite la collaboration entre les participants locaux et distants dans les salles du conseil, les salles de conférence vidéo, les amphithéâtres ou les classes de cours à distance.
Avec l’utilisateur à l’esprit, le VP2730 est livré avec un OSD et une interface utilisateur graphique WEB directs et accessibles afin de simplifier les opérations pour les participants locaux et distants. Afin de faciliter le partage et la collaboration sans limites de distance, non seulement le VP2730 permet au modérateur de la réunion de partager du contenu vidéo jusque vers 5 sites distants, mais il permet également aux sites distants ou aux participants locaux de diffuser leur contenu sans fil pour participer à la discussion. Le modérateur peut surveiller et basculer entre les sources en toute variation de plein écran, double affichage, triple affichage, quadruple affichage ou modes PiP, avec jusqu’à six sources affichées simultanément sur un écran.
Le VP2730 comprend également plus de fonctions de gestion de réunion avancées : Le mode Modérateur permet au modérateur de la réunion de contrôler les autres affichages via l’affichage hôte ; le Salon de discussion facilite les communications de la réunion ; alors que Capture d’écran et Pause enregistrent et contrôlent le flux de la réunion. Cette solution de présentation collaborative facilite le partage de contenus sans contrainte de distance avec un audio avancé, ce qui simplifie l’intégration AV en éliminant le besoin de nombreux composants individuels et les problèmes de compatibilité qui les accompagnent.
Contenu du paquet
- 1x VP2730 7 x 3 Commutateur matriciel de présentation avec diffusion, HDBaseT
- 1x Récepteur IR
- 1x Télécommande IR
- 1x Cordon d'alimentation
- 2x Borniers
- 4x Coussinets
- 1x Instructions utilisateur
- Commutation AV multi-formats transparente
- Prend en charge 7 entrées multi-formats :
• 2 entrées combos (HDMI/VGA, HDMI/DisplayPort)
• 3 entrées HDMI - 2 sorties HDMI et une sortie HDBaseT
- Qualité vidéo supérieure avec jusqu’à 1080p à 60 Hz (HDMI/DisplayPort)
- Ultra Seamless Switch™ – commutation à zéro seconde qui fournit des flux vidéo en continu, une commutation en temps réel et des transmissions de signaux stables
- Ajusteur – dispose d'une fonction d'ajustement vidéo pour convertir les résolutions d'entrée aux résolutions d'affichage optimales
- Conversion des proportions flexible
- Prend en charge 7 entrées multi-formats :
- Diffusion en 1080p pour le partage et la collaboration sans contrainte de distance
- En direct – le modérateur de la réunion peut diffuser des contenus vidéo HD jusque vers 5 emplacements distants
- Diffusion – les emplacements distants peuvent diffuser et partager du contenu vers le modérateur de la réunion depuis toute distance via l’interface utilisateur graphique Web intuitive
- File d’attente de la diffusion – partage le contenu diffusé et approuvé par le modérateur de la réunion un par un afin de faciliter la gestion du flux de la réunion
- Intégration du mélangeur audio pour les applications avancées
- Mélangeur audio – permet de mélanger les entrées de microphone vers tout appareil de sortie audio analogique ou numérique externe
- Embedder/Désembedder audio – les signaux audio HDMI/DisplayPort peuvent être extraits afin de séparer les signaux audio numériques/analogiques ; l’audio Mic/Ligne peut être embeddé en audio HDMI
- Prend en charge des sorties audio numériques/analogiques multi-formats, dont le coaxial, TOSLINK et RCA
- Fonctions avancées de gestion des conférences pour la collaboration
- Affichage multiple - affiche et bascule simultanément en toute variation de plein écran, double affichage, triple affichage, quadruple affichage ou modes PiP, avec jusqu’à six sources affichées simultanément sur un écran
- Mode modérateur – permet au modérateur de la réunion de contrôler les autres affichages via l’affichage hôte
- Salon de discussion – facilite la communication en temps réel et précise parmi les participants distants
- Capture d’écran – capture tout sur votre écran en un clic
- Pause – met l’écran en pause pour discuter ou pour contrôler le flux de la réunion
- Opérations simplifiées
- Affichez et contrôlez via l’appli Contrôle de présentation vidéo ATEN de façon rapide et agile
- Options de contrôle multiples – contrôle flexible via l’interface utilisateur graphique Web intégrée, le panneau avant, l’OSD, la télécommande IR, le RS-232 et l’appli mobile
- Commutation automatique – détecte et bascule automatiquement vers une nouvelle source dès qu’il est connecté pour des raisons d’économie de temps et de pratique
Entrée vidéo | |
Interfaces | 5 x HDMI Type A femelle (Noir) 1 x DP femelle (Noir) 1 x HDB-15 femelle (Bleu) |
Sortie vidéo | |
Interfaces | 2 x HDMI Type A femelle (Noir) HDBaseT : 1 x RJ-45 femelle (Argenté) |
Distance maxi. | HDMI : Jusqu'à 15 m HDBaseT : Jusqu'à 1080p à 60 m (Cat 5e/6)/70 m (Cat 6a/ATEN 2L-2910 Cat 6) |
Vidéo | |
Résolution maxi. | HDMI/DP : Jusqu'à 1080p à 60 Hz VGA/Analogique : Jusqu'à 1920 x 1200 à 60 Hz |
Conformité | HDMI/DP : Compatible HDCP 1.4 ; Consumer Electronics Control (CEC) |
Audio | |
Entrée | Audio stéréo : 1 x Mini Jack stéréo femelle (Vert) Balance audio : 1 x Connecteurs à vis imperdable, 5 contacts Microphone : 1 x Connecteur à vis imperdable, 3 contacts |
Sortie | Audio optique : 1 x Toslink (Noir) Audio coaxial : 1 x RCA femelle (Orange) Audio stéréo : 2 x RCA femelle (Blanc/Rouge) |
Connecteurs | |
Ports console | USB 2.0 : 2 x USB Type A femelle (Blanc) USB 3.0 : 1 x USB Type A femelle (Bleu) |
Alimentation | 1 x Prise secteur à 3 broches |
Contrôle | |
RS-232 | 1 x DB 9 femelle (Noir) |
IR | 1 x Mini Jack stéréo femelle (Noir) |
Ethernet | 1 x RJ-45 femelle (Argenté) |
Commutateurs | |
Alimentation | 1 x Bouton-poussoir 1 x Interrupteur à bascule |
Sélection de port d'entrée vidéo | Entrée Vidéo : 5 x Bouton poussoir Diffusion : 1 x Bouton poussoir |
Sélection de port de sortie vidéo | 3 x Bouton-poussoir |
Sélection | Affichage multiple : 1 x Bouton-poussoir Menu : 1 x Bouton-poussoir Gauche : 1 x Bouton-poussoir Haut (Déverrouiller) : 1 x Bouton-poussoir Droite : 1 x Bouton-poussoir En direct : 1 x Bouton-poussoir Muet : 1 x Bouton-poussoir Esc : 1 x Bouton-poussoir Bas : 1 x Bouton-poussoir Entrée : 1 x Bouton poussoir |
Phantom power | 1 x Interrupteur coulissant |
DEL | |
Vidéo | Source 1 : HDMI/DP : 2 (Vert) Source 2 : HDMI/VGA : 2 (Vert) |
Sortie vidéo | En direct : 3 (Ambre) |
Paramètres EDID | Mode EDID : Par défaut ATEN/Affichage A |
Alimentation | |
Capacité d'alimentation d'entrée | 100-240 V CA ; 50-60 Hz ; 1,0 A |
Consommation électrique | 110 V CA, 28,5 W, 174 BTU 220 V CA, 27,3 W, 168 BTU |
Environnement | |
Température de fonctionnement | 0 - 40 °C |
Température de stockage | -20 - 60 °C |
Humidité | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Métal |
Poids | 3,70 kg (8,15 lb) |
Dimensions (L x l x H) | 43,24 x 26,28 x 4,40 cm (17,02 x 10,35 x 1,73 po) |
Lot par carton | 1 pièce |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
