Commutateur matriciel HDMI True 4K 8 x 8
VM0808HB
- Connecte une des 8 sources HDMI à un des 8 affichages HDMI
- Prend en charge des résolutions True 4K jusqu'à 4096 x 2160 à 60 Hz (4:4:4)

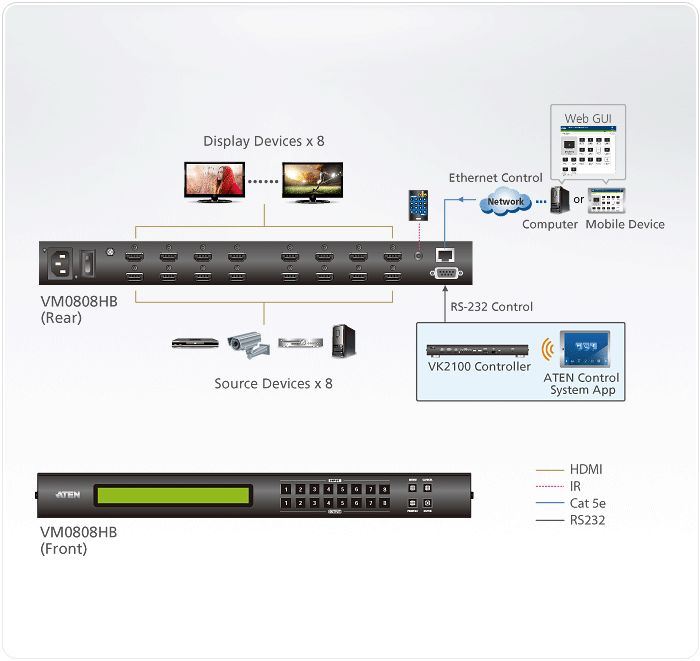

- Multiples méthodes de contrôle – gestion du système via les boutons-poussoirs du panneau avant, la télécommande IR, le contrôle RS-232 et Telnet/interface utilisateur graphique Web via connexions Ethernet
- HDMI (3D, Deep Color, 4K) et compatible HDCP 2.2
Le VM0808HB d'ATEN est une gamme de commutateurs matriciels HDMI True 4K qui offre un moyen facile et abordable pour router une des 8 sources vidéo HDMI vers l'un des 8 affichages HDMI. Avec ses résolutions vidéo supérieures jusqu'à 4096 x 2160 à 60 Hz (4:4:4), le VM0808HB offre un routage de signaux robuste et une commutation vidéo numérique ultrarapide, ce qui le rend idéal pour les applications nécessitant le routage des signaux numériques True 4K, comme dans les lieux d'événements, les salles de classe numériques, les auditoriums, les grands magasins, et plus.
La conception intuitive de l'interface utilisateur graphique du VM0808HB permet aux utilisateurs de configurer de manière flexible n'importe quelle entrée aux connexions de sortie, éliminant ainsi le besoin de changements fréquents de configuration physique. En plus de l'interface utilisateur graphique Web intégrée, le VM0808HB peut être utilisé via les boutons-poussoirs du panneau avant, la télécommande IR, le contrôle RS-232 et Telnet via des connexions Ethernet, offrant aux utilisateurs la commodité ultime tout en gardant le système disponible avec l'efficacité de commutation vidéo à tout moment.
Contenu du paquet
- 1x VM0808HB Commutateur matriciel HDMI True 4K 8 x 8
- 1x LIN2-418K-E12G Cordon d'alimentation
- 1x 2XRT-0106G Télécommande IR
- 1x 2XRT-0003G Récepteur IR
- 1x Kit de montage en rack
- 1x Instructions utilisateur
- Connecte une des 8 sources HDMI à un des 8 affichages HDMI
- Prend en charge des résolutions True 4K jusqu'à 4096 x 2160 à 60 Hz (4:4:4)
- Prend en charge l’HDR10+
- Multiples méthodes de contrôle – gestion du système via les boutons-poussoirs du panneau avant, la télécommande IR, le contrôle RS-232 et Telnet/interface utilisateur graphique Web via connexions Ethernet
- Affichez et contrôlez via l’appli Contrôle de matrice vidéo ATEN de façon rapide et agile
- EDID Expert™ – sélectionne les paramètres EDID optimaux pour la mise sous tension régulière, l'affichage de haute qualité et l'utilisation de la meilleure résolution vidéo sur différents écrans
- Débits binaires jusqu'à 6 Gbits pour sortie True 4K impeccable
- Prend en charge l'audio Dolby True HD et DTS HD Master
- HDMI (3D, Deep Color, 4K) et compatible HDCP 2.2
- Prend en charge CEC (Consumer Electronics Control)
- Détection de mise sous tension – bascule vers la source suivante sous tension lorsqu’une source est mise hors tension
- Protection ESD pour HDMI
- Prend en charge le câble antivol HDMI LockPro™ d’ATEN pour les connexions sécurisées de câble HDMI
- Mise à jour du micrologiciel possible
- Montable en rack (Design 1U)
Entrée vidéo | |
Interfaces | 8 x HDMI Type A femelle (Noir) |
Impédance | 100 Ω |
Distance maxi. | 5,0 m / 4K à 60 Hz (4:4:4) |
Sortie vidéo | |
Interfaces | 8 x HDMI Type A femelle (Noir) |
Distance maxi. | 5 m / 4K à 60 Hz (4:4:4) 15 m / 1920 x 1200 |
Impédance | 100 Ω |
Vidéo | |
Horloge pixel maxi. | 600 MHz |
Résolution maxi. | Jusqu'à 4096 x 2160 / 3840 x 2160 à 60 Hz (4:4:4) |
Débit de données maxi. | 18 Gbps (6 Gbps par voie) |
Conformité | HDMI (3D, 4K, Deep Color) Compatible HDCP 2.2 Consumer Electronics Control (CEC) |
Contrôle | |
RS-232 | Connecteur : 1 x DB-9 femelle (Noir) Débit en bauds et protocole : Débit en bauds : 19200, Bits de données : 8, Bits d’arrêt : 1, Parité : Non, Contrôle de flux : Non |
IR | 1 x Mini Jack stéréo femelle (Noir) |
Ethernet | 1 x RJ-45 femelle |
Paramètres EDID | Mode EDID : Par défaut / Port 1 / Remix / Personnalisé (prise en charge de l’Assistant EDID) |
Environnement | |
Température de fonctionnement | 0 - 40 °C |
Humidité | 0 - 80 % d'humidité relative, sans condensation |
Température de stockage | -20 - 60 °C |
Propriétés physiques | |
Poids | 3,99 kg (8,79 lb) |
Boîtier | Métal |
Dimensions (L x l x H) | 43,24 x 26,23 x 4,40 cm (17,02 x 10,33 x 1,73 po) |
Connecteurs | |
Alimentation | 1 x Prise secteur à 3 broches |
Lot par carton | 1 pièce |
Consommation électrique | 110 V CA, 38,1 W, 179 BTU 220 V CA, 37,8 W, 177 BTU |
Alimentation | |
Capacité d'alimentation d'entrée | 100 - 240 V CA ; 50 - 60 Hz ; 1,0 A |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Exemples de réussites
Fiches techniques
vm0404hb_0808hb_video_matrix_switch_ds_en.pdf (1.3 MB)Manuel de l'utilisateur
vm0404hb-vm0808hb_um_w_2020-09-18.pdf (3.93 MB)Quick Start Guides
vm0404hb_0808hb_video_matrix_switch_qsg.pdf (1.77 MB)Dessin de CAO
VM0808HB-ASM-V01_WEB.pdf (82.21 KB)Firmware
Desc. | Ver. | Date de sortie | Nom de fichier |
Firmware Upgrade | v3.4.337 | 2019-12-30 | vm0808hb_v3.4.337.zip |
Firmware Upgrade | v3.4.333 | 2019-09-17 | vm0808hb_v3.4.333.zip |
Firmware Upgrade | v3.2.313 | 2019-02-01 | vm0808hb_v3.2.313.zip |
Firmware Upgrade | v1.0.075 | 2019-02-01 | vm0808hb_v1.0.075.zip |
Firmware Upgrade | v1.0.073 | 2018-08-13 | vm0808hb_v1.0.073.zip |
