Switch True 4K HDMI Matrix 8 x 8
VM0808HB
- Connette una delle 8 sorgenti HDMI a uno degli 8 schermi HDMI
- Supporta risoluzioni True 4K fino a 4096 x 2160 a 60 Hz (4:4:4)

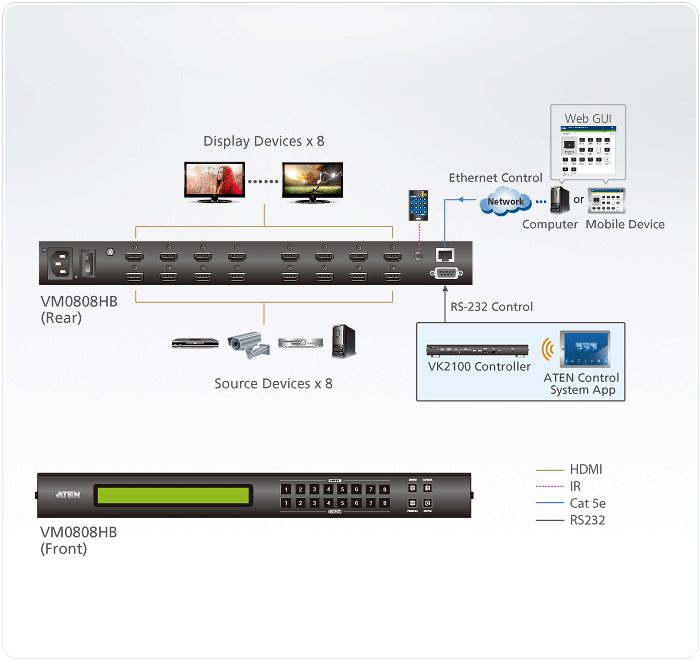

- Metodi di controllo multipli, gestione del sistema tramite i pulsanti push sul pannello frontale, telecomando IR, controllo RS-232 e interfaccia grafica utente web/Telnet mediante connessioni Ethernet
- HDMI (3D, Deep color, 4K); Compatibile HDCP 2.2
Il VM0808HB di ATEN è uno switch True 4K HDMI matrix che offre un modo semplice e affidabile per indirizzare una delle 8 sorgenti video HDMI verso uno dei 8 schermi HDMI. Dotato di risoluzioni video superiori fino a 4096 x 2160 a 60 Hz (4:4:4), il VM0808HB offre l'indirizzamento del segnale e commutazione video digitale ultra rapida, che lo rendono perfetto per applicazioni dove è necessario l'indirizzamento dei segnali digitali True 4K, ad esempio sedi degli eventi, classi digitali, auditorium, grandi magazzini e altro.
Il design intuitivo dell'interfaccia grafica utente del VM0808HB consente agli utenti di configurare in modo flessibile qualsiasi connessione ingresso-uscita, eliminando la necessità di modificare frequentemente le configurazioni fisiche. Oltre all'interfaccia grafica utente web integrata, il VM0808HB può essere utilizzato mediante i pulsanti push sul pannello frontale, telecomando IR, controllo RS-232 e Telnet mediante le connessioni Ethernet, offrendo all'utente la massima comodità rendendo allo stesso tempo il sistema disponibile grazie alla commutazione delle prestazioni video in qualsiasi momento.
Contenuti della confezione
- 1x VM0808HB Switch True 4K HDMI Matrix 8 x 8
- 1x LIN2-418K-E12G cavo di alimentazione
- 1x 2XRT-0106G telecomando IR
- 1x 2XRT-0003G ricevitore IR
- 1x kit montaggio su rack
- 1x istruzioni per l'utente
- Connette una delle 8 sorgenti HDMI a uno degli 8 schermi HDMI
- Supporta risoluzioni True 4K fino a 4096 x 2160 a 60 Hz (4:4:4)
- Supporta HDR10+
- Metodi di controllo multipli, gestione del sistema tramite i pulsanti push sul pannello frontale, telecomando IR, controllo RS-232 e interfaccia grafica utente web/Telnet mediante connessioni Ethernet
- Visualizzazione e controllo mediante l'App di controllo matrix video di ATEN in modo agile e rapido
- EDID Expert™ – seleziona le impostazioni EDID ottimali per una visualizzazione fluida con qualità elevata e per usare la risoluzione video migliore su diversi monitor
- Frequenza segnali fino a 6 Gbits per uscita true 4K senza problemi
- Supporta l'audio Dolby True HD e DTS HD Master
- HDMI (3D, Deep color, 4K); Compatibile HDCP 2.2
- Supporta Consumer Electronics Control (CEC)
- Rilevamento accensione: passa alla sorgente accesa successiva quando viene spenta una sorgente
- Protezione ESD per HDMI
- Supporta il blocco cavi HDMI LockPro™ di ATEN per collegamenti sicuri dei cavi HDMI
- Firmware aggiornabile
- Montabile su rack (design 1U)
Ingresso video | |
Interfacce | 8 x HDMI Tipo A femmina (Nero) |
Impedenza | 100 Ω |
Distanza max. | 5,0 m / 4K a 60 Hz (4:4:4) |
Uscita video | |
Interfacce | 8 x HDMI Tipo A femmina (Nero) |
Distanza max. | 5 m / 4K a 60 Hz (4:4:4) 15 m / 1920 x 1200 |
Impedenza | 100 Ω |
Video | |
Clock di pixel max. | 600 MHz |
Risoluzione max. | Fino a 4096 x 2160 / 3840 x 2160 a 60 Hz (4:4:4) |
Frequenza max. dati | 18 Gbps (6 Gbps per linea) |
Conformità | HDMI (3D, 4K, Deep Color) Compatibile HDCP 2.2 Consumer Electronics Control (CEC) |
Controllo | |
RS-232 | Connettore: 1 x DB-9 femmina (Nero) Velocità in baud e protocollo: Velocità in baud: 19200, Bit dati: 8, Bit di arresto:1, Parità: No, Controllo flusso: No |
IR | 1 x jack stereo mini femmina (Nero) |
Ethernet | 1 x RJ-45 femmina |
Impostazioni EDID | Modalità EDID: Preferinito/Porta 1/Remix/Personalizzato (Supporto procedura guidata EDID) |
Ambiente | |
Temperatura di esercizio | 0 - 40 °C |
Umidità | 0 - 80% di umidità relativa, senza condensa |
Temperatura di conservazione | -20 - 60 °C |
Proprietà fisiche | |
Peso | 3,99 kg (8,79 libre) |
Struttura | Metallo |
Dimensioni (L x P x A) | 43,24 x 26,23 x 4,40 cm (17,02 x 10,33 x 1,73 pollici) |
Connettori | |
Alimentazione | 1 x presa CA a 3 perni |
Lotto scatola | 1 pz |
Consumo | 110 V CA, 38,1 W, 179 BTU 220 V CA, 37,8 W, 177 BTU |
Alimentazione | |
Carico potenza ingresso | 100 - 240 V CA; 50 - 60 Hz; 1,0 A |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
Scheda tecnica
vm0404hb_0808hb_video_matrix_switch_ds_en.pdf (1.3 MB)Manuale utente
vm0404hb-vm0808hb_um_w_2020-09-18.pdf (3.93 MB)Quick Start Guides
vm0404hb_0808hb_video_matrix_switch_qsg.pdf (1.77 MB)Disegno CAD
VM0808HB-ASM-V01_WEB.pdf (82.21 KB)Firmware
Discendente | Ver. | Data di rilascio | Nome file |
Firmware Upgrade | v3.4.337 | 2019-12-30 | vm0808hb_v3.4.337.zip |
Firmware Upgrade | v3.4.333 | 2019-09-17 | vm0808hb_v3.4.333.zip |
Firmware Upgrade | v3.2.313 | 2019-02-01 | vm0808hb_v3.2.313.zip |
Firmware Upgrade | v1.0.075 | 2019-02-01 | vm0808hb_v1.0.075.zip |
Firmware Upgrade | v1.0.073 | 2018-08-13 | vm0808hb_v1.0.073.zip |
