Récepteur HDBaseT HDMI avec PoH (4K à 100 m) (HDBaseT Classe A) (PoH PD)

Name: VE1812R
Brand: ATEN

VE1812R

MSRP: Quote Upon Request

Ajouter au panier de devis

Connectivité HDBaseT – étend une connexion HDMI sur une longue distance via un câble Cat 5e/6/6a
Prend en charge le mode longue portée HDBaseT – jusqu'à une portée maximale de 150 mètres à 1080p
PoH (alimentation sur HDBaseT) – fournit de l'alimentation du transmetteur au récepteur sur une longue distance via un câble Cat 5e/6/6a
Canal RS-232 bidirectionnel – permet de vous connecter à des terminaux série ou des périphériques série comme les écrans tactiles et les scanners de codes à barres

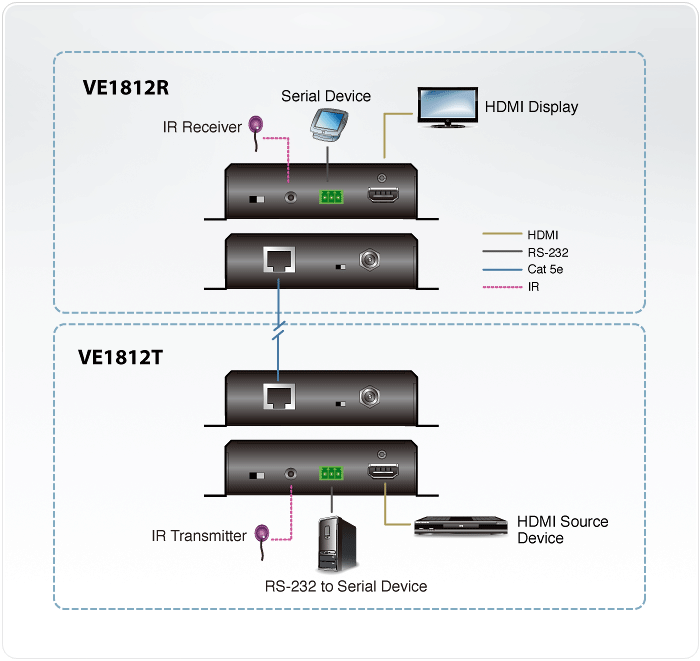

Le VE1812T comporte la fonction d'alimentation sur HDBaseT (PoH) qui envoie l'alimentation de Tx à Rx sur le câble Cat 5e/6/6a sans alimentation supplémentaire. Le VE1812T prend en charge la transmission de signal RS-232 et IR, vous permettant de contrôler l'appareil source HDMI depuis le récepteur (VE1812R) tout en accédant au périphérique d'affichage HDMI de l'émetteur (VE1812T). Les signaux infrarouges peuvent également être étendus dans les deux sens.

L'émetteur VE1812T HDBaseT HDMI avec PoH est compatible HDMI (3D, Deep Color, 4K) et HDCP. Lors de la transmission HDMI/4K avec un câble Cat 6a ou ATEN 2L-2910 Cat 6, la distance maximale peut atteindre jusqu'à 100 mètres. Avec le mode longue portée activé, le VE1812T peut étendre le signal HDMI jusqu'à 150 m à 1080p. Le VE1812T est parfait pour les salles de classe, les salles de conférence vidéo, les jeux ou toute installation nécessitant une qualité vidéo supérieure.

Contenu du paquet

1x Récepteur VE1812R HDBaseT HDMI avec PoH
1x 0AD9-1F05-26EG Adaptateur d'alimentation
1x Bornier RS-232
1x Instructions utilisateur

Connectivité HDBaseT – étend une connexion HDMI sur une longue distance via un câble Cat 5e/6/6a
Qualité vidéo supérieure:
– 4K jusqu'à 100 m sur un câble Cat 6a ou ATEN 2L-2910 Cat 6
– 1080p jusqu'à 150 m en mode HDBaseT Long Reach Mode
Antiblocage HDBaseT – résiste à l'interférence du signal lors de la transmission de vidéo de haute qualité en utilisant la technologie HDBaseT
PoH (alimentation sur HDBaseT) – fournit de l'alimentation du transmetteur au récepteur sur une longue distance via un câble Cat 5e/6/6a
Canal RS-232 bidirectionnel – permet de vous connecter à des terminaux série ou des périphériques série comme les écrans tactiles et les scanners de codes à barres
Canal IR bidirectionnel – protocole IR à deux voies par un port infrarouge ; la transmission IR est traitée une direction à la fois
Montable en rack

Sortie vidéo
Interfaces	1 x HDMI Type A femelle (Noir)
Impédance	100 Ω
Distance maxi.	3 m
Vidéo
Débit de données maxi.	10,2 Gbps (3,4 Gbps par voie)
Horloge pixel maxi.	340 MHz
Conformité	HDMI (3D, Deep Color, 4K) Compatible HDCP2.2 Consumer Electronics Control (CEC)
Résolutions maxi. / Distance	Jusqu'à 4K à 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat6) ; 1080p à 100 m (Cat 5e/6/6a) *4K pris en charge : 4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ; 4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Audio
Sortie	1 x HDMI Type A femelle (Noir)
Connecteurs
Unité vers unité	1 x RJ-45 femelle
Alimentation	1 x Fiche CC (Noir) avec verrouillage
Contrôle
RS-232	Connecteur : 1 x Bornier, 3 contacts Débit en bauds : 19200, Bits de données : 8, Bit d’arrêt : 1, sans parité et contrôle de flux
IR	1 x Mini Jack stéréo femelle (Noir)
Commutateurs
Commutateur de mode longue portée	1 x Interrupteur coulissant - MARCHE/ARRÊT
Mise à jour du firmware	1 x Interrupteur coulissant - MARCHE/ARRÊT
Consommation électrique	DC5V:4.26W:20BTU/h POH:5.33W:25BTU/h Remarque: ● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe. ● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement	0 - 40 °C
Température de stockage	-20 - 60 °C
Humidité	0 - 80 % d'humidité relative, sans condensation
Propriétés physiques
Boîtier	Métal
Poids	0.45 kg ( 0.99 lb )
Dimensions (L x l x H) avec support	14.04 x 12.30 x 3.00 cm (5.53 x 4.84 x 1.18 in.)
Dimensions (L x l x H) sans support	13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.)
