Récepteur HDBaseT-Lite HDMI avec POH (4K@40m) (HDBaseT Classe B)
VE802R
- Connectivité HDBaseT – étend une connexion HDMI sur une longue distance avec un câble Cat 5e/6/6a
- Canal RS-232 bidirectionnel - Vous permet de connecter à plusieurs terminaux ou appareils en série, par exemple pour des écrans tactiles ou lecteurs de code-barres
- Canal IR bidirectionnel - La transmission IR est traitée une direction à la fois
- Montage en rack possible

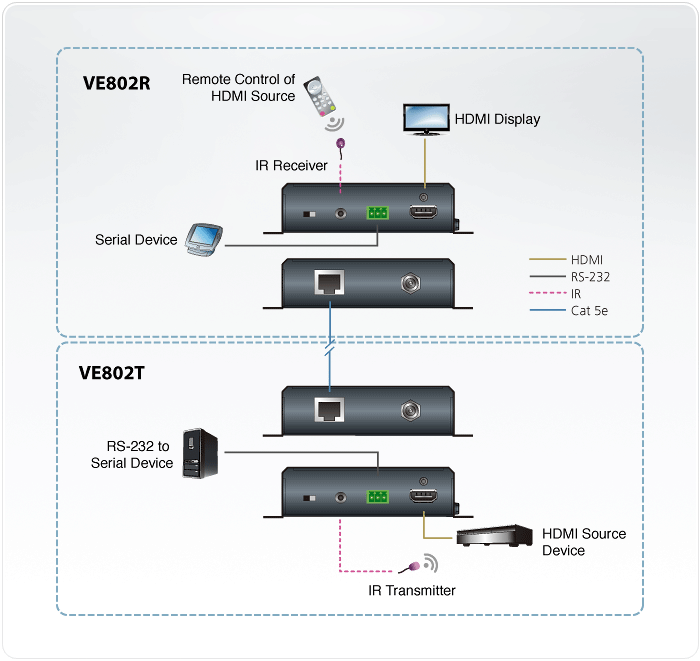

Le récepteur HDBaseR HDMI-Lite VE802T se connecte à des émetteurs HDBaseT* pour étendre le signal jusqu'à 70 m depuis la source HDBaseT en utilisant un câble Cat 5e/6/6a. Il prend en charge RS-232 et le passthrough de signal IR, vous permettant ainsi de contrôler le dispositif HDMI source depuis l'unité distante (VE802R) tout en accordant l'accès au dispositif d'affichage HDMI depuis l'appareil local (VE802T). Les signaux IR peuvent également être étendus dans les deux directions. Le VE802R est compatible HDMI (3D, Deep Color, 4k) et HDCP. Le VE802R est idéal pour un centre de divertissement numérique ou toute installation nécessitant une qualité vidéo supérieure.
* Unités émettrices compatibles HDBaseT : VE802T
Contenu du paquet
- 1x Récepteur VE802R HDMI HDBaseT-Lite avec POH
- 1x 0AD6-1F05-26EG adaptateur secteur
- 1x 2XRT-0003G Récepteur IR
- 1x JCTN-3401-103G Bornier
- 1x Instructions d'utilisation
- Connectivité HDBaseT – étend une connexion HDMI sur une longue distance avec un câble Cat 5e/6/6a
- Qualité vidéo supérieure – jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (câble Cat 6a ou ATEN 2L-2910 Cat 6)
- Antibrouillage HDBaseT – Résiste aux interférences de signal lors de la transmission vidéo haute qualité avec la technologie HDBaseT
- POH (alimentation sur HDBaseT) – Fournit l'alimentation de l'émetteur au récepteur sur une longue distance avec un câble Cat 5e/6/6a
- Canal RS-232 bidirectionnel - Vous permet de connecter à plusieurs terminaux ou appareils en série, par exemple pour des écrans tactiles ou lecteurs de code-barres
- Canal IR bidirectionnel - La transmission IR est traitée une direction à la fois
- Montage en rack possible
Sortie vidéo | |
Interfaces | 1 x HDMI Type A femelle (Noir) |
Impédance | 100 Ώ |
Distance maxi. | 3 m (2L-7D03H) |
Vidéo | |
Débit de données maxi. | 10,2 Gbps (3,4 Gbps par voie) |
Horloge pixel maxi. | 340 MHz |
Conformité | HDMI (3D, Deep Color, 4K) Compatible HDCP2.2 Consumer Electronics Control (CEC) |
Résolutions maxi. / Distance | Jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6) ; 1080p à 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6) *4K pris en charge : 4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ; 4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4) |
Audio | |
Entrée | 1 x HDMI Type A femelle (Noir) |
Sortie | 1 x HDMI Type A femelle (Noir) |
Contrôle | |
RS-232 | Connecteur : 1 x Bornier, 3 contacts Débit en bauds : 19200, Bits de données : 8, Bit d’arrêt : 1, sans parité et contrôle de flux |
IR | 1 x Mini Jack stéréo femelle (Noir) |
Connecteurs | |
Alimentation | 1 x Fiche CC (Noir) avec verrouillage |
Unité vers unité | 1 x RJ-45 femelle |
Consommation électrique | DC5V:4.37W:20BTU |
Environnement | |
Température de fonctionnement | 0 - 50°C |
Température de stockage | -20 - 60°C |
Humidité | 0 - 80% d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Métal |
Poids | 0.46 kg ( 1.01 lb ) |
Dimensions (L x l x H) | 14.04 x 12.30 x 3.00 cm (5.53 x 4.84 x 1.18 in.) |
Dimensions (L x l x H) avec support | 14.04 x 12.30 x 3.00 cm (5.53 x 4.84 x 1.18 in.) |
Dimensions (L x l x H) sans support | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) |
Entrée vidéo | |
Distance maxi. | 3 m (2L-7D03H) |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
