Extension HDMI/USB Cat 5 (1080p@40m)
VE803

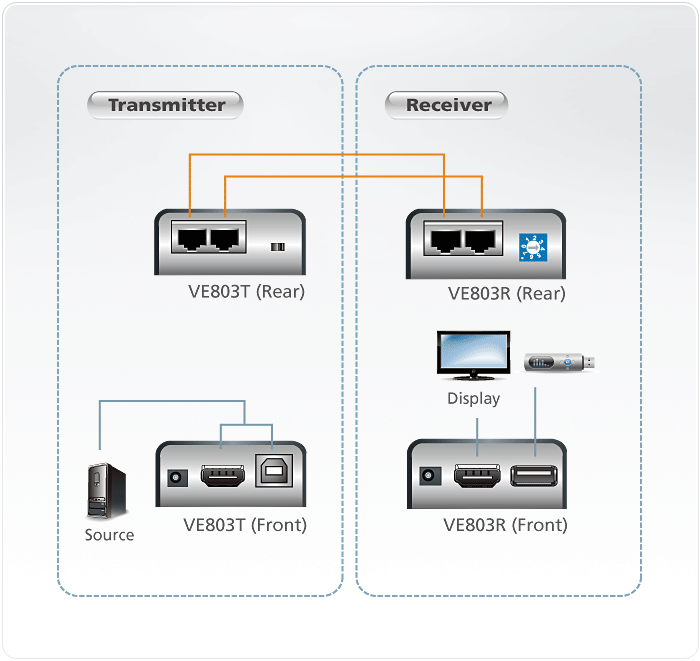

- Utilise deux câbles de catégorie 5e pour connecter les unités locale et distante
- Augmente jusqu'à 40 m la distance de transmission des signaux 1080p et jusqu'à 60 m celle des signaux 1080i
- Prise en charge USB transparente : accepte tous les périphériques USB 2.0 à pleine vitesse (jusqu’à 12 Mbits/s)
- Compatible HDMI (3D, Deep Color) et HDCP : vitesses de signalisation jusqu'à 2 Gbit/s
MSRP:
Quote Upon Request
Le système d’extension USB HDMI VE803 vous permet d’augmenter la distance de transmission des signaux HDMI jusqu’à 60 mètres de la source HDMI, en utilisant deux câbles de catégorie 5e. Il est en mesure d’envoyer des signaux 1080i jusqu’à 60 mètres et des signaux 1080p jusqu’à 40 mètres.
Le VE803 est équipé de connecteurs USB qui permettent d’augmenter la distance d’installation de n’importe quel périphérique USB entre les unités. La fonction USB garantit également la prise en charge des commandes par écran tactile. Vous pouvez ainsi contrôler le périphérique source HDMI local depuis l’écran distant ou contrôler l’écran distant par le biais de l’unité locale.
Le VE803 est équipé de connecteurs USB qui permettent d’augmenter la distance d’installation de n’importe quel périphérique USB entre les unités. La fonction USB garantit également la prise en charge des commandes par écran tactile. Vous pouvez ainsi contrôler le périphérique source HDMI local depuis l’écran distant ou contrôler l’écran distant par le biais de l’unité locale.
Le système VE803 est idéal pour les centres de transport, les installations médicales, les centres commerciaux et tout lieu qui nécessite la présence de commandes par écran tactile ou d'une borne informatique. Pour assurer flexibilité et commodité, l'unité locale VE803 peut être alimentée par le biais du câble USB lorsqu’elle est connectée à un périphérique source approprié. Le VE803 est compatible HDCP et constitue de ce fait une solution d’extension HDMI idéale quelle que soit l’application.
Contenu du paquet
- 1x système d’extension USB HDMI VE803T
- 1x système d’extension USB HDMI VE803R
- 1x adaptateur secteur
- 1x câble USB (1,8 m)
- 1x kit de montage
- 1x manuel d’utilisation
- Utilise deux câbles de catégorie 5e pour connecter les unités locale et distante
- Augmente jusqu'à 40 m la distance de transmission des signaux 1080p et jusqu'à 60 m celle des signaux 1080i
- Qualité vidéo supérieure : résolutions HDTV de 480p, 720p, 1080i, 1080p (1920 x 1080), VGA, SVGA, XGA, SXGA, UXGA et WUXGA (1920 x 1200)
- Prise en charge d'un écran tactile USB
- Un commutateur de réglage de l'égalisation à 8 segments permet d'optimiser la qualité d'affichage
- Prise en charge du son Dolby True HD et DTS HD Master Audio
- Système de protection contre les décharges électriques 8KV/15KV intégré
- Prise en charge USB transparente : accepte tous les périphériques USB 2.0 à pleine vitesse (jusqu’à 12 Mbits/s)
- Prise en charge des formats grand écran
- Compatible HDMI (3D, Deep Color) et HDCP : vitesses de signalisation jusqu'à 2 Gbit/s
- Unité locale alimentée par câble USB
Function | VE803R | VE803T |
Entrée vidéo | ||
Interfaces | N/A | 1 x HDMI Type A femelle (Noir) |
Impédance | N/A | 100 Ω |
Distance maxi. | N/A | 3 m (2L-7D03H) |
Sortie vidéo | ||
Interfaces | 1 x HDMI Type A femelle (Noir) | N/A |
Impédance | 100 Ω | N/A |
Distance maxi. | 3 m (2L-7D03H) | N/A |
Vidéo | ||
Débit de données maxi. | 6,75 Gbps (2,25 Gbps par voie) | 6,75 Gbps (2,25 Gbps par voie) |
Horloge pixel maxi. | 225 MHz | 225 MHz |
Conformité | HDMI (3D, Deep Color) Compatible HDCP | HDMI (3D, Deep Color) Compatible HDCP |
Résolutions maxi. / Distance | Jusqu'à 1080p à 40 m ; 1080i à 60 m | Jusqu'à 1080p à 40 m ; 1080i à 60 m |
Audio | ||
Entrée | N/A | 1 x HDMI Type A femelle (Noir) |
Sortie | 1 x HDMI Type A femelle (Noir) | N/A |
Contrôle | ||
USB | 1 x USB Type A femelle | 1 x USB Type B femelle |
Paramètres EDID | Mode EDID : Par défaut | Mode EDID : Par défaut |
Connecteurs | ||
Alimentation | 1 x Fiche CC | 1 x Fiche CC |
Consommation électrique | 5 V CC, 0,75 W, 14 BTU | 5 V CC, 1,04 W, 16 BTU |
Environnement | ||
Température de fonctionnement | 0 - 50 °C | 0 - 50 °C |
Température de stockage | -20 - 60 °C | -20 - 60 °C |
Humidité | 0 - 80 % d'humidité relative, sans condensation | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | ||
Boîtier | Métal | Métal |
Poids | 0,16 kg (0,35 lb) | 0,16 kg (0,35 lb) |
Dimensions (L x l x H) | 9,00 x 5,74 x 2,40 cm (3,54 x 2,26 x 0,94 po) | 9,00 x 5,74 x 2,40 cm (3,54 x 2,26 x 0,94 po) |
Lot par carton | 5 pièces | 5 pièces |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Fiches techniques
ve803_extender_ss_en.pdf (244.58 KB)Manuel de l'utilisateur
ve803_um_w_2021-01-14.pdf (1.16 MB)Quick Start Guides
ve803_extender_qsg.pdf (2.11 MB)Produits compatibles
