Récepteur HDMI HDBaseT-Lite avec ajusteur (HDBaseT Classe B)
VE805R
- Ajusteur – comporte une fonction d'ajustement pour intégrer un mur vidéo parfaitement avec différents formats de sortie
- Seamless Switch™ – commutation proche de zéro seconde qui fournit des flux vidéo en continu, la commutation en temps réel et des transmissions de signaux stables*
- Mur vidéo – comporte des profils de mur vidéo configurables disponibles pour des dispositions d'écrans personnalisées via l'interface graphique Web simple pointer et cliquer*
Le récepteur HDMI HDBaseT-Lite VE805R avec ajusteur peut être combiné avec les produits HDMI HDBaseT ATEN pour étendre votre affichage HDMI jusqu'à 60 m de votre appareil source HDMI en utilisant un seul câble Cat 5e/6a.

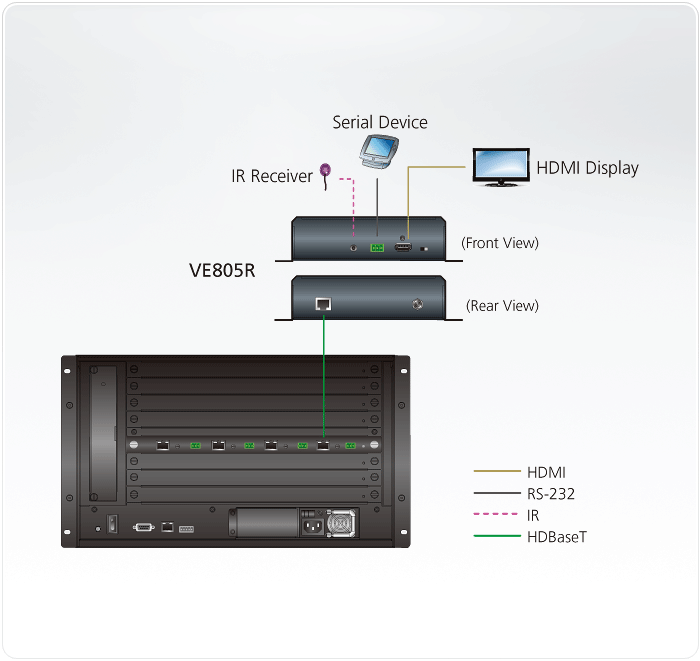

Avec un ajusteur intégré, le VE805R prend en charge l'ajustement de l'affichage de différentes résolutions vidéo. Quand combiné avec la carte de sortie HDBaseT ATEN VM8514, il prend en charge les fonctions d'intégration aux murs vidéo et Seamless Switch™. En outre, le VE805R est équipé de la transmission de signal RS-232 et IR, qui permet aux canaux RS-232 et IR d'être contrôlés soit de l'unité distante à locale ou de l'unité locale à distante, pour le contrôle bi-directionnel de l'appareil source ou d'affichage.
Contenu du paquet
- 1x Récepteur HDMI HDBaseT-Lite VE805R avec ajusteur
- 1x 0AD6-1F05-26EG Adaptateur d'alimentation
- 1x 2XRT-0003G IR Émetteur IR
- 1x 2XRT-0004G IR Récepteur IR
- 1x Connecteur bornier
- 1x Instructions utilisateur
- Étend les signaux HDMI, RS-232 et IR jusqu'à 70 m sur un seul câble Cat 5e/6/6a
- HDMI (3D, Deep Color) ; conforme à HDCP 1,4
- Qualité vidéo supérieure – 1080p à 60 m (Cat 5e/6) ; 70 m (Cat 6a)
- Ajusteur – ajuste les vidéos de résolutions différentes à leur sortie optimale pour l'affichage et pour éviter l'écran noir*
- Mur vidéo – propose des profils muraux vidéo qui permettent des dispositions personnalisées via une interface utilisateur graphique Web intuitive**
- Seamless Switch™ – commutation proche de zéro seconde qui fournit des flux vidéo en continu, la commutation en temps réel et des transmissions de signaux stables**
- Antiblocage HDBaseT – résiste à l'interférence du signal lors des transmissions vidéo de haute qualité en utilisant la technologie HDBaseT
- Canal RS-232 bidirectionnel – permet de contrôler avec des terminaux série ou des périphériques série comme les écrans tactiles et les scanners de codes à barres
- Canal IR bidirectionnel – la transmission IR est traitée une direction à la fois***
- Mise à jour du micrologiciel possible
- Protection ESD intégrée 8 KV/15 KV
- Plug-and-play
- Montable en rack
Remarque :
1. Les vidéos peuvent ne pas s'afficher à portée quand Seamless Switch™ ou un mur vidéo est activé. Dans ce cas, veuillez ajuster les paramètres d'affichage sur votre périphérique.
2. Les fonctions Seamless Switch™ et de mur vidéo sont disponibles quand le VE805R est utilisé avec commutateur matriciel HDBaseT d'ATEN. Pour plus d'informations, veuillez consulter la liste compatible ci-dessous
3. Prend en charge les signaux IR pleine fréquence de 30 KHz à 56 KHz.
Entrée vidéo | |
Interfaces | 1 x RJ-45 femelle (Argenté) |
Impédance | 100 Ώ |
Sortie vidéo | |
Interfaces | 1 x HDMI Type A femelle (Noir) |
Impédance | 100 Ώ |
Distance maxi. | 3 m (2L-7D03H) |
Vidéo | |
Débit de données maxi. | 6,75 Gbps (2,25 Gbps par voie) |
Horloge pixel maxi. | 225 MHz |
Conformité | HDMI (3D, Deep Color) Compatible HDCP 1.4 Compatible HDBaseT |
Résolutions maxi. / Distance | Jusqu'à 1080p à 60 m (Cat 5e/6) ; 70 m (Cat 6a) |
Contrôle | |
RS-232 | 1 x Connecteur à vis imperdable, 3 contacts |
IR | 1 x Mini Jack stéréo femelle (Noir) |
Commutateurs | |
Mise à jour du firmware | 1 x Interrupteur coulissant |
Connecteurs | |
Alimentation | 1 x Jack CC (Argenté) |
Consommation électrique | DC5V:8.36W:39BTU |
Environnement | |
Température de fonctionnement | 0 - 50 °C |
Température de stockage | -20 - 60 °C |
Humidité | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Métal |
Poids | 0.81 kg ( 1.78 lb ) |
Dimensions (L x l x H) | 17.74 x 16.92 x 4.20 cm (6.98 x 6.66 x 1.65 in.) |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Fiches techniques
ve805r_extender_ds_en.pdf (502.65 KB)Quick Start Guides
ve805r_extender_qsg.pdf (1.88 MB)Dessin de CAO
VE805R-ASM-V02_WEB.pdf (33.9 KB)Firmware
Desc. | Ver. | Date de sortie | Nom de fichier |
Firmware Upgrade | v2.2.211 | 2019-03-27 | ve805r_v2.2.211_exe.zip |
Firmware Upgrade | v2.2.211 | 2019-03-27 | ve805r_v2.2.211_fw.zip |
Firmware Upgrade | v2.1.209 | 2019-01-11 | ve805r_v2.1.209_exe.zip |
Firmware Upgrade | v2.1.209 | 2019-01-11 | ve805r_v2.1.209_fw.zip |
Firmware Upgrade | v2.1.202 | 2017-01-10 | ve805r_v2.1.202.fw |
Firmware Upgrade | v2.1.202 | 2017-01-10 | ve805r_v2.1.202.zip |
Firmware Upgrade | V2.0.199 | 2016-08-29 | ve805r_v2.0.199.zip |
Firmware Upgrade | V2.0.199 | 2016-08-29 | ve805r_v2.0.199.fw |
Firmware Upgrade | V1.1.103 | 2016-04-20 | ve805r_v1.1.103.zip |
Firmware Upgrade | v1.0.066 | 2015-06-16 | ve805r_v1.0.066.zip |
