Système d'extension DisplayPort HDBaseT-Lite (4K à 40 m ; 1080p à 70 m) (HDBaseT Classe B)

Name: VE901
Brand: ATEN

VE901

MSRP: Quote Upon Request

Ajouter au panier de devis

Connectivité HDBaseT – étend la connexion DisplayPort jusqu'à 70 m via un seul câble Cat 6a/ATEN 2L-2910 Cat 6

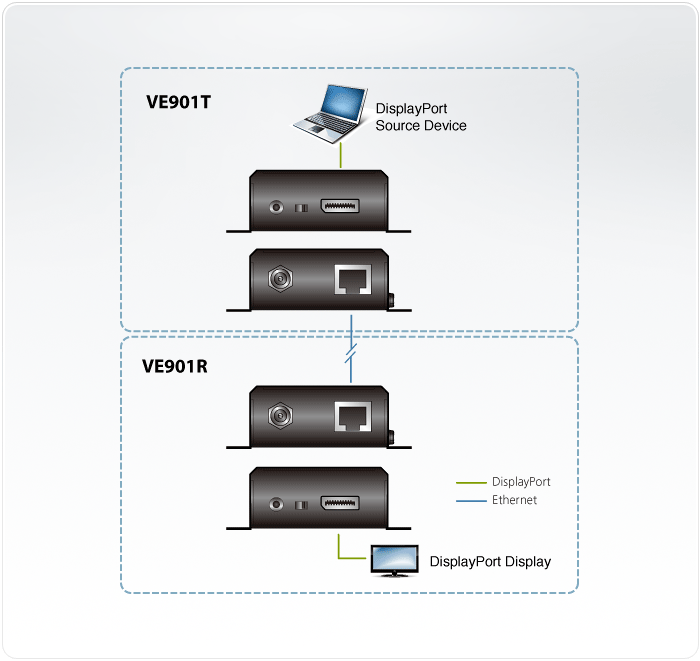

Le système d'extension DisplayPort HDBaseT-Lite VE901 peut étendre un affichage DisplayPort jusqu'à 70 m à l'aide d'un câble Cat 6/6a/ATEN 2L-2910 Cat 6. Cette combinaison de technologie ATEN et HDBaseT™ prend en charge le partage de média 4K jusqu'à 40 m, offrant une solution simple, adaptable et économique pour toute installation A/V professionnelle.

Le système d'extension DisplayPort HDBaseT-Lite VE901 est la solution parfaite pour les installations A/V professionnelles qui nécessitent une protection contre les interférences de signal vidéo, comme dans les installations médicales et militaires. Grâce à sa conception légère et facile à monter et à son mécanisme de verrouillage fiche CC antidérapant, le VE901 peut être installé dans une multitude d'endroits tout en assurant la tranquillité d'esprit grâce à sa fiabilité.

Contenu du paquet

1x VE901T Émetteur DisplayPort HDBaseT-Lite
1x VE901R Récepteur DisplayPort HDBaseT-Lite
2x 0AD8-1F05-26M1 Adaptateurs d'alimentation
1x Instructions utilisateur

Connectivité HDBaseT – étend la connexion DisplayPort jusqu'à 70 m via un seul câble Cat 6a/ATEN 2L-2910 Cat 6
DisplayPort v1.1* ; conforme à HDCP 1.4
Qualité vidéo supérieure – 4K à 35 m (Cat 5e/6) / 40 m (câble Cat 6a/ATEN 2L-2910 Cat 6) et 1920 x 1080 à 60 m (Cat 5e/6) / 70 m (câble Cat 6a/ATEN 2L-2910 Cat 6)
Antiblocage HDBaseT – résiste à l'interférence du signal lors de la transmission de vidéo en utilisant la technologie HDBaseT
Doté d'une puissance de sortie 3,3 V / 500 mA pour alimenter les périphériques auxiliaires
Plug-and-play
Montable en rack
*Remarque :
DisplayPort v1.1 prend en charge jusqu'à 4Kx2K à 30 Hz.

Function	VE901R	VE901T
Entrée vidéo
Interfaces	N/A	1 x DisplayPort femelle (Noir)
Impédance	N/A	100 Ω
Distance maxi.	N/A	1,5 m
Sortie vidéo
Interfaces	1 x DisplayPort femelle (Noir)	N/A
Impédance	100 Ω	N/A
Vidéo
Débit de données maxi.	10,2 Gbps (3,4 Gbps par voie)	10,2 Gbps (3,4 Gbps par voie)
Horloge pixel maxi.	297 MHz	297 MHz
Conformité	DisplayPort (Deep Color, 4K) Compatible HDCP	DisplayPort (Deep Color, 4K) Compatible HDCP
Résolutions maxi. / Distance	Jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (Cat 6a) ; 1080p à 60 m (Cat 5e/6) / 70 m (Cat 6a) *4K pris en charge : 4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)	Jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (Cat 6a) ; 1080p à 60 m (Cat 5e/6) / 70 m (Cat 6a) *4K pris en charge : 4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Audio
Entrée	N/A	1 x DisplayPort femelle (Noir)
Sortie	1 x DisplayPort femelle (Noir)	N/A
Connecteurs
Alimentation	1 x Fiche CC (Noir) avec verrouillage	1 x Fiche CC (Noir) avec verrouillage
Consommation électrique	DC5V:5.72W:27BTU Remarque: ● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe. ● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.	DC5V:2.84W:13BTU Remarque: ● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe. ● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement	0-40°C	0-40°C
Température de stockage	-20 - 60°C	-20 - 60°C
Humidité	0 - 80% d'humidité relative, sans condensation	0 - 80% d'humidité relative, sans condensation
Propriétés physiques
Boîtier	Métal	Métal
Poids	0.27 kg ( 0.59 lb )	0.24 kg ( 0.53 lb )
Dimensions (L x l x H)	9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.)	9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.)
Dimensions (L x l x H) avec support	9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.)	9.77 x 8.70 x 3.00 cm (3.85 x 3.43 x 1.18 in.)
Dimensions (L x l x H) sans support	9.42 x 6.60 x 2.90 cm (3.71 x 2.6 x 1.14 in.)	9.42 x 6.60 x 2.90 cm (3.71 x 2.6 x 1.14 in.)
Remarque	Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
