Sistema di controllo ATEN - Tastierino a 12 pulsanti (UE, 2 gruppi)
VK112EU
- Tastierino, offre il collegamento fisico al sistema di controllo ATEN
- Completamente personalizzabile con 125 combinazioni di layout, da 6 a 12 pulsanti; servizio di incisione del pulsante personalizzato
- Associazione ID semplice con la scatola di controllo per la comunicazione Ethernet
- Disponibile in nero o bianco

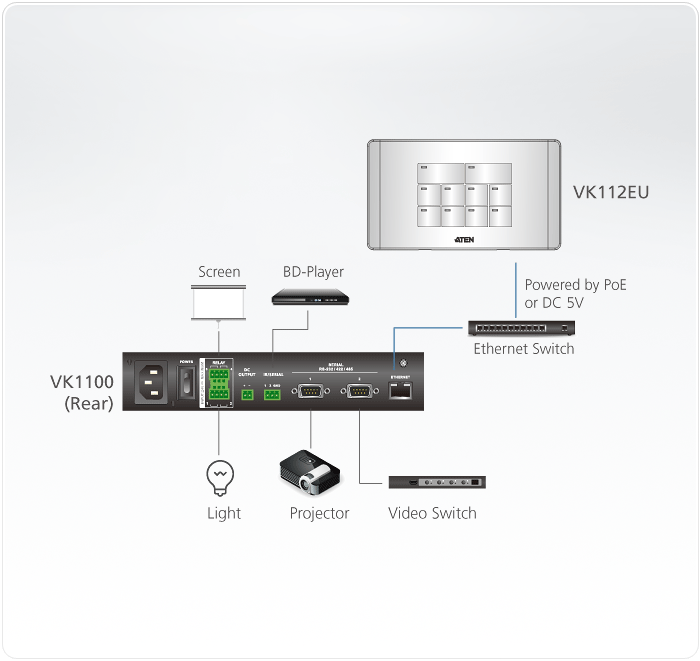

VK112EU è un tastierino a 12 pulsanti completamente personalizzabile studiato per l'uso con il Sistema di controllo ATEN. Il tastierino offre un'interfaccia per il controllo dei dispositivi in un ambiente da un pannello standard montato a parete. Creato pensando alla flessibilità, il tastierino può essere disposto in 125 combinazioni da 6 a 12 pulsanti che si agganciano tra di loro in modo semplice come i Lego. Eseguendo il collegamento alla Scatola di controllo VK2100/VK1100 tramite LAN, gli utenti potranno usare senza problemi il software VK6000 per configurare il controllo desiderato di qualsiasi dispositivo collegato, direttamente dal tastierino. Con i pulsanti pronti all'uso, è possibile controllare in modo immediato e intelligente delle apparecchiature dal tastierino o dai tastierini che possono gestire qualsiasi dispositivo nella stanza. VK112EU è una soluzione accessibile, perfetta come interfaccia principale in piccole sale riunione, o come dispositivo secondario nelle classi e nei centri conferenze.
Nota: questo modello è disponibile anche in nero. Numero parte: VK112EU1, ed è il prodotto incluso nell'ordine. Per effettuare un ordine, contattare il rappresentante ATEN regionale.
Esempio di layout tastierino
La posizione del pulsante sul tastierino può essere personalizzata con 125 diverse combinazioni da 6 a 12 pulsanti. L'esempio di seguito mostra le 12 più utilizzate.
Contenuti della confezione
- 1x tastierino a 12 tasti VK112EU (UE, 2 bande)
- 1x pacco pulsanti
- 1x Terminal Block
- 1x Faceplate
- 1x User Instructions
- Tastierino, offre il collegamento fisico al sistema di controllo ATEN
- Completamente personalizzabile con 125 combinazioni di layout, da 6 a 12 pulsanti
- Disponibile in nero o bianco
- Indicatori LED di sistema per verificare rapidamente lo stato di connessione
- LED pulsanti a due colori per indicare in modo chiaro e per la visibilità in ambienti scuri
- Associazione ID semplice con la scatola di controllo per la comunicazione Ethernet
- Collegamento di fino a 8 tastierini a una singola Scatola di controllo per la scalabilità futura
- Modalità versatili che supportano l'impostazione flessibile del comportamento di ciascun pulsante
- Interfaccia grafica web intuitiva per rendere la configurazione del tastierino più semplice
- Alimentatori ridondanti con PoE (Power over Ethernet) e alimentazione CC
- servizio di incisione del pulsante personalizzato
Interfacce | |
Ethernet | • 1 x RJ-45 Femmina, 10/100Base-T • Protocollo supportato: ICMP, TCP/IP, DHCP, HTTPS • DHCP attivato. Le seguenti impostazioni IP predefinite saranno utilizzate nel caso non sia assegnato un IP entro 30 secondi: IP: 192.168.0.60 Subnet mask: 255.255.255.0 |
Layout tastierino | Da 6 a 12 pulsanti personalizzabili in 125 layout tastierino |
Interruttori | |
ID controller | 1 x Interruttore 16 segmenti |
ID tastierino | 1 x Interruttore 8 segmenti |
Tasto di ripristino | 1 x Pulsante semi-incassato |
Consumo | DC5V:1.25W:6BTU POE:1.56W:7BTU |
Ambiente | |
Temperatura di esercizio | 0 – 50°C |
Temperatura di conservazione | –20 – 60°C |
Umidità | 0 - 80% di umidità relativa, senza condensa |
Proprietà fisiche | |
Struttura | Plastica |
Peso | 0.17 kg ( 0.37 lb ) |
Dimensioni (L x P x A) | 8.32 x 14.76 x 4.80 cm (3.28 x 5.81 x 1.89 in.) |
Dimensioni coperchio anteriore (L x L x A) | 8.62 x 15.12 x 0.92 cm (3.39 x 5.95 x 0.36 in.) |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
Successi
Scheda tecnica
vk112eu_aten_control_system_ds_en.pdf (1.09 MB)Manuale utente
vk1100-vk2100-vk0100-vk0200-vk6000-vk108us-vk112EU-vk224-vk236-vk248-vk258-vkt100_um_w_2020-11-24.pdf (13.49 MB)Quick Start Guides
vk112eu_controller_qsg.pdf (1.58 MB)Firmware
Discendente | Ver. | Data di rilascio | Nome file |
Firmware Upgrade | v2.7.264 | 2020-05-22 | vk112eu_v2.7.264.001.zip |
Firmware Upgrade | v2.7.263 | 2020-03-27 | vk112eu_v2.7.263.zip |
Firmware Upgrade | v1.0.068 | 2019-11-01 | vk112eu_v1.0.068.zip |
Firmware Upgrade | v1.0.066 | 2018-05-03 | vk112eu_v1.0.066.zip |
Firmware Upgrade | v1.0.065 | 2018-02-09 | vk112Eu_v1.0.065.zip |
Software e Driver
Sistema operativo | Discendente | Ver. | Data di rilascio | Nome file |
ATEN Certified Drivers | ||||
Drivers for ATEN Control System |
Search for drivers | |||
Firmware Upgrade Tool | ||||
Firmware upgrade tool | v1.2.113 | 2020-06-16 | FirmwareUpgradeTool_Setup_V12.113.003.zip | |
Firmware upgrade tool | v1.1.106 | 2018-01-09 | FirmwareUpgradeTool_Setup_V1.1.106.zip |
