Switch KVM USB HDMI/audio a 16 porte
CS17916
- Possibilità di cascata fino a due livelli, per controllare fino a 256 computer
- Caratteristica multi schermo – per impilare fino a otto unità CS17916 e visualizzare video da un massimo di otto monitor (schermo doppio/schermo triplo/schermo quadruplo/multi schermo)
- Video DynaSync™ – tecnologia esclusiva ATEN che elimina i problemi di avvio dello schermo e ottimizza la risoluzione quando vengono cambiate le porte
- Modalità trasmissione - operazioni eseguite contemporaneamente su tutti i computer selezionati, installazione e aggiornamento software, spegnimento di tutti i componenti del sistema, ecc.

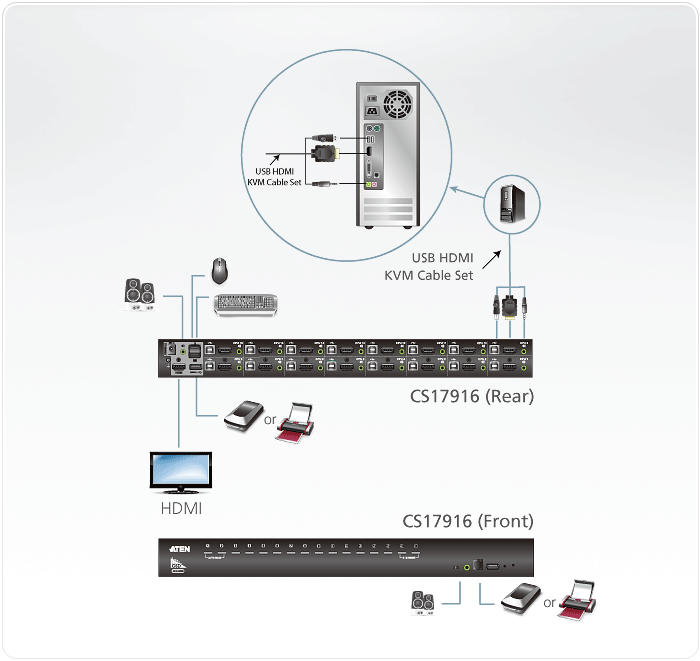

Lo switch KVM HDMI USB a 16 porte CS17916 è un dispositivo multifunzione che unisce accesso e controllo fino a 16 computer HDMI da una singola console composta di tastiera USB, mouse USB e monitor.
Il CS17916 consente di effettuare collegamenti a cascata fino a due livelli, potendo così controllare un massimo di 256 computer da una singola console.
Questo switch inoltre, offre la funzionalità multischermo, che consente di utilizzare cavi USB standard per collegare fino a otto switch nelle installazioni multimonitor dove ciascun computer è dotato di più schede video. Consente con estrema facilità di combinare, analizzare e monitorare l’uscita video, semplificando così l’ambiente di lavoro.
Inoltre, il CS17916 dispone della funzione OSD di ATEN per accedere a un qualsiasi computer dell’installazione e la possibilità di salvare e ripristinare la configurazione dell’OSD e delle relative impostazioni.
Il CS17916 trasmette audio e supporta le tastiere multimediali. È possibile ascoltare l’uscita audio di ciascun computer mediante due coppie di altoparlanti (una alla volta).
Contenuti della confezione
- 1x CS17916 Switch KVM HDMI USB a 16 porte con kit per il montaggio in rack
- 2x 2L-7D02UH set di cavi KVM HDMI USB personalizzati (1.8m)
- 1x LIN5-04A2-J11G cavo per l’aggiornamento del firmware
- 1x LIN2-418K-E12G cavo di alimentazione
- 1x 0AD8-8005-40MG adattatore di alimentazione
- 1x set di piedini (4pz)
- 1x guida per l’utente
- Una console USB controlla sedici computer con interfaccia HDMI e altri due dispositivi USB 2.0
- Compatibile HDMI
- Possibilità di collegare in cascata fino a due livelli per controllare un massimo di 256 computer
- Funzione multischermo: per impilare fino a otto unità CS17916 e visualizzare il video di massimo otto monitor (doppio schermo, triplo schermo, quadruplo schermo, multi schermo)
- Hub con 2 porte USB 2.0 in dotazione
- Selezione del computer tramite i pulsanti del pannello anteriore, OSD multilingue e tasti di scelta rapida.
- Commutazione indipendente del controllo KVM e USB
- Funzione di backup/ripristino dell’OSD: gli amministratori possono eseguire il backup della configurazione dello switch e dei profili degli utenti
- Firmware aggiornabile
- Video DynaSync™: l’esclusiva tecnologia di ATEN che elimina i problemi di visualizzazione all’avvio e ottimizza la risoluzione quando si passa da una porta all’altra.
- Qualità video superiore fino a 1080p / 1920 x 1200 a 60 Hz
- Supporta le risoluzioni widescreen
- Con trasmissione audio: la gamma completa dei bassi offre una magnifica esperienza con i sistemi audio surround a 2.1 canali
- Porte audio della console sul pannello anteriore per un facile accesso
- Modalità di commutazione automatica per il monitoraggio di tutti i computer
- Compatibile HDCP
- Supporto multipiattaforma: Windows, Linux, Mac e Sun
- La funzione di emulazione/bypass della porta del mouse della console supporta molti driver di mouse e mouse multifunzione
- Emulazione completa della tastiera per un avvio senza errori
- Supporto ed emulazione tastiera Mac/Sun 1.2*
- Le lingue per l’OSD includono inglese, tedesco, giapponese, cinese tradizionale, cinese semplificato, spagnolo, russo e francese
- Mappatura tastiera multilingue: supporta inglese (US), inglese (UK), tedesco (Germania), tedesco (Svizzera), francese, ungherese, italiano, giapponese, coreano, russo, spagnolo, svedese, cinese tradizionale e cinese semplificato
- Supporta il collegamento a caldo
Nota: Emulazione mouse abilitata per la commutazione indipendente
1. Per computer PC compatibili. I computer Mac e Sun devono essere compatibili con i collegamenti USB.
2. Emulazione delle tastiere Sun/Mac tramite combinazioni di tasti della tastiera PC; le tastiere Mac/Sun funzionano solo con i propri rispettivi computer
Collegamenti del computer | |
Diretto | 16 |
Massimo | 256 (via cascata) |
Seleziona porta | OSD, Tasto di scelta rapida, Pulsante |
Connettori | |
Porte console | 1 x HDMI femmina 2 x USB di tipo A femmina 2 x Connettore audio da 3,5 mm femmina (verde; 1 x frontale, 1 x posteriore) |
Porte KVM | 16 x HDMI femmina 16 x USB di tipo B femmina 16 x Connettore audio da 3,5 mm femmina (verde) |
Aggiornamento firmware | 1 x RJ11 femmina |
Alimentazione | 1 x Connettore CC |
Hub USB | 2 x USB di tipo A femmina (1 x pannello frontale, 1 x pannello posteriore) |
Interruttori | |
Seleziona porta | 16 x Pulsante push |
Ripristino | 1 x Pulsante semi-incassato |
Aggiornamento firmware | 1 x Supporto scorrevole |
LED | |
Collegamento USB | 16 (verde) |
Alimentazione | 1 (verde scuro) |
Online / selezionato | 16 (arancione) |
Emulazione | |
Tastiera / Mouse | USB |
Video | 1920 x 1080 a 60 Hz; 1920 x 1200 a 60 Hz |
Intervallo di scansione | 1 – 255 secondi (predefinito: 5 secondi) |
Consumo | DC5V:8.66W:66BTU |
Ambiente | |
Temperatura di esercizio | 0 – 50°C |
Temperatura di conservazione | -20 – 60°C |
Umidità | 0 – 80% di umidità relativa, senza condensa |
Proprietà fisiche | |
Struttura | Metallo |
Peso | 3.86 kg ( 8.5 lb ) |
Dimensioni (L x P x A) | 43.24 x 25.72 x 4.40 cm (17.02 x 10.13 x 1.73 in.) |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
Scheda tecnica
cs1798_17916_rack_kvm_switch_ds_en.pdf (1.28 MB)Manuale utente
cs1798-cs17916_um_w-2020-12-01.pdf (4.18 MB)Quick Start Guides
cs1798_17916_rack_kvm_switch_qsg.pdf (3.29 MB)Disegno CAD
CS17916-ASM-V02_WEB.pdf (108.18 KB)Firmware
Discendente | Ver. | Data di rilascio | Nome file |
Firmware Upgrade | v1.2.115 | 2019-07-25 | cs1798_17916_v1.2.115.zip |
Firmware Upgrade | v1.2.114 | 2019-07-04 | cs1798_17916_v1.2.114.zip |
Firmware Upgrade | v1.2.113 | 2018-10-25 | cs1798_17916_v1.2.113.zip |
Firmware Upgrade | v1.2.111 | 2018-04-19 | cs1798_17916_v1.2.111.zip |
Firmware Upgrade | v1.1.109 | 2018-01-03 | cs1798_17916_v1.1.109.zip |
Firmware Upgrade | v1.1.107 | 2017-03-28 | cs1798_17916_v1.1.107.zip |
Firmware Upgrade | v1.1.106 | 2017-03-16 | cs1798_17916_v1.1.106.zip |
Firmware Upgrade | v1.1.105 | 2016-12-02 | cs1798_17916_v1.1.105.zip |
Firmware Upgrade | v1.1.104 | 2016-05-18 | cs1798_17916_v1.1.104.zip |
Firmware Upgrade | v1.1.101 | 2015-06-15 | cs1798_17916_v1.1.101.zip |
Firmware Upgrade | v1.0.063 | 2014-08-19 | cs1798_17916_v1.0.063.zip |
