Commutateur KVM HDMI/audio USB 16 ports


CS17916
  • Mise en cascade possible jusqu'à deux niveaux – contrôlez jusqu'à 256 ordinateurs
  • Fonction multi-affichage – empilez jusqu'à huit unités CS17916 et affichez la vidéo de jusqu'à huit moniteurs (affichage double/affichage triple/affichage quadruple/multi-affichage)
  • Video DynaSync™ – technologie exclusive d'ATEN qui élimine les problèmes d'affichage au démarrage et optimise la résolution lors du basculement entre les ports
  • Mode de diffusion - les opérations sont effectuées simultanément sur tous les ordinateurs sélectionnés, installation et mise à niveau de logiciel, arrêt global du système, etc.
FR-Environmental-new-Logo1
FR-Environmental-new-Logo2
HDMI
MSRP: Quote Upon Request

Ajouter au panier de devis

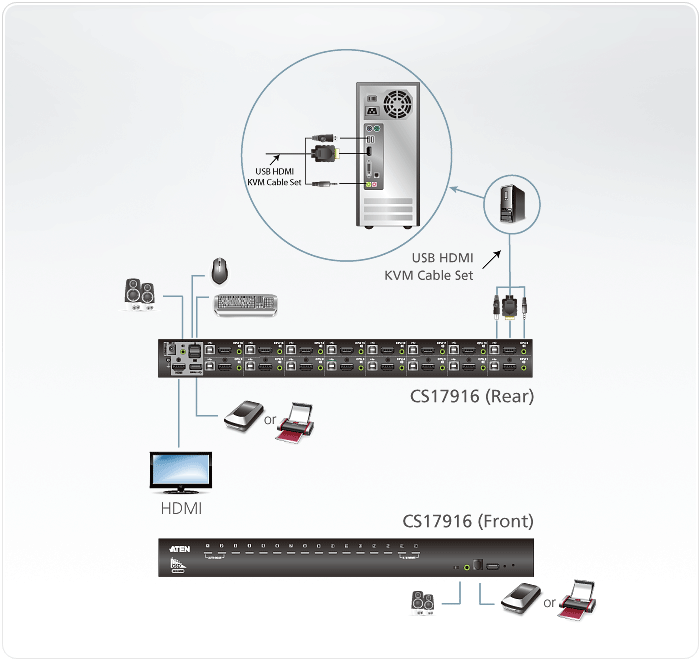

Le commutateur KVM HDMI USB à 16 ports CS17916 est un appareil polyvalent qui permet d'accéder et de contrôler efficacement jusqu'à 16 ordinateurs HDMI à partir d'un seul clavier USB, d'une seule souris USB et d'une seule console de moniteur. Le CS17916 peut être mis en cascade jusqu'à deux niveaux et permet de contrôler jusqu'à 256 ordinateurs. Le tout à partir d'une seule console.

De plus, le CS17916 est doté d'une fonctionnalité multi-écrans permettant l'utilisation de câbles USB standard pour empiler jusqu'à 8 commutateurs dans une installation multi-écrans dans laquelle chaque ordinateur est équipé de plusieurs cartes vidéo. Il permet aux utilisateurs de contraster, d'analyser et de surveiller la sortie vidéo en toute simplicité, simplifiant ainsi de manière considérable l'environnement de travail.

Le CS17916 prend en charge la fonction d'écran de configuration utilitaire (OSD) d'ATEN, ce qui permet d'accéder à n'importe quel ordinateur connecté à l'installation, avec des fonctions de sauvegarde/restauration de la configuration OSD pour enregistrer ou sauvegarder les paramètres OSD et les restaurer si besoin. Le CS17916 prend en charge le clavier multimédia et est doté d’une fonction audio. Les utilisateurs peuvent écouter la sortie audio de chaque ordinateur sur deux ensembles de haut-parleurs (un à la fois).

Contenu du paquet

  • 1x CS17916 Commutateur KVM HDMI USB à 16 ports avec kit de montage sur bâti
  • 2x 2L-7D02UH jeux de câbles KVM HDMI USB personnalisés (1.8m)
  • 1x LIN5-04A2-J11G câble de mise à jour du microprogramme
  • 1x LIN2-418K-E12G câble d'alimentation
  • 1x 0AD8-8005-40MG adaptateur secteur
  • 1x jeu de 4 pieds
  • 1x manuel d’utilisation
  • Une console USB contrôle jusqu’à seize ordinateurs à interface HDMI et deux périphériques USB 2.0 supplémentaires
  • Compatible HDMI
  • Possibilité d’installation en cascade à deux niveaux pour contrôler jusqu’à 256 ordinateurs1
  • Fonction multivue : empilez jusqu’à huit unités CS17916 et affichez le contenu vidéo de jusqu’à huit moniteurs (affichage double, triple, quadruple et multiple)
  • Concentrateur USB 2.0 à 2 ports intégré2
  • Sélection de l'ordinateur par boutons-poussoirs du panneau avant, raccourcis clavier et affichage à l’écran multilingue (OSD)
  • Sélection indépendante du contrôle KVM et USB
  • Fonction de sauvegarde/restauration de l’OSD : permet à l’administrateur d’enregistrer la configuration du commutateur et les informations de profil utilisateur
  • Possibilité de mise à niveau du microprogramme
  • DynaSync™ vidéo : technologie exclusive ATEN qui élimine les problèmes d’affichage au démarrage et optimise la résolution au moment des changements de port
  • Qualité vidéo supérieure : jusqu'à 1080p / 1920 x 1200 à 60 Hz3
  • Prise en charge de résolutions pour écran large
  • Transmission du son : l’excellente réponse dans les graves garantit un son d'excellente qualité sur les systèmes Surround 2.1
  • Ports audio de la console situés sur le panneau avant pour faciliter l’accès
  • Mode de commutation automatique permettant la surveillance de tous les ordinateurs
  • Compatible HDCP
  • Prise en charge de plusieurs plateformes : Windows, Linux, Mac, Sun4
  • La fonction d'émulation/omission du port souris de la console est prise en charge avec la plupart des pilotes de souris et des souris multifonction
  • Émulation clavier et souris complète pour un démarrage sans erreur
  • Prise en charge et émulation des claviers Mac/Sun5
  • OSD multilingue : anglais, allemand, japonais, chinois traditionnel, chinois simplifié, espagnol, russe et français
  • Mappage multilingue du clavier : prise en charge des claviers anglais (US), anglais (GB), allemand (Allemagne), allemand (Suisse), français, hongrois, italien, japonais, coréen, russe, espagnol, chinois traditionnel et chinois simplifié
  • Prend en charge la connexion à chaud

    Note :
    1. Le CS17916 fonctionne en cascade avec le CS17916 uniquement.
    2. Le Hub USB 2.0 n'est pas accessible via le commutateur par les ordinateurs du deuxième ou troisième niveau d'une installation en cascade.
    3. Le CS17916 prend en charge une résolution vidéo jusqu’à 1920 x 1080 à 60 Hz. La résolution de la source connectée doit être de 1920 x 1080 à 60 Hz ou moins afin d'éviter les problèmes de compatibilité.
    4. Pour ordinateurs compatibles PC. Les ordinateurs Mac et Sun doivent être compatibles avec les connexions USB.
    5. Les combinaisons de claviers PC émulent les claviers Mac/Sun ; les claviers Mac/Sun ne fonctionnent qu'avec leurs propres ordinateurs.
Connexions à l'ordinateur
Directe16
Maximum256 (via Cascade)
Sélection portOSD, raccourci, bouton-poussoir
Connecteurs
Ports console1 x HDMI femelle
2 x USB Type A femelle
2 x Jack audio 3,5 mm femelle (Vert ; 1 x panneau avant, 1 x panneau arrière)
Ports KVM16 x HDMI femelle
16 x USB Type B femelle
16 x Jack audio 3,5 mm femelle (Vert)
Mise à jour du firmware1 x RJ11 femelle
Alimentation1 x Fiche CC
Concentrateur USB2 x USB Type A femelle (1 x panneau avant, 1 x panneau arrière)
Commutateurs
Sélection port16 x Bouton-poussoir
Réinitialiser1 x Bouton semi-encastré
Mise à jour du firmware1 x Interrupteur coulissant
DEL
Liaison USB16 (Vert)
Alimentation1 (Vert foncé)
En ligne /Sélectionné16 (Orange)
Émulation
Clavier/sourisUSB
Vidéo1920 x 1080 à 60 Hz ; 1920 x 1200 à 60 Hz
Intervalle de balayage1 – 255 secondes (par défaut : 5 secondes)
Consommation électriqueDC5V:9.18W:69BTU/h

Remarque:
● La mesure en watts indique la consommation électrique typique de l'appareil sans charge externe.
● La mesure en BTU/h indique la consommation d'énergie de l'appareil lorsqu'il est entièrement chargé.
Environnement
Température de fonctionnement0 – 50°C
Température de stockage-20 – 60°C
Humidité0 – 80% d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétal
Poids3.86 kg ( 8.5 lb )
Dimensions (L x l x H)43.24 x 25.72 x 4.40 cm
(17.02 x 10.13 x 1.73 in.)
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.

Fiches techniques

cs1798_17916_rack_kvm_switch_ds_en.pdf (1.28 MB)
Nom de fichier Date de sortie
cs1798-cs17916-user-manual-w.pdf (4.84 MB) 2024-08-06
Desc. Ver. Date de sortie Nom de fichier
Firmware Upgrade v1.3.125 2024-05-24 cs1798-17916-v1.3.125.zip
Firmware Upgrade v1.3.123 2023-07-17 cs1798-17916-v1.3.123.zip
Firmware Upgrade v1.3.122 2022-04-28 cs1798_17916_v1.3.122.zip
Firmware Upgrade v1.2.115 2019-07-25 cs1798_17916_v1.2.115.zip
Firmware Upgrade v1.2.114 2019-07-04 cs1798_17916_v1.2.114.zip
Firmware Upgrade v1.2.113 2018-10-25 cs1798_17916_v1.2.113.zip
Firmware Upgrade v1.2.111 2018-04-19 cs1798_17916_v1.2.111.zip
Firmware Upgrade v1.1.109 2018-01-03 cs1798_17916_v1.1.109.zip
Firmware Upgrade v1.1.107 2017-03-28 cs1798_17916_v1.1.107.zip
Firmware Upgrade v1.1.106 2017-03-16 cs1798_17916_v1.1.106.zip
Firmware Upgrade v1.1.105 2016-12-02 cs1798_17916_v1.1.105.zip
Firmware Upgrade v1.1.104 2016-05-18 cs1798_17916_v1.1.104.zip
Firmware Upgrade v1.1.101 2015-06-15 cs1798_17916_v1.1.101.zip
Firmware Upgrade v1.0.063 2014-08-19 cs1798_17916_v1.0.063.zip
Veuillez visiter notre centre partenaire (e-services) et enregistrer votre appareil KE. Vous pouvez ensuite télécharger gratuitement Matrice Manager Lite.
