Caja de expansión serie de 4 puertos


VK224
MSRP: Quote Upon Request
  • Ofrece 4 puertos serie RS-232/422/485 bidireccionales para ampliar el Sistema de control ATEN
  • Se pueden añadir hasta ocho cajas de expansión VK224 a una misma caja de control VK2100
  • El conmutador de ID empareja la VK224 con un controlador para configurar los ajustes de red al instante
  • Admite suministro eléctrico Power over Ethernet (PoE) o CC
ROHS
Weee

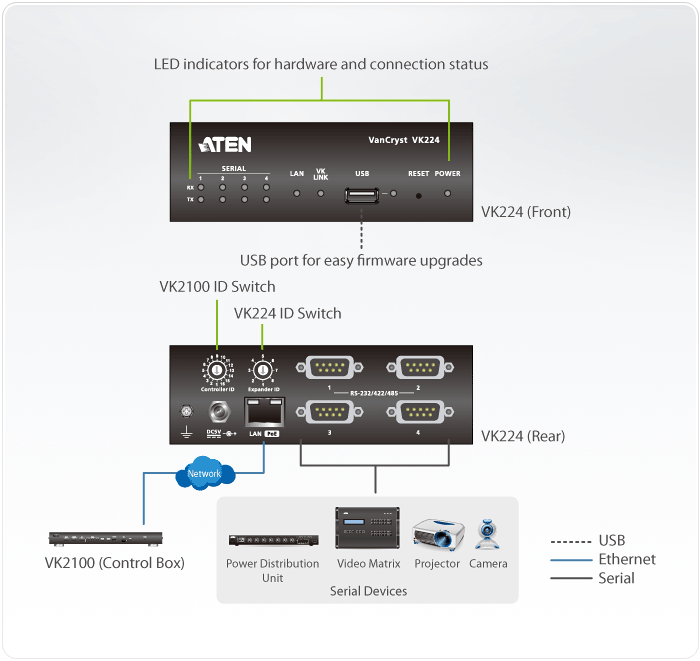

La Caja de expansión serie de 4 puertos VK224 ofrece cuatro puertos RS-232 / 422 / 485 serie bidireccionales para una expansión flexible del Sistema de control ATEN. Esto permite a los usuarios controlar dispositivos serie adicionales en un entorno en el que se necesitan más dispositivos serie. Con la ventaja que ofrece una conexión basada en Ethernet, la caja de expansión puede conectarse fácilmente a la Caja de control VK2100 mediante una conexión LAN desde distintas ubicaciones de una red.

Contenido del paquete

  • 1x Caja de expansión serie de 4 puertos VK224
  • 1x kit de montaje
  • 1x manual de instrucciones
  • Ofrece 4 puertos serie RS-232/422/485 bidireccionales para ampliar el Sistema de control ATEN
  • Se pueden añadir hasta ocho cajas de expansión VK224 a una misma caja de control VK2100
  • Implementación flexible: Se conecta a una Caja de control VK2100 a través de una conexión Ethernet
  • El conmutador de ID empareja la VK224 con un controlador para configurar los ajustes de red al instante
  • Admite suministro eléctrico Power over Ethernet (PoE) o CC
  • Firmware actualizable a través de USB o interfaz web
Interfaces
Serie• 4 x Puertos RS-232/422/485 programables bidireccionales
(4 x Conectores macho DB9, configurables a través de asignaciones de clavijas);
 – Velocidad en baudios: de 300 a 115 200 (predeterminado: 9600);
 – Bit de datos: 8 (predeterminado) o 7;
 – Bit de parada: 1 (predeterminado) o 2;
 – Paridad: Ninguno (predeterminado), Par o Impar;
 – Control de flujo: Ninguno (predeterminado) RTS/CTS

RS-232RS-422RS-485
Contacto 2: RXContacto 1: RX-Contacto 3: D+
Contacto 3: TXContacto 2: RX+Contacto 4: D-
Contacto 5: GNDContacto 3: TX+
Contacto 7: RTSContacto 4: TX-
Contacto 8: CTSContacto 5: GND
Ethernet• 1 x 10/100Base-T hembra RJ-45
• Protocolo compatible: ICMP, TCP/IP, DHCP, HTTPS, SSH
• Compatible con DHCP. La siguiente configuración IP predeterminada se utilizará si no se asigna ninguna IP en 30 segundos:
IP: 192.168.0.60
Máscara de subred: 255.255.255.0
Interruptores
Identificador de controlador1 x Conmutador de 16 segmentos
Expansor ID1 x Conmutador de 8 segmentos
Botón Restablecer1 x Pulsador semiempotrado
USB1 x USB Tipo A
Consumo de energíaDC5V:3.8W:28BTU
Condiciones medioambientales
Temperatura de funcionamiento0 – 50°C
Temperatura de almacenamiento–20 – 60°C
HumedadHR del 0 - 80% Sin condensación
Propiedades físicas
CarcasaMetal
Peso0.45 kg ( 0.99 lb )
Dimensiones (LA x AN x AL)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
NotaTenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.
