4-Port Serielle Erweiterungsbox


VK224
MSRP: Quote Upon Request

Zum Angebotskorb hinzufügen
  • Eine Ethernet-zu-Seriell-Box wird mit 4 bidirektionalen seriellen RS-232/422/485-Anschlüssen geliefert
  • Unterstützt Power over Ethernet (PoE) oder DC-Stromversorgung
  • Unterstützt den Telnet CLI-Modus (Befehlszeilenschnittstelle) für die Systemintegration von Drittanbietern
  • Eine Erweiterungslösung für den Anschluss weiterer serieller Geräte an das ATEN Kotrollsystem
Good Design Award 2022
iF Design Award 2023
ControlSystem
InAVation_VK
ATEN_Certified_Drivers
ATEN Unizon
VK-open-API-Product

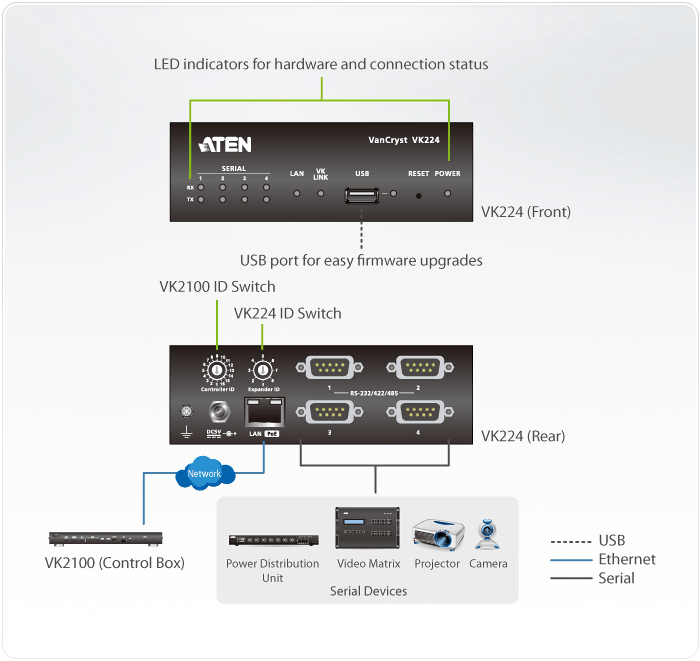

Der VK224 bietet Ethernet-zu-Seriell-Konnektivität mit 4 bidirektionalen seriellen RS-232 / 422 / 485-Anschlüssen. Er ermöglicht den Fernzugriff auf serielle Geräte von einem PC oder einem beliebigen System an einem beliebigen Standort aus. Die vollständigen Telnet-CLI-Befehle sind vollständig in die kommerziellen und industriellen Anwendungen der Benutzer integriert.

Darüber hinaus dient der VK224 als flexible Erweiterungsbox des ATEN Kotrollsystems, die es dem Benutzer ermöglicht, zusätzliche serielle Geräte über einen ATEN-Controller zu steuern, und zwar in allen Umgebungen, in denen mehr serielle Geräte benötigt werden. Mit dem Vorteil der Ethernet-basierten Verbindung kann die Erweiterungsbox einfach über eine LAN-Verbindung von einer Vielzahl von Standorten innerhalb eines Netzwerks an Steuerungen angeschlossen werden.

Zubehör:
*Der Netzadapter für dieses Produkt ist separat erhältlich. Weitere Informationen zu diesem Zubehör finden Sie unter Zubehör.

Lieferumfang

  • 1x VK224 4-Port Serielle Erweiterungsbox
  • 1x Montageset
  • 1x Benutzeranleitung
  • Eine Ethernet-zu-Seriell-Box wird mit 4 bidirektionalen seriellen RS-232/422/485-Anschlüssen geliefert
  • Unterstützt Power over Ethernet (PoE) oder DC-Stromversorgung
  • Unterstützt das Modbus-Protokoll - ermöglicht die Integration mit Modbus-Geräten, einschließlich TCP, RTU und deren Prüfsummendaten
  • Unterstützt den Telnet CLI-Modus (Befehlszeilenschnittstelle) für die Systemintegration von Drittanbietern
  • WebUI bietet VK224-Systeminformationen, einschließlich Firmware-Upgrade
  • Eine Erweiterungslösung für den Anschluss weiterer serieller Geräte an das ATEN Kotrollsystem
  • Flexible Bereitstellung über Ethernet-Verbindung
  • Arbeitet mit einer angeschlossenen ATEN-Steuerung mit ID Switch durch sofortige Konfiguration
Schnittstellen
Seriell• 4 x Programmierbarer Bi-direktionaler RS-232/422/485 Port
(4 x DB9 Stecker, konfigurierbar über Pin-Belegungen);
 – Baudrate: 300 bis 115200 (Standard: 9600);
 – Datenbit: 8 (Standard) oder 7;
 – Stoppbit: 1 (Standard) oder 2;
 – Parität: Nein (Standard), Gerade oder Ungerade;
 – Flusskontrolle: Nein (Standard) RTS/CTS

RS-232RS-422RS-485
Pin 2: RXPin 1: RX-Pin 3: D+
Pin 3: TXPin 2: RX+Pin 4: D-
Pin 5: GNDPin 3: TX+Pin 5: GND*
Pin 7: RTSPin 4: TX-Anmerkung: Ein Erdungsanschluss wird empfohlen, ist aber nicht erforderlich.
Pin 8: CTSPin 5: GND
Ethernet• 1 x RJ-45 Buchse, 10/100Base-T
• Unterstütztes Protokoll: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-aktiviert. Die folgenden Standard IP-Einstellungen werden verwendet, wenn innerhalb von 30 Sekunden keine IP zugewiesen wird:
IP: 192.168.0.60
Subnetzmaske: 255.255.255.0
Schalter
Controller-ID1 x 16-Segmente-Switch
Expander ID1 x 8-Segmente-Switch
Reset-Taste1 x Halb eingelassene Drucktaste
USB1 x USB-Typ-A
StromverbrauchDC5V:3.8W:28BTU/h
DC48V:4.75W:33BTU/h

Hinweis:
● Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an.
● Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Umgebung
Betriebstemperatur0 – 50°C
Aufbewahrungstemperatur–20 – 60°C
Feuchtigkeit0 - 80% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
GehäuseMetall
Gewicht0.45 kg ( 0.99 lb )
Abmessungen (L x B x H)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
HinweisBei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Erfolgsgeschichten

ATEN - Multifunction Meeting Room, Taiwan

Datenblatt

vk224-4-Port-Serial-Expansion-Box-datasheet-en.pdf (901.21 KB)
Beschr.Ver.VeröffentlichungsdatumDateiname
Firmware Upgradev3.6.3552023-10-26 vk224-v3.6.355.zip
Firmware Upgradev3.4.3342023-03-28 vk224_v3.4.334.001.zip
Firmware Upgradev3.4.3332022-12-27 vk224_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk224_v3.1.302.002.zip
Firmware Upgradev3.0.2952021-07-22 vk224_v3.0.295.001.zip
Firmware Upgradev3.0.2942021-05-25 vk224_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk224_v2.8.271.zip
Firmware Upgradev2.6.2532019-12-30 vk224_v2.6.253.003.zip
Firmware Upgradev2.6.2512019-11-01 vk224_v2.6.251.001.zip
Firmware Upgradev2.2.2132019-04-22 vk224_v2.2.213.001.zip
Firmware Upgradev2.1.2042017-12-08 vk224_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk224_v2.0.191.zip
Firmware Upgradev1.6.1562016-10-28 vk224_v1.6.156.zip
BetriebssystemBeschr.Ver.VeröffentlichungsdatumDateiname
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
IP-Installationsprogramm und -Dienstprogramm
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
AMX® Module *v1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron® Module *v1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
