Scatola di espansione seriale a 4 porte


VK224
MSRP: Quote Upon Request

Aggiungi al Carrello offerte
  • Un box da Ethernet a seriale dotato di 4 porte seriali bidirezionali RS-232/422/485
  • Supporta l'alimentazione su Ethernet (PoE) o l'alimentazione DC
  • Supporta la modalità Telnet CLI (interfaccia a riga di comando) per l'integrazione di sistemi di terze parti
  • Una soluzione di espansione per collegare altri dispositivi seriali al Sistema di Controllo ATEN
Good Design Award 2022
iF Design Award 2023
ControlSystem
InAVation_VK
ATEN_Certified_Drivers
ATEN Unizon
VK-open-API-Product

Il VK224 offre connettività da Ethernet a seriale con 4 porte seriali bidirezionali RS-232 / 422 / 485. Consente agli utenti di accedere in remoto ai dispositivi seriali da un PC o da qualsiasi sistema situato ovunque. I comandi Telnet CLI completi sono completamente integrati nelle applicazioni commerciali e industriali degli utenti.

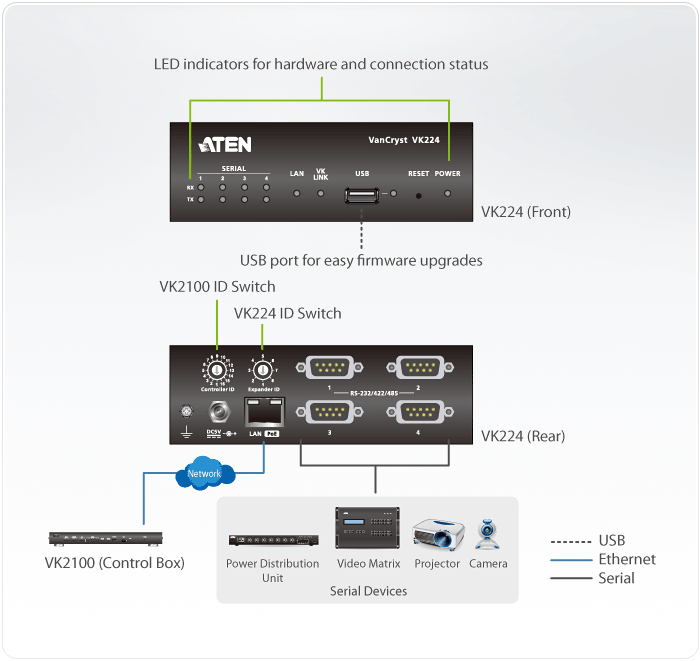

Inoltre, il VK224 funge da box di espansione flessibile del Sistema di Controllo ATEN, consentendo agli utenti di controllare ulteriori dispositivi seriali attraverso un controllore ATEN in tutti gli ambienti in cui sono necessari più dispositivi seriali. Grazie al vantaggio della connessione ethernet, il box di espansione può essere facilmente collegato ai controllori tramite connessione LAN da diverse postazioni in rete.

Accessori:
*L'adattatore di alimentazione per questo prodotto è venduto separatamente. Per ulteriori informazioni su questo accessorio, vedere Accessori.

Contenuti della confezione

  • 1x VK224 Scatola di espansione seriale a 4 porte
  • 1x kit di montaggio
  • 1x istruzioni per l'utente
  • Un box da Ethernet a seriale dotato di 4 porte seriali bidirezionali RS-232/422/485
  • Supporta l'alimentazione su Ethernet (PoE) o l'alimentazione DC
  • Supporta il protocollo Modbus: consente l'integrazione con i dispositivi Modbus, compresi TCP, RTU e i relativi dati di checksum
  • Supporta la modalità Telnet CLI (interfaccia a riga di comando) per l'integrazione di sistemi di terze parti
  • La WebUI fornisce informazioni sul sistema VK224, compreso l'aggiornamento del firmware
  • Una soluzione di espansione per collegare altri dispositivi seriali al Sistema di Controllo ATEN
  • Implementazione flessibile tramite connessione ethernet
  • Funziona con un controllo ATEN collegato con ID Switch grazie alla configurazione istantanea
Interfacce
Seriale• 4 x Porta RS-232/422/485 bi-direzionali programmabili
(4 x Connettore DB9 maschio, configurabili tramite assegnazione pin);
 – Velocità di trasmissione: da 300 a 115200 (predefinita: 9600);
 – Bit di dati: 8 (predefinito) o 7;
 – Bit d'arresto: 1 (predefinito) o 2;
 – Parità: Nessuna (predefinito), Pari o Dispari;
 – Controllo flusso: Nessuno (predefinito) RTS/CTS

RS-232RS-422RS-485
Pin 2: RXPin 1: RX-Pin 3: D+
Pin 3: TXPin 2: RX+Pin 4: D-
Pin 5: GNDPin 3: TX+Pin 5: GND*
Pin 7: RTSPin 4: TX-Nota: il collegamento del terminale di terra è consigliato ma non richiesto.
Pin 8: CTSPin 5: GND
Ethernet• 1 x RJ-45 Femmina, 10/100Base-T
• Protocollo supportato: ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP attivato. Le seguenti impostazioni IP predefinite saranno utilizzate nel caso non sia assegnato un IP entro 30 secondi:
IP: 192.168.0.60
Subnet mask: 255.255.255.0
Switches
ID controller1 x Switch 16 segmenti
ID di espansione1 x Switch 8 segmenti
Tasto di ripristino1 x Pulsante semi-incassato
USB1 x USB di tipo A
ConsumoDC5V:3.8W:28BTU/h
DC48V:4.75W:33BTU/h

Nota:
● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno.
● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico.
Ambiente
Temperatura di esercizio0 – 50°C
Temperatura di conservazione–20 – 60°C
Umidità0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
StrutturaMetallo
Peso0.45 kg ( 0.99 lb )
Dimensioni (L x P x A)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.

Successi

ATEN - Multifunction Meeting Room, Taiwan

Scheda tecnica

vk224-4-Port-Serial-Expansion-Box-datasheet-en.pdf (901.21 KB)
DiscendenteVer.Data di rilascioNome file
Firmware Upgradev3.6.3552023-10-26 vk224-v3.6.355.zip
Firmware Upgradev3.4.3342023-03-28 vk224_v3.4.334.001.zip
Firmware Upgradev3.4.3332022-12-27 vk224_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk224_v3.1.302.002.zip
Firmware Upgradev3.0.2952021-07-22 vk224_v3.0.295.001.zip
Firmware Upgradev3.0.2942021-05-25 vk224_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk224_v2.8.271.zip
Firmware Upgradev2.6.2532019-12-30 vk224_v2.6.253.003.zip
Firmware Upgradev2.6.2512019-11-01 vk224_v2.6.251.001.zip
Firmware Upgradev2.2.2132019-04-22 vk224_v2.2.213.001.zip
Firmware Upgradev2.1.2042017-12-08 vk224_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk224_v2.0.191.zip
Firmware Upgradev1.6.1562016-10-28 vk224_v1.6.156.zip
Sistema operativoDiscendenteVer.Data di rilascioNome file
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware Upgrade Tool
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
IP Installer & Utility
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
AMX® Module *v1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron® Module *v1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
