Матричный HDMI-коммутатор HDBaseT-Lite 9х9


VM3909H
  • Поддерживает 9 HDMI-входов и зеркальные 9 HDMI- или HDBaseT-выходов
  • Дублирующиеся выходные разъемы HDMI можно использовать для проверки соответствующего выхода HDBaseT или в качестве дополнительного видеомонитора*
  • Подключение с использованием HDBaseT - расширяет соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
  • Функция POH (Power over HDBaseT, питание по HDBaseT) - поддерживает передачу электропитания на большие расстояния от коммутатора к принимающему устройству (Receiver) по одному кабелю Cat 5e/6/6a**/***
4K
HDBaseT
HDMI
ROHS
Weee

Учитывая быстрое развитие технологии HDBaseT, компания ATEN выпустила новый матричный HDMI-коммутатор VM3909H с поддержкой HDBaseT-Lite. Используя технологию HDBaseT и один кабель Cat 6a, коммутатор позволяет расширить до 40/70 метров расстояние передачи несжатого цифрового видео качества 4K/Full HD, звука, ИК-сигналов, а также электропитания.

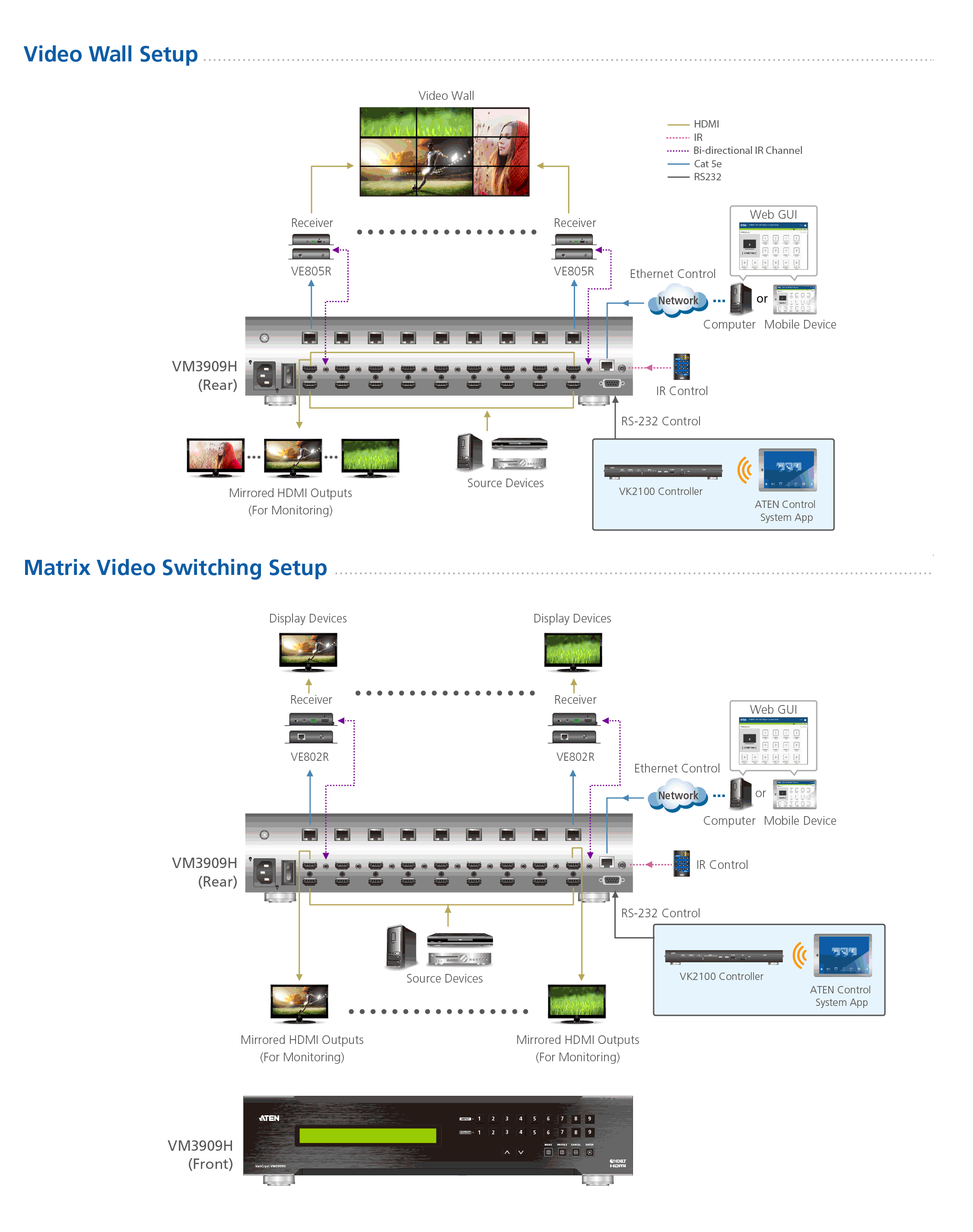

При использовании коммутатора VM3909H совместно с приемником (ресивером) VE805R/VE816R, поддерживается технология компании ATEN Seamless Switch™ и функция создания видeостен. Эксклюзивная технология Seamless Switch™ компании ATEN использует графический процессор на основе FPGA-матрицы, чтобы обеспечить непрерывное потоковое видео, управление в реальном времени и стабильную передачу сигнала от всех источников. Функция создания видео-стены, позволяющая с помощью простого графического интерфейса пользователя создать до 18 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен. Наличие функции Power over HDBaseT (POH) представляет оригинальный способ для запитывания приемников VE802R с помощью кабеля Cat 5e и избавляет от необходимости использования дополнительного адаптера питания.


Совместно с надежным распределением сигнала коммутатор VM3909H обладает гибкостью управления - с помощью кнопок передней панели, ИК-пульта, по RS-232 и Ethernet (Telnet / Web-интерфейс) соединениям. Он разработан в качестве функциональной и интегрированной системы управления, созданной для применения в жилых и промышленных помещениях или в конференц-центрах.



Комплектация

  • 1x матричный HDMI-коммутатор VM3909H с поддержкой HDBaseT-Lite
  • 1x кабель питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя
  • Поддерживает 9 HDMI-входов и зеркальные 9 HDMI- или HDBaseT-выходов
  • Дублирующиеся выходные разъемы HDMI можно использовать для проверки соответствующего выхода HDBaseT или в качестве дополнительного видеомонитора*
  • Подключение с использованием HDBaseT - расширяет соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
  • Поддержка функции HDBaseT Anti-jamming - предотвращает интерференцию сигнала во время передачи высококачественного видео
  • Функция POH (Power over HDBaseT, питание по HDBaseT) - поддерживает передачу электропитания на большие расстояния от коммутатора к принимающему устройству (Receiver) по одному кабелю Cat 5e/6/6a**/***
  • Поддержка технологии Seamless Switch™ с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильности передачи сигналов **
  • Поддержка функции создания видео-стены - позволяющей с помощью простого графического интерфейса пользователя, создать настраиваемые профили макетов видео-стен**
  • Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
  • Возможность управления несколькими способами - с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений
  • Двунаправленные ИК-порты поддерживают полный диапазон частот ИК-сигналов от 30 кГц до 60 кГц (кабель-приемник ИК-сигнала входящий в комплект поддерживает диапазон частот от 30 кГц до 56 кГц)
  • Поддержка функциональной возможности LockPro™ разработанной компанией ATEN для надежного закрепления HDMI-кабелей на устройствах.
  • Возможность обновления микропрограммы
  • Возможность монтажа в стойку (VM3909H: высота 2U)

    Примечание:
    * Выводы HDMI не поддерживают функцию создания видеостены и технологию Seamless Switch™.
    ** Технология Seamless Switch™, функции создания видео-стены и питание по HDBaseT (POH) поддерживаются только при использовании совместимого приемника (Receiver).
    *** Модель VM3909H может обеспечить до 15,4 Вт / 48 В постоянного напряжения (DC) на порт и 75 Вт общей мощности; пожалуйста, убедитесь, что потребляемая мощность устройств, подключенных к VM3909H, не превышает этот предел.
Видеовход
ИнтерфейсыГнездо HDMI тип А (черного цвета) - 9 шт.
Импеданс100 Ώ
Макс. расстояние1,8 м
Видеовыход
ИнтерфейсыГнездо HDMI тип А (черного цвета) - 9 шт.;
Гнездо RJ-45 - 9 шт.
Импеданс100 Ώ
Макс. расстояниеHDMI: до 15 м
HDBaseT (Класс B): 4K до 35 м (Cat 5e/6) / 40 м (Cat 6a);
1080p при 60 м (Cat 5e/6) / 70 м (Cat 6a)
Видео
Макс. скорость передачи данных10,2 гбит/с (3,4 гбит/с на каждую полосу)
Макс. частота пикселизации340 МГц
СоответствиеHDMI (3D, насыщенный цвет, 4K); Совместимость с HDCP 1.4
Consumer Electronics Control (CEC)
Совместимость с HDBaseT
Макс. разрешениеДо 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Макс. расстояниеДо 70 м
Управление
RS-232Разъем: Гнездо DB-9 (черного цвета) - 1 шт.
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
ИК каналМиниатюрное гнездо стерео (черного цвета) - 9 шт.;
полнодиапазонная передача 30~60 КГц
EthernetГнездо RJ-45 - 1 шт.
Параметры EDIDРежим EDID: По умолчанию / Порт 1 / Ремикс / Настраиваемый
Разъемы
ПитаниеГнездо переменного тока с 3 штырьками - 1 шт.
Питание
Номинальная входная мощность100 - 240 В переменного тока; 50-60 Гц; 1,0 A
ЭнергопотреблениеAC110V:122W:572BTU
AC220V:120W:563BTU
Температура и влажность
Рабочая температура0-50°C
Температура хранения-20 - 60°C
Влажность0 - 80% рт. ст. без образования конденсата
Физические свойства
КорпусМеталлический
Масса7.33 kg ( 16.15 lb )
Размеры (Д х Ш х В)43.24 x 38.23 x 8.80 cm
(17.02 x 15.05 x 3.46 in.)
Картонная упаковка1 шт.
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
