Блок расширения с 6-ю инфракрасными/последовательными портами


VK236

Отправить запрос
  • Оснащен 6-ю инфракрасными/последовательными портами, обеспечивая подключение к ним через Ethernet-соединение
  • Поддерживает подачу питания через Ethernet-соединение (PoE) или источник питания постоянного тока
  • Поддерживает режим Telnet CLI (интерфейс командной строки) для интеграции со сторонними системами
  • Решение для расширения системы управления ATEN, позволяющее подключение дополнительных устройств с инфракрасным/последовательным интерфейсом
Good Design Award 2022
iF Design Award 2023
ControlSystem
ATEN Unizon Banner
3year_warranty

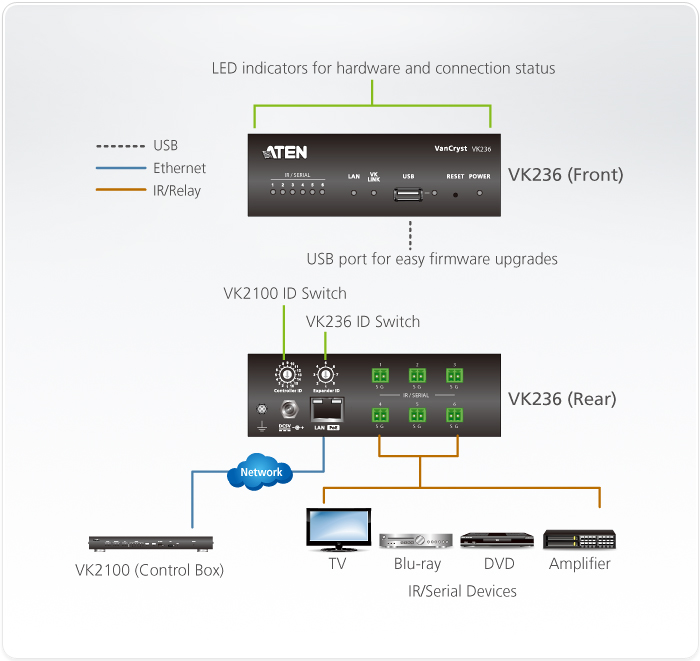

Блок расширения VK236 оснащен 6-ю инфракрасными/последовательными портами и предназначен для обеспечения подключения через Ethernet-соединение к инфракрасным/последовательным портам. Это позволяет пользователям получать удаленный доступ к инфракрасным/последовательным устройствам с ПК или любой другой системы, расположенной в любом месте. Полная поддержка команд Telnet полностью интегрирует устройство с пользовательскими коммерческими и промышленными применениями.

Кроме того, VK236 выполняет функции блока расширения системы управления оборудованием от компании ATEN, позволяя пользователям, через контроллер системы, управлять дополнительными устройствами с инфракрасным/последовательным интерфейсом в средах, требующих большего количества таких устройств. Благодаря возможностью Ethernet-соединения, блок расширения может быть легко подключен к контроллерам системы из любого места существующей локальной сети.

Дополнительные принадлежности:
* Для данного продукта адаптер питания продается отдельно. Дополнительные сведения об этом оборудовании можно получить в разделе «Список дополнительных принадлежностей».

Комплектация

  • 1x блок расширения VK236 с 6-ю инфракрасными/последовательными портами
  • 1x комплект для монтажа в стойку
  • 6x терминальных блоков
  • 1x руководство пользователя
  • Оснащен 6-ю инфракрасными/последовательными портами, обеспечивая подключение к ним через Ethernet-соединение
  • Поддерживает подачу питания через Ethernet-соединение (PoE) или источник питания постоянного тока
  • Поддерживает режим Telnet CLI (интерфейс командной строки) для интеграции со сторонними системами
  • Поддерживает ИК-коды в формате Pronto – коды ИК-команд можно вводить в шестнадцатеричном (Hex) формате
  • Веб-интерфейс предоставляет системную информацию о VK236, включая возможность обновления микропрограммы
  • Решение для расширения системы управления ATEN, позволяющее подключение дополнительных устройств с инфракрасным/последовательным интерфейсом
  • Гибкое развертывание с использованием Ethernet-соединения
  • Идентификационные переключатели образуют пару с контроллером системы для мгновенной настройки параметров сети
Интерфейсы
ИК/Последовательный6 x программируемых ИК- /однонаправленных портов RS-232
6 x 2-полюсных клеммных колодок
ИК: TTL-уровни (0-5 В)
– Несущая частота: 10 КГц~455 КГц;
Последовательные: однонаправленные RS-232 ( + - 5 В)
– Скорость (бит/с): 300-115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный
Ethernet• 1 x Гнездо RJ-45, 10/100Base-T
• Поддерживаемые протоколы: ICMP, TCP/IP, DHCP, HTTPS, SSH
• С поддержкой DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию:
IP-адрес: 192.168.0.60
Маска подсети: 255.255.255.0
Переключатели
ID контроллера1 x 16-сегментный переключатель
ID удлинителя1 x 8-сегментный переключатель
Кнопка сброса1 x полуутопленная кнопка
USB1 x USB тип A (только для обновления встроенной микропрограммы)
ЭнергопотреблениеDC5V:1.31W:17BTU/h
DC48V:1.64W:18BTU/h

Примечание:
● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки.
● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке.
Температура и влажность
Рабочая температура0 – 50°C
Температура хранения–20 – 60°C
Влажность0 - 80% рт. ст. без конденсата
Физические свойства
Корпусметаллический
Масса0.45 kg ( 0.99 lb )
Размеры (Д х Ш х В)13.00 x 7.58 x 4.20 cm
(5.12 x 2.98 x 1.65 in.)
ПримечаниеОбратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Практические примеры применения

Университет Chiang Mai – Передача аудио-видеосигналов и управление для интерактивных аудиторий – Таиланд

Описание и спецификации продукта

vk236_controller_ds_en.pdf (1.29 MB)

Краткое руководство по установке

vk236_controller_qsg.pdf (1.34 MB)

Чертеж в формате CAD

VK236-ASM-V02_WEB.pdf (63.27 KB)
Опис.ВерсияДата выпускаИмя файла
Firmware Upgradev3.8.3762025-05-22 vk236-v3.8.376.zip
Firmware Upgradev3.6.3552023-10-26 vk236-v3.6.355.zip
Firmware Upgradev3.4.3342023-03-28 vk236_v3.4.334.001.zip
Firmware Upgradev3.4.3332022-12-27 vk236_v3.4.333.001.zip
Firmware Upgradev3.1.3022021-12-02 vk236_v3.1.302.002.zip
Firmware Upgradev3.0.2942021-05-25 vk236_v3.0.294.002.zip
Firmware Upgradev2.8.2712020-11-13 vk236_v2.8.271.zip
Firmware Upgradev2.6.2532020-01-17 vk236_v2.6.253.zip
Firmware Upgradev2.2.2132019-04-22 vk236_v2.2.213.zip
Firmware Upgradev2.1.2042017-12-08 vk236_v2.1.204.zip
Firmware Upgradev2.0.1912016-12-06 vk236_v2.0.191.zip
Firmware Upgradev1.6.1562016-11-22 vk236_v1.6.156.zip
ОСОпис.ВерсияДата выпускаИмя файла
ATEN Certified Drivers
Drivers for ATEN Control System
Search for drivers
Firmware upgrade toolv1.2.1142025-05-05 FirmwareUpgradeTool-Setup-v1.2.114.zip
Firmware upgrade toolv1.2.1132021-12-21 FirmwareUpgradeTool_Setup_v1.2.113.zip
Firmware upgrade toolv1.1.1062018-01-09 FirmwareUpgradeTool_Setup_v1.1.106.zip
Firmware upgrade toolv1.1.1042017-10-18 FirmwareUpgradeTool_Setup_v1.1.104.zip
Firmware upgrade toolv1.0.0662016-12-09 FirmwareUpgradeTool_Setup_V1.0.066.zip
Программа для установки IP и утилиты
IP Installerv1.4.1322014-09-23 IPInstaller_v1.4.132.zip
AMX® Module *v1.02023-03-14 AMX-Module-for-ATEN-Control-System-v1.0.zip
Crestron® Module *v1.02023-03-14 Crestron-Module-for-ATEN-Control-System-v1.0.zip
