9 x 2 Commutateur matriciel de présentation 4K
VP1920
- Commutation rapide AV multi-formats – commutation rapide parmi 6 entrées HDMI et 3 entrées combos (HDMI/VGA, HDMI/DisplayPort, HDMI/Composante/Composite) vers 2 sorties HDMI, et la prise en charge des sorties audio coaxiales, Toslink, stéréo permet une interface/conversion de format flexibles
- Routage du contrôle USB pour les PC et les panneaux tactiles - permettent de contrôler les ordinateurs distants via le clavier / la souris et le panneau tactile, avec la concentration du contrôle pour le clavier / la souris et les périphériques USB qui peut être basculée individuellement vers une source d’ordinateur désignée
- Modes Matrice, Miroir et PiP sélectionnables pour répondre aux besoins de différents styles d’événements ou de présentations
- Prévisualisez la source - identifiez et basculez rapidement vers le contenu cible

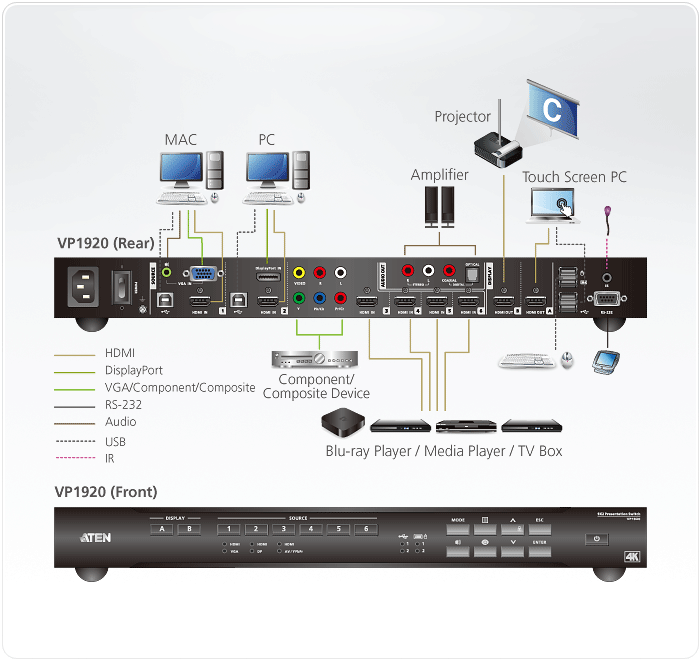

L’ATEN VP1920 est un commutateur de présentation 3-en-1 qui intègre un commutateur matriciel vidéo, un processeur audio et des fonctions de convertisseur analogique-numérique. Avec neuf entrées multi-formats vers deux sorties HDMI 4K, il est conçu pour booster l’efficacité et l’impact des présentations professionnelles.
Grâce à un contrôle simplifié à partir des boutons-poussoirs en façade, de la télécommande IR, de l’OSD et du RS-232, le VP1920 réduit non seulement le nombre d’appareils système mais il diminue également la complexité des opérations. Il convient pour toutes les petites et moyennes entreprises ainsi qu’aux environnements de présentation pédagogiques, tels que les salles de réunion, les salles de classe, les salles de formation ou toute autre configuration de présentation telle que dans les salons ou les hôtels.
Contenu du paquet
- 1x VP1920 9 x 2 Commutateur matriciel de présentation
- 1x LIN2-418K-E12G Cordon d'alimentation
- 1x 2XRT-0003G Récepteur IR
- 1x 2XRT-0109G Télécommande IR
- 1x Instructions utilisateur
- Commutation AV multi-formats avec simplicité
- Prend en charge 9 entrées multi-formats et 2 sorties HDMI :
• 3 entrées combos (HDMI/VGA, HDMI/DisplayPort, HDMI/AV/YPbPr)
• 3 entrées HDMI
• 2 sorties HDMI - Interface Ethernet 10/100 Mbit intégrée
- Le port VGA prend en charge les formats d’entrée analogique universels (RGBHV/RGBs/YCbCr/YPbPr)
- Embedder/Désembedder audio – les signaux audio HDMI/DisplayPort peuvent être extraits vers des signaux audio numériques/analogiques ; l’audio stéréo/composite/composant peut être embeddé en signaux audio numériques
- Prend en charge 9 entrées multi-formats et 2 sorties HDMI :
- Vidéo en haute définition avec une sortie optimum
- Qualité vidéo supérieure jusqu’à 4096 x 2160 à 60 Hz (4:2:0) / 4096 x 2160 à 30 Hz (4:4:4) (HDMI/DP)
- EDID Expert™ - sélectionne automatiquement les paramètres EDID optimaux pour la mise sous tension régulière, l'affichage de haute qualité , et la meilleure résolution sur les appareils connectés
- HDMI (3D, Deep Color, 4K) ; conforme à HDCP 1.4
- Opérations polyvalentes et simplifiées
- Plusieurs méthodes de contrôle via les boutons-poussoirs en façade, le RS-232, l’OSD et la télécommande IR
- Prévisualisez la source - identifiez et basculez rapidement vers le contenu cible
- Modes d’affichage sélectionnables (Matrice, Miroir ou PiP) pour différentes demandes de présentation
- Commutation automatique – détecte et bascule automatiquement vers une nouvelle source dès qu’il est connecté pour des raisons d’économie de temps et de pratique
- Prend en charge le mode veille pour économiser de l’énergie et une reprise rapide
- Flexibilité étendue pour les périphériques USB
- Les ports USB permettent au clavier/à la souris ou au panneau tactile de contrôler les ordinateurs connectés
- La concentration du contrôle pour le clavier/la souris et les périphériques USB peut être basculée individuellement vers une source d’ordinateur désignée
Entrée vidéo | |
Interfaces | 6 x HDMI Type A femelle (Noir) 1 x DP femelle (Noir) 1 x HDB-15 femelle (Bleu) 1 x Composante (3 x RCA femelle, Bleu/Vert/Rouge) 1 x Composante (1x RCA femelle, Jaune) |
Sortie vidéo | |
Interfaces | 2 x HDMI Type A femelle (Noir) |
Distance maxi. | Jusqu'à 15 m |
Vidéo | |
Résolution maxi. | HDMI/DP : Jusqu'à 4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ; 4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4) VGA/Analogique : Jusqu'à 1920 x 1200 à 60 Hz |
Conformité | HDMI (3D, Deep Color, 4K) HDMI/DP : Compatible HDCP 1.4 ; Consumer Electronics Control (CEC) |
Audio | |
Entrée | Audio stéréo : 1 x mini Jack stéréo femelle (Vert) Audio Composite/Composante : 2 x RCA femelle (Rouge/Blanc) |
Sortie | Audio optique : 1 x Toslink (Noir) Audio coaxial : 1 x RCA femelle (Orange) Audio stéréo : 2 x RCA femelle (Blanc/Rouge) |
Connecteurs | |
Ordinateurs | 2 x USB Type B femelle (Blanc) |
Ports console | Clavier/souris : 2 x USB Type A femelle (Blanc) Périphérique : 2 x USB Type A femelle (Blanc) |
Alimentation | 1 x Prise secteur à 3 broches |
Contrôle | |
RS-232 | 1 x DB 9 femelle (Noire) |
IR | 1 x Mini Jack stéréo femelle (Noir) |
Commutateurs | |
Alimentation | 1 x Bouton-poussoir 1 x Interrupteur à bascule |
Sélection de port d'entrée vidéo | 6 x Bouton-poussoir |
Sélection de port de sortie vidéo | 2 x Bouton-poussoir |
Sélection | Mode : 1 x Bouton-poussoir Menu : 1 x Bouton-poussoir Haut (Déverrouiller) : 1 x Bouton-poussoir Esc : 1 x Bouton-poussoir Audio : 1 x Bouton-poussoir Prévisualiser : 1 x Bouton-poussoir Bas : 1 x Bouton-poussoir Entrée : 1 x Bouton poussoir |
DEL | |
Vidéo | Source 1 : HDMI/VGA : 2 (Vert) Source 2 : HDMI/DP : 2 (Vert) Source 3 : HDMI/AV/YPbPr : 2 (Vert) |
Liaison USB | Clavier/souris : 2 (Ambre) Périphérique : 2 (Ambre) |
Paramètres EDID | Mode EDID : Par défaut/Port 1/Remix |
Alimentation | |
Capacité d'alimentation d'entrée | 100-240 V CA ; 50-60 Hz ; 1,0 A |
Consommation électrique | AC110V:7.3W:60BTU AC220V:7.3W:60BTU |
Environnement | |
Température de fonctionnement | 0 - 40 °C |
Température de stockage | -20 - 60 °C |
Humidité | 0 - 80 % d'humidité relative, sans condensation |
Propriétés physiques | |
Boîtier | Métal |
Poids | 2.36 kg ( 5.2 lb ) |
Dimensions (L x l x H) | 43.72 x 16.36 x 4.40 cm (17.21 x 6.44 x 1.73 in.) |
Lot par carton | 3 pièce |
Remarque | Pour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH. |
Fiches techniques
vp1920_presentation_switch_ds_en.pdf (1.82 MB)Manuel de l'utilisateur
vp1920_um_w_2020-05-27.pdf (1.97 MB)Quick Start Guides
vp1920_presentation_switch_qsg.pdf (1.99 MB)Dessin de CAO
VP1920-ASM-V01_WEB.pdf (67.61 KB)Firmware
Desc. | Ver. | Date de sortie | Nom de fichier |
Firmware Upgrade | v1.1.106 | 2020-12-21 | vp1920_v1.1.106.zip |
Firmware Upgrade | v1.1.105 | 2019-04-24 | vp1920_v1.1.105.zip |
Firmware Upgrade | v1.1.101 | 2018-12-04 | vp1920_v1.1.101.zip |
Firmware Upgrade | v1.0.071 | 2018-11-02 | vp1920_v1.0.071.zip |
