Commutateur matriciel HDMI HDBaseT-Lite 4K 9 x 9


VM3909H
MSRP: Quote Upon Request
  • Prend en charge 9 entrées HDMI et la mise en miroir de 9 sorties HDMI et HDBaseT
  • Les sorties HDMI mises en miroir peuvent être utilisées pour vérifier la sortie HDBaseT correspondante ou en tant qu'écran vidéo additionnel *
  • Connectivité HDBaseT – connecte des écrans HDMI sur une longue distance avec un câble Cat 5e/6/6a
  • Power over HDBaseT (POH) – fournit l'alimentation sur une longue distance, du commutateur à un récepteur sur un seul câble Cat 5e/6/6a ** / ***
4K
HDBaseT
HDMI
ROHS
Weee

Avec le développement rapide de la technologie HDBaseT, ATEN propose le nouveau commutateur à matrice HDMI HDBaseT-Lite VM3909H. Le commutateur étend la vidéo numérique Full HD / 4K non compressée, l'audio, l'IR et l'alimentation via la technologie HDBaseT à travers un seul câble Cat 6a jusqu'à 40/70 mètres.

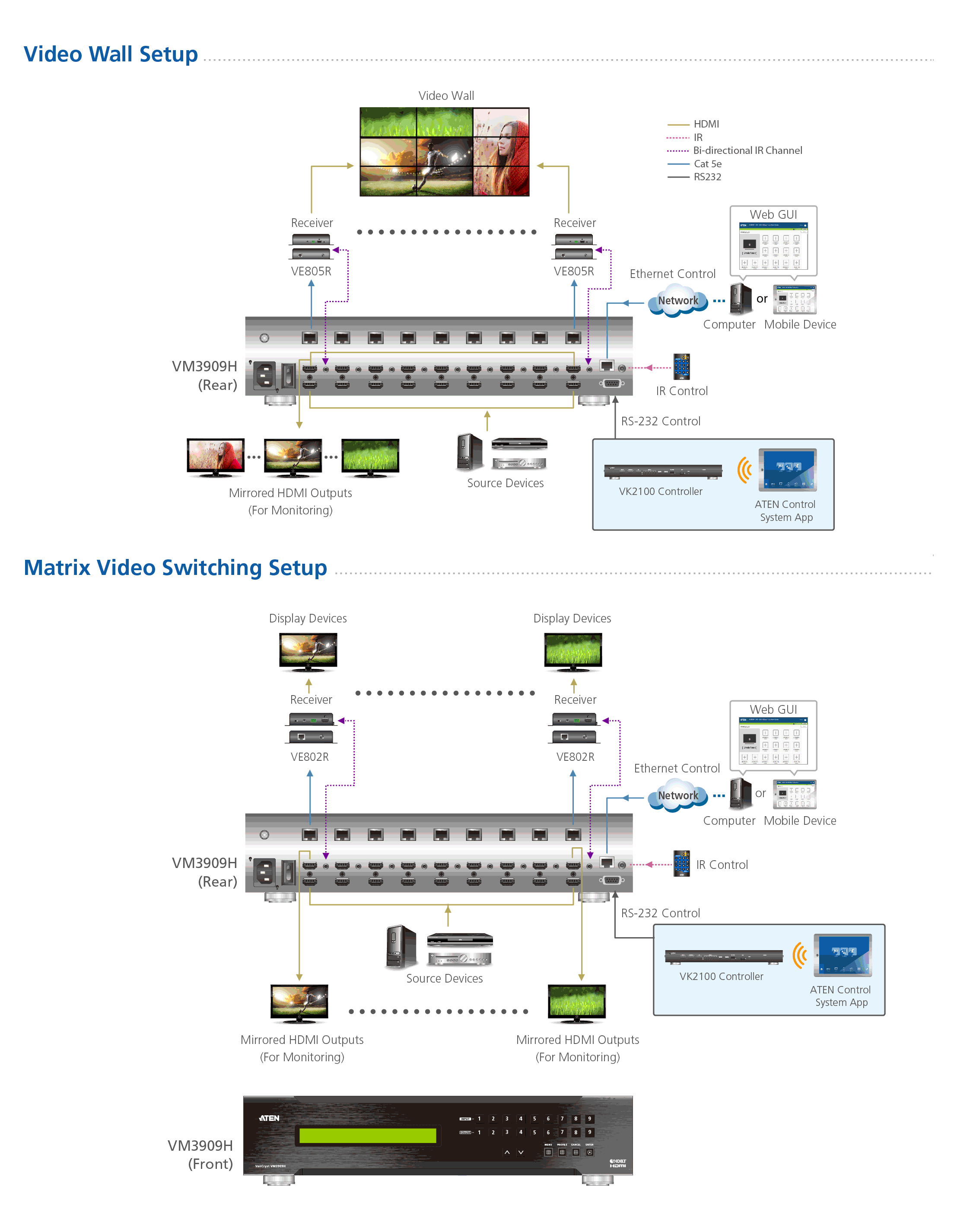

Lorsque le VM3909H est associé à des récepteurs VE805R/VE816R , il prend en charge la technologie ATEN Seamless Switch™ et la fonctionnalité de mur vidéo. La technologie exclusive ATEN Seamless Switch™ utilise un processeur graphique FPGA pour assurer la continuité de la diffusion vidéo, le contrôle en temps réel et une transmission de signal stable sur toutes les sources. La fonctionnalité de mur vidéo permet de créer 18 profils de mur vidéo pour des dispositions d'écran personnalisées à travers une interface Web conviviale. La fonctionnalité Power over HDBaseT (POH) propose une façon ingénieuse d'alimenter les récepteurs VE802R à travers le câble Cat 5e sans avoir à utiliser une alimentation supplémentaire.

Le VM3909H offre de la flexibilité avec une distribution de signal fiable contrôlée par les boutons-poussoirs en façade et les connexions IR, RS-232 et Ethernet (Telnet / Interface Web). Il est conçu comme un système de contrôle fonctionnel et intégré pensé pour les configurations résidentielles, commerciales et de centre de conférence.



Contenu du paquet

  • 1x VM3909H Commutateur à matrice HDMI HDBaseT-Lite
  • 1x LIN2-418K-E12G Cordon d'alimentation
  • 1x Kit de montage
  • 1x Instructions d'utilisation
  • Prend en charge 9 entrées HDMI et la mise en miroir de 9 sorties HDMI et HDBaseT
  • Les sorties HDMI mises en miroir peuvent être utilisées pour vérifier la sortie HDBaseT correspondante ou en tant qu'écran vidéo additionnel *
  • Connectivité HDBaseT – connecte des écrans HDMI sur une longue distance avec un câble Cat 5e/6/6a
  • Antibrouillage HDBaseT – résiste aux interférences de signal lors de la transmission vidéo haute qualité
  • Power over HDBaseT (POH) – fournit l'alimentation sur une longue distance, du commutateur à un récepteur sur un seul câble Cat 5e/6/6a ** / ***
  • Technologie Seamless Switch™ – la conception du FPGA ATEN unifie les formats vidéo pour fournir des flux vidéo continus, une commutation en temps réel et une transmission stable des signaux **
  • Mur vidéo - vous permet de créer des dispositions de mur vidéo personnalisées via une interface Web intuitive**
  • EDID Expert™ – sélectionne les paramètres EDID optimaux pour un démarrage fluide, un affichage de haute qualité et l'utilisation de la meilleure résolution vidéo sur les différents écrans
  • Plusieurs méthodes de contrôle - gestion système avec les boutons-poussoirs en façade et les connexions IR, RS-232 et Ethernet (Telnet / Interface Web).
  • Les ports de canal IR bidirectionnels prennent en charge les signaux IR pleine fréquence de 30 à 60 kHz (le câble du récepteur fourni avec le produit ne prend en charge que les fréquences de 30 à 56 kHz)
  • Prend en charge le verrou de câble ATEN LockPro™ pour fixer les câbles HDMI sur l'appareil
  • Firmware pouvant être mis à niveau
  • Montage possible en rack (VM3909H : conception 2U)

    Remarque :
    * Les sorties HDMI ne prennent pas en charge les fonctions mur vidéo et Seamless Switch™
    ** Les fonctionnalités Seamless Switch™, mur vidéo et POH ne sont disponibles que pour une utilisation avec le récepteur compatible.
    *** Le VM3909H peut fournir une alimentation de jusqu'à 15,4 W @ 48 V CC par port et 75 W au total. Veuillez vous assurer que la consommation d'énergie des appareils connectés au VM3909H ne dépasse pas cette limite.
Entrée vidéo
Impédance100 Ώ
Interfaces9 x HDMI Type A femelle (Noir)
Distance maxi.1,8 m
Sortie vidéo
Interfaces9 x HDMI type A femelle (Noire) ;
9 x RJ-45 femelle
Impédance100 Ώ
Distance maxi.HDMI : jusqu'à 15 m
HDBaseT (classe B) : 4K jusqu'à 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p jusqu'à 60 m (Cat 5e/6) / 70 m (Cat 6a)
Vidéo
Débit de données maxi.10,2 Gbps (3,4 Gbps par voie)
Horloge pixel maxi.340 MHz
ConformitéHDMI (3D, Deep Color, 4K) ; Compatible HDCP 1.4
Consumer Electronic Control (CEC)
Compatible HDBaseT
Résolution maxi.Jusqu’à 4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ;
4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Distance maxi.Jusqu'à 70 m
Contrôle
RS-232Connecteur : 1 x DB-9 femelle (Noir)
Débit en bauds et protocole :
Débit en bauds : 19200, Bits de données : 8, Bits d'arrêt : 1, Parité : Non, Contrôle de flux : Non
Canal IR9 x Mini Jack stéréo femelle (Noire);
Transmission plage complète 30~60 kHz
Ethernet1 x RJ-45 femelle
Paramètres EDIDMode EDID : Par défaut / Port1 / Remix / Personnalisé
Connecteurs
Alimentation1 x Prise secteur à 3 broches
Alimentation
Capacité d'alimentation d'entrée100-240 V CA ; 50-60 Hz ; 1,0 A
Consommation électriqueAC110V:122W:572BTU
AC220V:120W:563BTU
Environnement
Température de fonctionnement0 - 50 °C
Température de stockage-20 - 60 °C
Humidité0 - 80% d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétal
Poids7.33 kg ( 16.15 lb )
Dimensions (L x l x H)43.24 x 38.23 x 8.80 cm
(17.02 x 15.05 x 3.46 in.)
Hauteur du rack (espaces U)2U
Lot par carton1 pièce
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
