Extension HDBaseT-Lite HDMI avec POH (4K@40m) (HDBaseT Classe B)


VE802
MSRP: Quote Upon Request
  • Connectivité HDBaseT – étend une connexion HDMI sur une longue distance avec un câble Cat 5e/6/6a
  • Canal RS-232 bidirectionnel - Vous permet de connecter à plusieurs terminaux ou appareils en série, par exemple pour des écrans tactiles ou lecteurs de code-barres
  • Canal IR bidirectionnel - La transmission IR est traitée une direction à la fois
  • Montage en rack possible
HDBaseT
HDMI
ROHS
Ultra HD (4k x 2k)
Weee

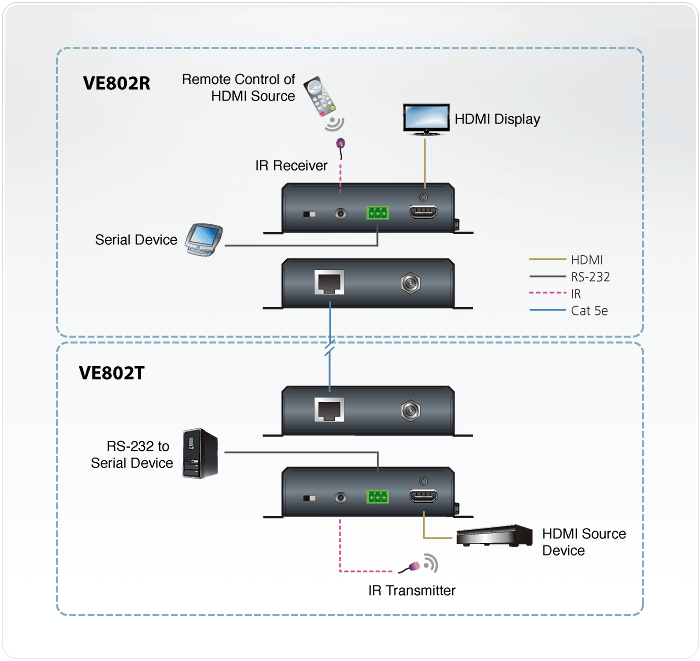

L'extension HDBaseT HDMI-Lite VE802 étend un signal HDBaseT jusqu'à 70 m depuis la source HDBaseT en utilisant un câble Cat 5e/6/6a. Le VE802 prend en charge RS-232 et le passthrough de signal IR, vous permettant ainsi de contrôler le dispositif HDMI source depuis l'unité distante (VE802R) tout en accordant l'accès au dispositif d'affichage HDMI depuis l'appareil local (VE802T). Les signaux IR peuvent également être étendus dans les deux directions. Le VE802 propose l'alimentation sur HDBaseT (POH), qui peut transmettre l'alimentation sur un câble Cat 5e/6/6a sans alimentation supplémentaire. Le VE802 est compatible HDMI (3D, Deep Color, 4k) et HDCP. Le VE802 est idéal pour un centre de divertissement numérique ou toute installation nécessitant une qualité vidéo supérieure.

Contenu du paquet

  • 1x Extension VE802T/R HDMI HDBaseT-Lite avec POH
  • 1x 0AD9-1F05-30EG Adaptateur secteur (VE802T)
  • 1x 2XRT-00004G Émetteur IR
  • 1x 2XRT-0003G-1 Récepteur IR
  • 2x JCTN-3401-103G Borniers
  • 1x Instructions d'utilisation
  • Qualité vidéo supérieure – jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (câble Cat 6a ou ATEN 2L-2910 Cat 6)
  • Connectivité HDBaseT – étend une connexion HDMI sur une longue distance avec un câble Cat 5e/6/6a
  • Antibrouillage HDBaseT – Résiste aux interférences de signal lors de la transmission vidéo haute qualité avec la technologie HDBaseT
  • POH (alimentation sur HDBaseT) – Fournit l'alimentation de l'émetteur au récepteur sur une longue distance avec un câble Cat 5e/6/6a
  • Canal RS-232 bidirectionnel - Vous permet de connecter à plusieurs terminaux ou appareils en série, par exemple pour des écrans tactiles ou lecteurs de code-barres
  • Canal IR bidirectionnel - La transmission IR est traitée une direction à la fois
  • Montage en rack possible
FunctionVE802RVE802T
Entrée vidéo
Interfaces1 x HDMI type A femelle (Noire)N/A1 x HDMI Type A femelle (Noir)
Impédance100 ΏN/A100 Ώ
Distance maxi.1,8 mN/A1,8 m
Sortie vidéo
Interfaces1 x HDMI type A femelle (Noire)1 x HDMI Type A femelle (Noir)N/A
Impédance100 Ώ100 ΏN/A
Vidéo
Débit de données maxi.10,2 Gbps (3,4 Gbps par voie)10,2 Gbps (3,4 Gbps par voie)10,2 Gbps (3,4 Gbps par voie)
Horloge pixel maxi.340 MHz340 MHz340 MHz
ConformitéHDMI (3D, Deep Color, 4K)
Compatible HDCP
Consumer Electronic Control (CEC)
HDMI (3D, Deep Color, 4K)
Compatible HDCP
Consumer Electronics Control (CEC)
HDMI (3D, Deep Color, 4K)
Compatible HDCP
Consumer Electronics Control (CEC)
Résolutions maxi. / DistanceJusqu'à 4K@35 m (Cat 5e/6) / 40 m (Cat 6a) ;
1080p@60 m (Cat 5e/6) / 70 m (Cat 6a)
*4K pris en charge :
4096 x 2160 / 3840 x 2160 @ 60 Hz (4:2:0) ;
4096 x 2160 / 3840 x 2160 @ 30 Hz (4:4:4)
Jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6) ;
1080p à 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
*4K pris en charge :
4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ;
4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Jusqu'à 4K à 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6) ;
1080p à 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
*4K pris en charge :
4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ;
4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Audio
Entrée1 x HDMI type A femelle (Noire)N/A1 x HDMI Type A femelle (Noir)
Sortie1 x HDMI type A femelle (Noire)1 x HDMI Type A femelle (Noir)N/A
Contrôle
RS-232Connecteur : 1 x bornier, 3 contacts
Débit en bauds : 19200, bits de données : 8,
Bit d’arrêt : 1, sans parité et contrôle de flux
Connecteur : 1 x Bornier, 3 contacts
Débit en bauds : 19200, Bits de données : 8,
Bit d’arrêt : 1, sans parité et contrôle de flux
Connecteur : 1 x Bornier, 3 contacts
Débit en bauds : 19200, Bits de données : 8,
Bit d’arrêt : 1, sans parité et contrôle de flux
IR1 x Mini Jack stéréo femelle (Noire)1 x Mini Jack stéréo femelle (Noir)1 x Mini Jack stéréo femelle (Noir)
Connecteurs
Alimentation1 x Fiche CC (Noire) avec verrouillage1 x Fiche CC (Noir) avec verrouillage1 x Fiche CC (Noir) avec verrouillage
Unité vers unité1 x RJ-45 femelle1 x RJ-45 femelle
Consommation électriqueDV5V:12.28W:58DV5V:4.37W:20BTUDV5V:12.28W:58BTU
Environnement
Température de fonctionnement0 - 50°C0 - 50°C0 - 50°C
Température de stockage-20 - 60°C-20 - 60°C-20 - 60°C
Humidité0 - 80 % d'humidité relative, sans condensation0 - 80% d'humidité relative, sans condensation0 - 80% d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétalMétalMétal
Poids0,46 kg0.46 kg ( 1.01 lb )0.44 kg ( 0.97 lb )
Dimensions (L x l x H)14,49 x 12,3 x 3 cm
Dimensions (L x l x H) avec support14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
Dimensions (L x l x H) sans support13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
