Extender HDMI HDBaseT-Lite con POH (4K a 40 m) (HDBaseT Classe B)


VE802
MSRP: Quote Upon Request
  • Connettività HDBaseT – estende una connessione HDMI a lunga distanza tramite un cavo Cat 5e/6/6a
  • Canale RS-232 bidirezionale – consente la connessione ai terminali o dispositivi seriali, quali touchscreen e scanner di codice a barre
  • Canale IR bidirezionale – La trasmissione IR viene elaborata una direzione per volta
  • Possibilità di montaggio su rack
HDBaseT
HDMI
ROHS
Ultra HD (4k x 2k)
Weee

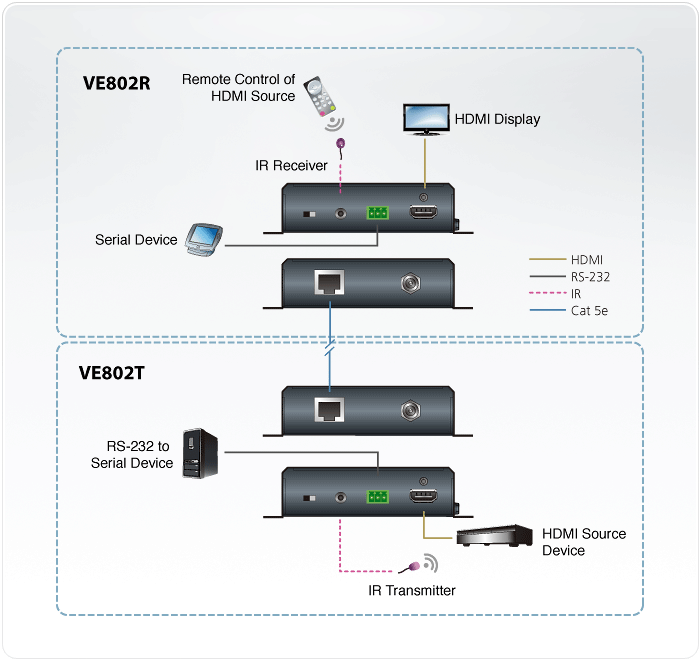

L'estensore VE802 HDMI HDBaseT-Lite consente di estendere un segnale HDBaseT fino a 70 m dalla sorgente HDBaseT con un cavo Cat 5e/6/6a. VE802 supporta passthrough di segnale RS-232 e IR, consentendo il controllo del dispositivo sorgente HDMI dall'unità remota (VE802R) garantendo inoltre l'accesso al display HDMI dall'unità locale (VE802T). Inoltre, i segnali IR possono essere estesi in entrambe le direzioni. VE802 dispone di POH (Power over HDBaseT) che invia l'alimentazione tramite cavo Cat 5e/6/6a senza un ulteriore alimentatore. VE802 è compatibile HDMI (3D, Deep Color,4k) e HDCP. VE802 è la soluzione ideale per un centro di intrattenimento digitale o qualsiasi installazione che richieda una qualità video superiore.

Contenuti della confezione

  • 1x Estensore VE802T/R HDMI HDBaseT-Lite con POH
  • 1x 0AD9-1F05-30EG Adattatore di alimentazione (VE802T)
  • 1x 2XRT-00004G Trasmettitore IR
  • 1x 2XRT-0003G-1 Ricevitore IR
  • 2x JCTN-3401-103G Morsettiere
  • 1x istruzioni per l'utente
  • Connettività HDBaseT – estende una connessione HDMI a lunga distanza tramite un cavo Cat 5e/6/6a
  • Qualità video superiore – fino a 4K a 35 m (Cat 5e/6) / 40 m (cavo Cat 6a o ATEN 2L-2910 Cat 6)
  • Antibloccaggio HDBaseT – resiste alle interferenze di segnale durante la trasmissione video ad alta qualità mediante tecnologia HDBaseT
  • POH (Power over HDBaseT) – fornisce alimentazione dal trasmettitore al ricevitore a lunga distanza tramite un cavo Cat 5e/6/6a
  • Canale RS-232 bidirezionale – consente la connessione ai terminali o dispositivi seriali, quali touchscreen e scanner di codice a barre
  • Canale IR bidirezionale – La trasmissione IR viene elaborata una direzione per volta
  • Possibilità di montaggio su rack
FunctionVE802RVE802T
Ingresso video
Interfacce1 x HDMI tipo A femmina (nero)N/D1 x HDMI di tipo A femmina (nero)
Impedenza100 ΏN/D100 Ώ
Distanza max.1,8 mN/D1,8 m
Uscita video
Interfacce1 x HDMI tipo A femmina (nero)1 x HDMI di tipo A femmina (nero)N/D
Impedenza100 Ώ100 ΏN/D
Video
Frequenza max. dati10,2 Gbps (3,4 Gbps per corsia)10,2 Gbps (3,4 Gbps per linea)10,2 Gbps (3,4 Gbps per linea)
Clock di pixel max.340 MHz340 MHz340 MHz
ConformitàHDMI (3D, Deep Color, 4K)
Compatibile HDCP
CEC (Consumer Electronic Control)
HDMI (3D, Deep Color, 4K)
Compatibile HDCP
Consumer Electronics Control (CEC)
HDMI (3D, Deep Color, 4K)
Compatibile HDCP
Consumer Electronics Control (CEC)
Risoluzione/distanza max.Fino a 4K a 35 m (Cat 5e/6) / 40 m (Cat 6a);
1080p a 60 m (Cat 5e/6) / 70 m (Cat 6a)
* 4K supportato:
4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Fino a 4K a 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6);
1080p a 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
*4K supportato:
4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Fino a 4K a 35 m (Cat 5e/6) / 40 m (Cat 6a/ATEN 2L-2910 Cat6);
1080p a 60 m (Cat 5e/6) / 70 m (Cat 6a/ATEN 2L-2910 Cat6)
*4K supportato:
4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0);
4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)
Audio
Ingresso1 x HDMI tipo A femmina (nero)N/D1 x HDMI di tipo A femmina (nero)
Uscita1 x HDMI tipo A femmina (nero)1 x HDMI di tipo A femmina (nero)N/D
Controllo
RS-232Connettore: 1 x Blocco terminali, 3 poli
Velocità in baud: 19200, Bit di dati: 8,
Bit di stop: 1, nessuna parità e controllo del flusso
Connettore: 1 x Blocco terminali, 3 poli
Velocità in baud: 19200, Bit di dati: 8,
Bit di stop: 1, nessuna parità e controllo del flusso
Connettore: 1 x Blocco terminali, 3 poli
Velocità in baud: 19200, Bit di dati: 8,
Bit di stop: 1, nessuna parità e controllo del flusso
IR1 x Mini jack stereo femmina (nero)1 x Connettore mini stereo femmina (nero)1 x Connettore mini stereo femmina (nero)
Connettori
Alimentazione1 x Connettore CC (nero) con blocco1 x Connettore CC (nero) con blocco1 x Connettore CC (nero) con blocco
Unità a Unità1 x RJ-45 femmina1 x RJ-45 femmina
ConsumoDV5V:12.28W:58DV5V:12.28W:58DV5V:4.37W:20
Ambiente
Temperatura di esercizio0 - 50°C0 - 50°C0 - 50°C
Temperatura di conservazione-20 - 60°C-20 - 60°C-20 - 60°C
Umidità0 - 80% di umidità relativa, senza condensa0 - 80% di umidità relativa, senza condensa0 - 80% di umidità relativa, senza condensa
Proprietà fisiche
StrutturaMetalloMetalloMetallo
Peso0,46 kg0.46 kg ( 1.01 lb )0.44 kg ( 0.97 lb )
Dimensioni (L x P x A)14,49 x 12,3 x 3 cm
Dimensioni (L x L x A) con staffa14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
Dimensioni (L x L x A) senza staffa13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
NotaPer alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA.
