Récepteur HDMI 4K HDBaseT avec ajusteur (4K à 100 m) (HDBaseT Classe A)


VE816R
MSRP: Quote Upon Request
  • Étend les signaux HDMI, RS-232 et IR jusqu'à 100 m sur un seul câble Cat 5e/6/6a ou ATEN 2L-2910 Cat 6
  • Ajusteur – ajuste les vidéos de résolutions différentes à leur sortie optimale pour l'affichage et pour éviter l'écran noir*
  • Mur vidéo – propose des profils muraux vidéo qui permettent des dispositions personnalisées via une interface utilisateur graphique Web intuitive**
  • Qualité vidéo supérieure : 4K jusqu'à 100 m 1080p jusqu'à 150 m
4K
HDBaseT
HDMI
ROHS
Weee

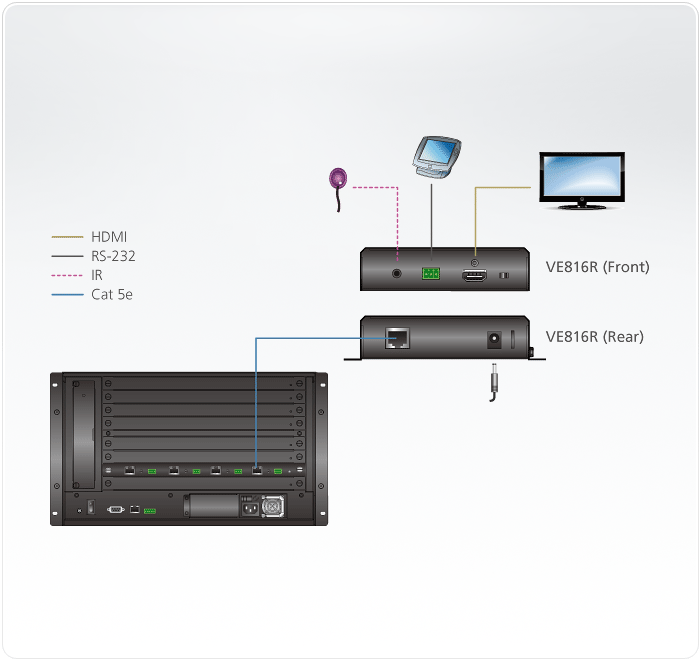

Le récepteur HDMI 4K HDBaseT avec ajusteur VE816R d'ATEN est conçu pour fonctionner avec plusieurs commutateurs matriciels HDBaseT d'ATEN pour étendre les signaux HDMI 4K jusqu'à 100 m sur un seul câble Cat 5e/6/6a ou ATEN 2L-2910 Cat 6, et en même temps temps, ajuste les vidéos de différentes résolutions pour un affichage optimal.

Prenant en charge le canal RS-232 bidirectionnel et le transfert de signalisation IR, le VE816R fournit aux utilisateurs le chemin pour contrôler à distance les appareils compatibles. Lorsque vous travaillez avec des commutateurs matriciels HDBaseT d'ATEN, le VE816R intègre des technologies de Frame Sync et testeur de qualité de câble pour garantir un processus de test vidéo et de câblage intuitif.

Lorsque vous travaillez avec des commutateurs matriciels HDMI HDBaseT-Lite d'ATEN ou des commutateurs matriciels modulaires avec des cartes de sortie HDBaseT, le VE816R prend en charge l'intégration des murs vidéo et la fonction Seamless Switch ™ d'ATEN, offrant aux utilisateurs les meilleures expériences A/V.

Contenu du paquet

  • 1x Récepteur HDMI 4K HDBaseT avec ajusteur VE816R
  • 1x 2XRT-0004G Émetteur IR
  • 1x 2XRT-003G-1 Récepteur IR
  • 1x Connecteur bornier
  • 1x 0AD6-1005-26EG Adaptateur d'alimentation
  • 1x Instructions utilisateur
  • Étend les signaux HDMI, RS-232 et IR jusqu'à 100 m sur un seul câble Cat 5e/6/6a ou ATEN 2L-2910 Cat 6
  • Compatible HDCP 2.2
  • Qualité vidéo supérieure :
    • 4K jusqu'à 100 m
    • 1080p jusqu'à 150 m
  • Mode longue portée HDBaseT – activé par les commandes RS-232, le mode longue portée étend les signaux jusqu'à 150 m, 1080p, via un seul câble Cat 5e/6
  • Ajusteur – ajuste les vidéos de résolutions différentes à leur sortie optimale pour l'affichage et pour éviter l'écran noir*
  • Mur vidéo – propose des profils muraux vidéo qui permettent des dispositions personnalisées via une interface utilisateur graphique Web intuitive**
  • Seamless Switch™ – commutation proche de zéro seconde qui fournit des flux vidéo en continu, la commutation en temps réel et des transmissions de signaux stables**
  • Antiblocage HDBaseT – résiste à l'interférence du signal lors des transmissions vidéo de haute qualité en utilisant la technologie HDBaseT
  • Canal RS-232 bidirectionnel – permet de contrôler avec des terminaux série ou des périphériques série comme les écrans tactiles et les scanners de codes à barres
  • Canal IR bidirectionnel – la transmission IR est traitée une direction à la fois***
  • Testeur de qualité de câble – examine la qualité du câble de catégorie grâce à la détection du niveau de signal des commutateurs matriciels HDBaseT sur le VE816R.
  • FrameSync – empêche distorsion de l'image en synchronisant la fréquence d'images de sortie de l'ajusteur sur la fréquence d'images du signal d'entrée
  • Mise à jour à distance du micrologiciel
  • Protection ESD intégrée 8 KV/15 KV
  • Plug-and-play
  • Montable en rack

    Remarque :
    1. Les vidéos peuvent ne pas s'afficher à portée quand Seamless Switch™ ou un mur vidéo est activé. Dans ce cas, veuillez ajuster les paramètres d'affichage sur votre périphérique.
    2. Les fonctions Seamless Switch™ et de mur vidéo sont disponibles quand le VE816R est utilisé avec commutateur matriciel HDBaseT d'ATEN. Pour plus d'informations, veuillez consulter la liste compatible ci-dessous
    3. Prend en charge les signaux IR pleine fréquence de 30 KHz à 56 KHz.
Entrée vidéo
Interfaces1 x RJ-45 femelle (Argenté)
Impédance100 Ώ
Sortie vidéo
Interfaces1 x HDMI Type A femelle (Noir)
Impédance100 Ώ
Distance maxi.Jusqu’à 10 m
Vidéo
Débit de données maxi.10,2 Gbps (3,40 Gbps par voie)
Horloge pixel maxi.340 MHz
ConformitéHDMI (3D, 4K, Deep Color)
Compatible HDCP
Compatible HDBaseT
Résolutions maxi. / DistanceJusqu'à 4K à 70 m (Cat 5e/6) / 100 m (Cat 6a/ATEN 2L-2910 Cat6) ; 1080p à 100 m (Cat 5e/6/6a)
*4K pris en charge :
4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0) ;
4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Connecteurs
Unité vers unité1 x RJ-45 femelle
Alimentation1 x Jack CC (Argenté)
Contrôle
Canal IR1 x Mini Jack stéréo femelle (Noir) ;
Canal RS-2321 x Bornier, 3 pôles (Vert)
Commutateurs
Mise à jour du firmware1 x Interrupteur coulissant
Consommation électriqueDC5V:9.09W:28BTU
Environnement
Température de fonctionnement0 - 40°C
Température de stockage-20 - 60°C
Humidité0 - 80% d'humidité relative, sans condensation
Propriétés physiques
BoîtierMétal
Poids0.67 kg ( 1.48 lb )
Dimensions (L x l x H) avec support16.80 x 14.69 x 3.00 cm
(6.61 x 5.78 x 1.18 in.)
Dimensions (L x l x H) sans support16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
Lot par carton5 pièces
RemarquePour certains produits montés en rack, notez que les dimensions physiques standard LaxPxH sont exprimées avec un format LoxLaxH.
