Server console seriale a 8 porte
SN9108CO
- Accesso sicuro in-band e out-of-band alla console seriale remota
- Modalità di utilizzo seriale versatili: Gestione console, Gestione console diretta, Porta COM reale, Server/client TCP, Server/client UDP e Modem virtuale
- La funzione di rilevamento automatico DTE/DCE supporta il collegamento diretto agli switch di rete Cisco (e altri dispositivi compatibili) senza dover cambiare i cavi per una implementazione dell'infrastruttura IT più efficiente
- Rilevamento online/offline dei dispositivi seriali collegati (inclusi blocchi terminale) - inviare automaticamente le notifiche degli eventi anche quando i dispositivi sono offline (ad esempio guasti di alimentazione) per il monitoraggio dello stato del dispositivo
ATEN presenta la nuova generazione di Server console seriali, la serie SN91xxCO (SN9108CO / SN9116CO). Grazie ad alimentazione singola/LAN nei modelli SN91xxCO, sono state integrate delle tecnologie avanzate che offrono una comoda installazione, accesso sicuro al dispositivo seriale, gestione semplificata e controllo completo per i centri dati.
La serie SN91xxCO dispone della funzione piedinatura Cisco e rilevamento automatico DTE/DCE che offrono il collegamento diretto agli switch di rete Cisco (e altri dispositivi di controllo) senza dover cambiare i cavi per una implementazione dell'infrastruttura IT ancora più efficiente. Inoltre, i modelli SN91xxCO supportano il rilevamento online dei dispositivi seriali collegati (inclusi i blocchi terminali) per il monitoraggio dello stato del dispositivo. L'amministratore riceverà un e-mail di notifica quando i dispositivi collegati sono offline.
Diverse tecnologie di sicurezza come la crittografia dei dati TLS 1.2, i certificati RSA a 2048-bit, le autorizzazioni utente configurabili per il controllo e l'accesso alla porta, l'autenticazione e autorizzazione locale/remota/di terze parti, il filtro indirizzi IP/MAC e la crittografia certificata FIPS 140-2, consentono al server console seriale SN91xxCO di assicurare agli amministratori i giusto livello di sicurezza per rendere più semplice l'accesso. Ad esempio, è possibile applicare i diritti di accesso e i privilegi alle porte seriali 8/16. La crittografia dei dati assicura che le informazioni e il controllo siano sempre protetti. I log e gli avvisi degli aventi del sistema aiuta a risolvere rapidamente i problemi e limitare i rischi. Oltre alla protezione garantita dagli esempi precedenti, l'autenticazione con password consolidata semplifica la gestione.

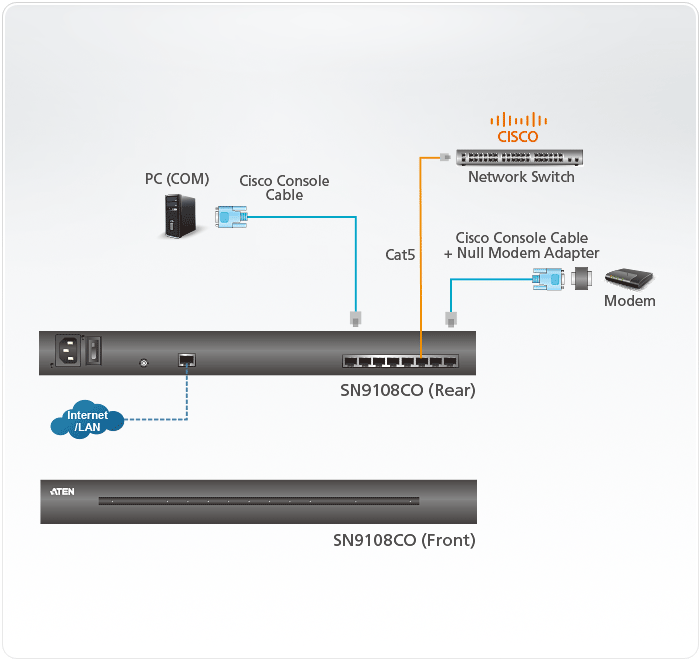

La serie SN91xxCO è utilizzata per il collegamento di dispositivi seriali a una rete Ethernet per consentire l'accesso e il controllo delle applicazioni che gestiscono maggiormente il controllo industriale, l'acquisizione dei dati, il monitoraggio ambientale, le operazioni di impianti remoti e la gestione delle apparecchiature. Gli amministratori possono utilizzare diverse modalità operative tra cui Gestione console, Gestione console diretta, Porta COM reale, Server/client TCP, Server/client UDP e Modem virtuale.
Grazie alle sue funzioni complete, la serie SN91xxCO aiuta a massimizzare la produttività IT, aumentare la scalabilità, oltre a ridurre i costi di installazione e operativi grazie alla gestione remoto semplice e sicura dei dispositivi seriali. I server console seriale aiutano a risparmiare tempo e denaro consentendo agli amministratori di gestire i propri centri data da praticamente ovunque, riducendo i costi di viaggio e MTTR (Mean Time to Repair) e garantendo la massima disponibilità dei servizi dei centri dati.
Contenuti della confezione
- 1x server console seriale SN9108CO
- 1x LIN2-418K-E12G cavo di alimentazione
- 1x KC06-0012-B01G kit di montaggio
- 1x 0X12-0017-301G Lok-U-Plug
- 1x 0X12-0017-401G strumento di installazione Lok-U-Plug
- 1x set di piedini (4 pezzi)
- 1x Istruzioni per l'utente
- Accessibilità e disponibilità del sistema
- Accesso sicuro in-band e out-of-band alla console seriale remota
- Accesso tramite browser con interfaccia utente intuitiva
- Accesso basato su terminale con interfaccia utente gestita da menu
- Accesso dial-in/dial-back/dial-out al modem
- Gestione console seriale
- La funzione di rilevamento automatico DTE/DCE supporta il collegamento diretto agli switch di rete Cisco (e altri dispositivi compatibili) senza dover cambiare i cavi per una implementazione dell'infrastruttura IT più efficiente
- Rilevamento online/offline dei dispositivi seriali collegati (inclusi blocchi terminale) – inviare automaticamente le notifiche degli eventi anche quando i dispositivi sono offline (ad esempio guasti di alimentazione) per il monitoraggio dello stato del dispositivo
- Verifica risposta: verifica lo stato del sistema dei dispositivi seriali collegati e invia una notifica nel caso la verifica non riesca (ad esempio crash del sistema)
- Accesso comodo e semplice al dispositivo seriale mediante client Telnet/SSH e di terze parti selezionabili come PuTTY
- Accesso semplificato alla porta mediante il visualizzatore seriale ActiveX o Java
- Funzioni visualizzatore complete: copiare/incollare, log, importazione dei dati, macro, trasmissione e bacheca messaggi
- Sun Solaris pronto – Sun “break-safe”
- Stringhe avviso: tutte le volte che una delle stringhe predefinite corrisponde al messaggio inviato dai dispositivi seriali, sarà ricevuta una notifica dal server console seriale mediante l'avviso trap SNMP e/o e-mail
- Filtro comandi: gli amministratori possono limitare gli utenti in modo da eseguire solo i comandi predefiniti
- Più utenti possono accedere contemporaneamente alla stessa porta: fino a 16 connessioni per porta
- Modalità per accesso simultaneo: Esclusivo/Occupato/Condividi
- Sicurezza
- Supporta l'accesso sicuro dai browser con crittografia dati TLS 1.2 e certificati RSA a 2048-bit
- Autorizzazioni utente configurabili per accesso e controllo della porta
- Autenticazione e accesso locale e remoto
- Autenticazione di terze parti con RADIUS, TACACS+, LDAP/AD e Kerberos
- Filtro indirizzo IP e MAC per una maggiore protezione della sicurezza
- Livello di elevata sicurezza, supporta gli standard di sicurezza FIPS 140-2 livello 1 che utilizzano il modulo crittografico OpenSSL certificato FIPS 140-2 (Certificato #1747, #2398, #2473)
- Gestione sistema
- Configurazione del sistema mediante browser web: console locale e client Telnet/SSH
- Log di sistema ed eventi
- Destinazione evento: i log eventi saranno salvati sul server log, server Syslog e unità USB*
- Agente SNMP v1 / v2 / v3
- Notifica eventi: supporta la notifica mediante e-mail SMTP, trap SNMP e SMS (con dispositivi mobile aggiuntivi)
- Configurazione del backup/ripristino del sistema e firmware aggiornabile
- Supporto multi browser: Internet Explorer, Chrome, Firefox
- NTP per la sincronizzazione del server orario
- Supporto per IPv4 / IPv6
- Supporto LLDP
- Integra il software CC2000 per la gestione centralizzata dei centri dati
- Integra il software CCVSR per la registrazione delle sessioni utente
- Gestione dispositivo seriale
- Modalità di utilizzo seriale versatili: Gestione console, Gestione console diretta, Porta COM reale, Server/client TCP, Server/client UDP e Modem virtuale
- Driver COM reale per Windows 2000 o versioni successive e Windows Server 2003/2008
- Driver TTY reale per Linux
- Driver TTY fisso per UNIX*
- Supporta velocità in baud di 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200, 230400 bps
- Lingua
- Interfaccia utente basata su web multilingue: disponibile in inglese, tedesco, giapponese, coreano, russo, cinese semplificato e cinese tradizionale
Nota:
Il driver TTY fisso supporta:
– OpenServer (Sco Unix)
– UnixWare 7, SVR 5
– UnixWare 2.1, SVR 4.2
– QNX 4.25, QNX 6
– FreeBSD
– Solaris 10
– AIX 5.x
– HP-UX 11i
- Interfaccia utente basata su web multilingue: disponibile in inglese, tedesco, giapponese, coreano, russo, cinese semplificato e cinese tradizionale
Collegamento | 8 |
Connettori | |
Seriale | 8 x RJ-45 femmina |
Porte LAN | 1 x RJ-45 femmina |
Alimentazione | 1 x IEC60320/C14 |
Switches | |
Ripristino | 1 x Pulsante incassato |
Alimentazione | 1 x Switches basculanti |
LED | |
Seriale | 8 (verde) |
10/100/1000 Mbps | 1 (rosso/arancione/verde) |
Alimentazione | 1 (blu) |
Carico potenza ingresso | 100-240 V~, 1 A, 50/60 Hz |
Consumo | AC110V:4.9W:23BTU/h AC220V:4.8W:23BTU/h Nota: ● La misura in Watt indica il consumo tipico del dispositivo senza carico esterno. ● La misura in BTU/h indica il consumo di energia del dispositivo a pieno carico. |
Ambiente | |
Temperatura di esercizio | 0 - 40˚C |
Temperatura di conservazione | -20 ~ 60˚C |
Umidità | 0 - 80% di umidità relativa, senza condensa |
Proprietà fisiche | |
Struttura | Metallo |
Peso | 3.12 kg ( 6.87 lb ) |
Dimensioni (L x P x A) | 43.72 x 21.76 x 4.40 cm (17.21 x 8.57 x 1.73 in.) |
Nota | Per alcuni prodotti per il montaggio su rack, le dimensioni fisiche standard LxPxA sono indicate utilizzando il formato LxLxA. |
Scheda tecnica
SN1116CO-1132CO-1148CO-0108CO-0116CO-0132CO-0148CO-9108CO-9116CO-Server-Datasheet-en.pdf (1.3 MB)Quick Start Guides
SN1116CO-SN1116COD-SN1132CO-SN1132COD-SN1148CO-SN1148COD-Serial-Console-Server-qsg.pdf (1.11 MB)Disegno CAD
SN9108CO_V01_CAD_DRAWING.pdf (52.59 KB)Stancil VISIO
sn9108co_visio.vss (257.5 KB)Firmware
Discendente | Ver. | Data di rilascio | Nome file | |
H/W:AX | ||||
Firmware Upgrade | v1.8.178 | 2024-05-02 | SN01xxCO-SN91xxCO-v1.8.178.007.zip | |
Firmware Upgrade | v1.8.177 | 2023-08-16 | SN01xxCO-SN91xxCO-v1.8.177.006.zip | |
Firmware Upgrade | v1.8.176 | 2023-04-14 | SN01xxCO-SN91xxCO-v1.8.176.001.zip | |
Firmware Upgrade | v1.8.174 | 2022-12-19 | SN01xxCO_SN91xxCO_v1.8.174.004.zip | |
Firmware Upgrade | v1.8.172 | 2022-07-21 | SN01xxCO_SN91xxCO_v1.8.172.001.zip | |
Firmware Upgrade | v1.7.167 | 2021-10-05 | SN01xxCO_SN91xxCO_v1.7.167.003.zip | |
Firmware Upgrade | v1.7.164 | 2021-03-31 | SN01xxCO_SN91xxCO_v1.7.164.001.zip | |
Firmware Upgrade | v1.7.161 | 2020-09-09 | SN01xxCO_SN91xxCO_v1.7.161.001.zip | |
Firmware Upgrade | v1.6.157 | 2020-03-17 | SN01xxCO_SN91xxCO_v1.6.157.004.zip | |
Firmware Upgrade | v1.6.156 | 2020-02-12 | SN01xxCO_SN91xxCO_v1.6.156.003.zip | |
Firmware Upgrade | v1.6.155 | 2019-12-02 | SN01xxCO_SN91xxCO_v1.6.155.004.zip | |
H/W:AX | ||||
Firmware Upgrade | v3.2.312 | 2024-05-08 | SN01xxCO-SN91xxCO-v3.2.312.zip | |
Firmware Upgrade | v3.1.305 | 2023-09-18 | SN01xxCO-SN91xxCO-v3.1.305.zip | |
Firmware Upgrade | v3.1.303 | 2023-05-19 | SN01xxCO-SN91xxCO-v3.1.303.zip | |
Firmware Upgrade | v3.1.302 | 2023-03-01 | SN01xxCO_SN91xxCO_v3.1.302.zip | |
Firmware Upgrade | v3.0.299 | 2023-01-31 | SN01xxCO_SN91xxCO_v3.0.299.zip | |
Firmware Upgrade | v3.0.292 | 2022-09-06 | SN01xxCO_SN91xxCO_v3.0.292.zip |
Software e Driver
Sistema operativo | Discendente | Ver. | Data di rilascio | Nome file |
Software e Driver Linux | ||||
Linux Readme | v1.1.101 | 2024-05-08 | sn-vp-install-linux-readme-v1.1.101.txt.zip | |
Linux | Real TTY | v1.1.101 | 2024-05-08 | sn-real-tty-linux-v1.1.101.zip |
Linux | Real TTY | v1.0.099 | 2022-08-04 | sn_real_tty_linux_v1.0.099.zip |
Linux | Real TTY | v1.0.098 | 2021-10-05 | sn_real_tty_linux_v1.0.098.zip |
Linux | Real TTY | v1.0.095 | 2019-02-27 | sn_vp_install_linux_v1.0.095.zip |
Linux Readme | v1.0.095 | 2019-02-27 | sn_vp_install_linux_readme_v1.0.095.txt | |
File MIB | ||||
MIB Files | v1.8.174 | 2022-12-19 | SN_Mibs_File_v1.8.174.004.zip | |
Unix Software & Driver | ||||
Unix | Fixed TTY | v1.1.101 | 2024-05-08 | sn-fixed-tty-unix-v1.1.101.zip |
Unix | Fixed TTY | v1.0.094 | 2021-05-17 | sn_fixed_tty_unix_v1.0.094.zip |
Fixed TTY | v1.0.093 | 2016-04-19 | sn_fixed_tty_unix_v1.0.093.zip | |
Software e Driver per Windows | ||||
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x86 - 32bit) | v3.0.291 | 2024-05-08 | sn-real-com-port-windows-2008-and-above-x86-v3.0.291.zip |
Windows 2008, Windows 2019, Windows 2016, Windows 10, Windows 7 | Virtual COM Port (x64 - 64bit) | v3.0.291 | 2024-05-08 | sn-real-com-port-windows-2008-and-above-x64-v3.0.291.zip |
Windows 2016, Windows 2019, Windows 10, Windows 2008, Windows 7 | Virtual COM Port (x64 - 64bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x64_v2.2.218.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x86 - 32bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x86_v2.2.218.zip |
Windows XP, Windows 2003, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.218.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.218 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x86_v2.2.218.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x64 - 64bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x64_v2.2.216.zip |
Windows 2016, Windows 2019, Windows 7, Windows 2008, Windows 10 | Virtual COM Port (x86 - 32bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_2008_and_above_x86_v2.2.216.zip |
Windows 2003, Windows XP, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.216.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.216 | 2022-08-04 | sn_real_com_port_windows_XP_2000_2003_x86_v2.2.216.zip |
Windows 10, Windows 2019, Windows 2016, Windows 2008, Windows 7 | Virtual COM Port (x64 - 64bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_2008_and_above_x64_v2.2.215.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016 | Virtual COM Port (x86 - 32bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_2008_and_above_x86_v2.2.215.zip |
Windows 2003, Windows XP, Windows 2000 | Virtual COM Port (x64 - 64bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.215.zip |
Windows XP, Windows 2003, Windows 2000 | Virtual COM Port (x86 - 32bit) | v2.2.215 | 2021-10-05 | sn_real_com_port_windows_xp_2000_2003_x86_v2.2.215.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x64 - 64bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_XP_2000_2003_x64_v2.2.213.zip |
Windows 7, Windows 2016, Windows 10, Windows 2008 | Virtual COM Port (x86 - 32bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_2008_and_above_x86_v2.2.213.zip |
Windows 7, Windows 2008, Windows 10, Windows 2016, Windows 2019 | Virtual COM Port (x64 - 64bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_2008_and_above_x64_v2.2.213.zip |
Windows 2000, Windows 2003, Windows XP | Virtual COM Port (x86 - 32bit) | v2.2.213 | 2019-02-27 | sn_real_com_port_windows_xp_2000_2003_x86_v2.2.213.zip |
